Excentrisk stumsvetsreducerare i rostfritt stål för rörsystem med blandade media

Översikt

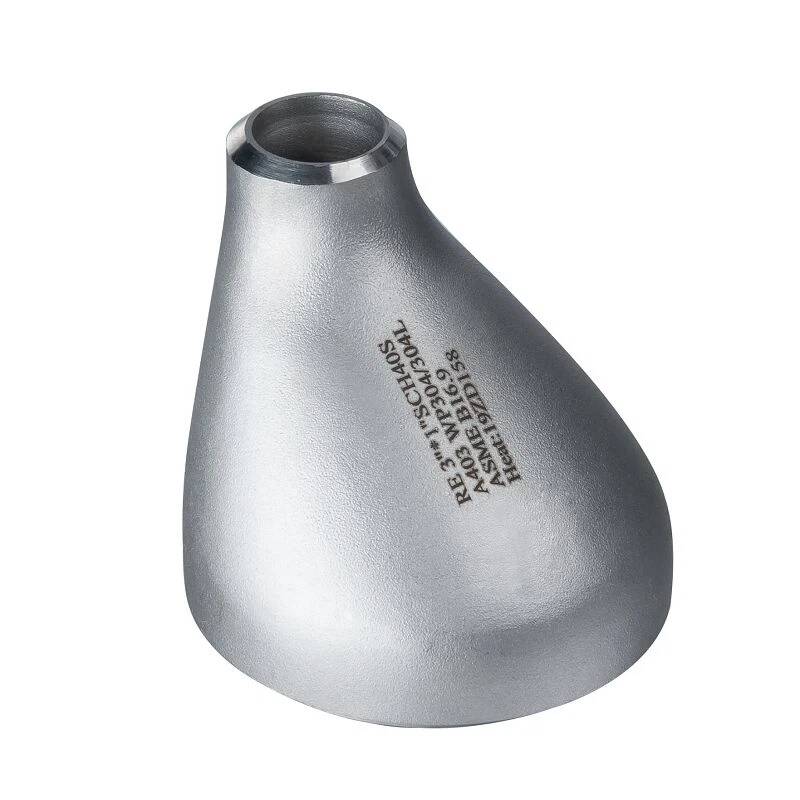

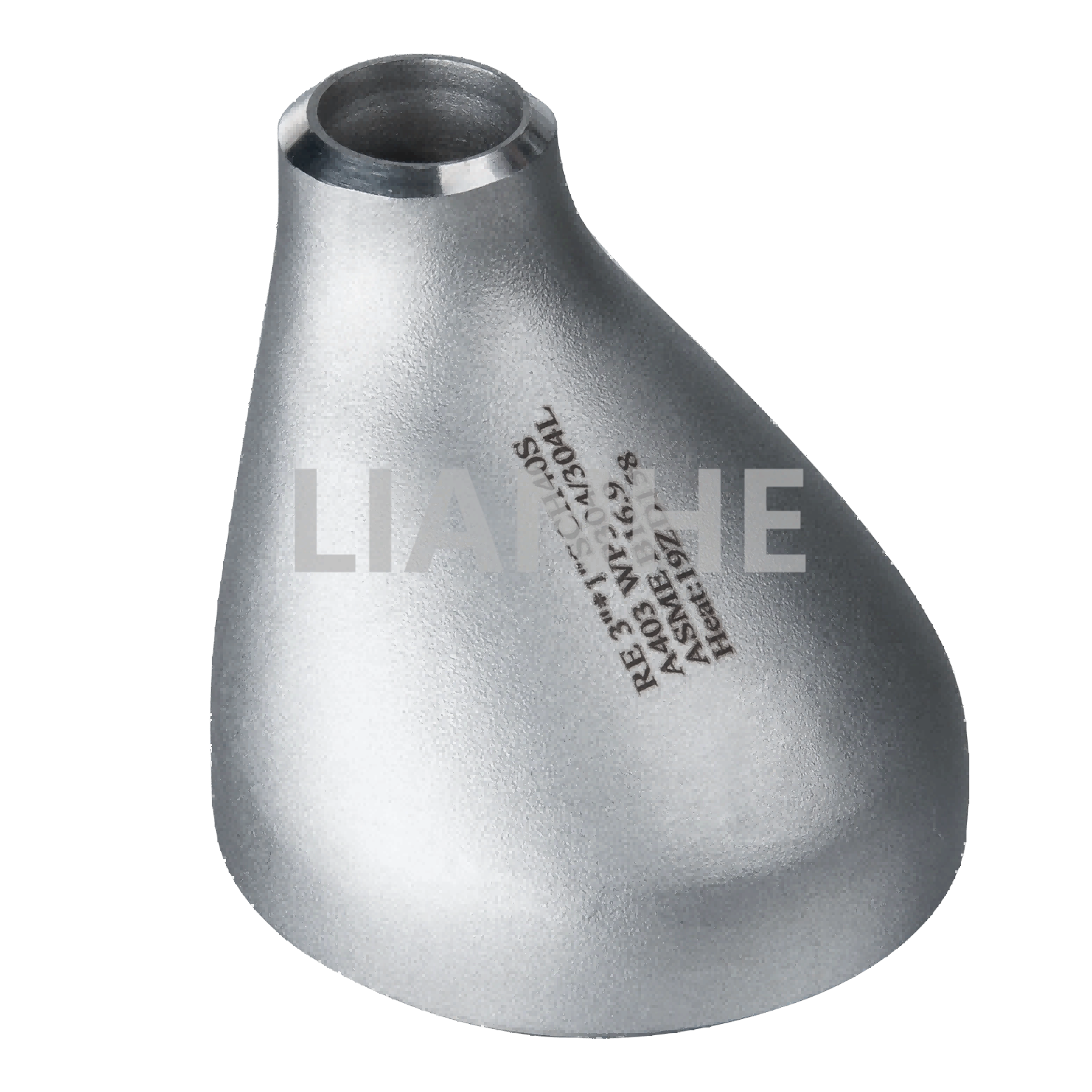

Högpresterande rostfritt stål BW (butt-Weld) excentrisk reducerare är en specialiserad rörkoppling utformad för att ansluta rör med olika diametrar i system som transporterar gas-vätskeblandningar, vilket minimerar luftackumulering och tryckförlust. Tillverkad av sömlöst 304 eller 316 rostfritt stål, har denna reducerare en excentrisk design (förskjuten mittlinje) och stumsvetsade ändar, vilket gör den idealisk för horisontella rörledningar där vätskeretention är avgörande.

Drag

Excentrisk designfördelar:

Asymmetrisk form (plan topp, krökt botten) förhindrar gasansamling i horisontella linjer, vilket minskar slugflödet och förbättrar flödesstabiliteten i tvåfassystem.

Jämn övergångsradie (1,5x rördiameter) säkerställer laminärt flöde, med tryckförlust 15 % lägre än standard koncentriska reducerare i gasdominerade flöden.

Robust materialkonstruktion:

ASTM A312 rostfritt stål (304/316) med lösningsglödgning för enhetlig mikrostruktur, som motstår spänningskorrosionssprickor i miljöer med högt pH och klorid.

Klassad för arbetstryck upp till 2 000 PSI (316 rostfritt stål, schema 80) och temperaturer från -196°C (LNG) till 650°C (ånga).

Precisionssvetsändar:

Stumsvetsändar överensstämmer med ANSI B16.25, vilket möjliggör helpenetrationssvetsar för schema 40/80 rör, med valfri radiografisk testning (RT) för kritiska applikationer.

Finns i storlekarna 2" till 36" NPS, med vanliga reducerande förhållanden (t.ex. 10" till 8", 6" till 4") och anpassade storlekar på begäran.

Korrosions- och slitstyrka:

316 variant av rostfritt stål med molybdenlegering motstår gropbildning i havsvatten och sura medier, medan 304 är idealisk för allmän industriell användning.

Ansökan

Perfekt för tvåfasflöde och horisontella rörledningssystem:

Olja och gas uppströms: Minska diametrarna i brunnshuvudets flödesledningar och separatorer, förhindrar gasinfångning i horisontella körningar för att upprätthålla effektiv produktion.

VVS-system: Anslutning av kylvattenledningar med stor diameter till mindre slingledningar i kommersiella byggnader, med excentrisk design som minimerar bildning av luftbubblor.

Kemisk bearbetning: Övergång mellan destillationskolonnutlopp och överföringsrör i raffinaderier, vilket säkerställer ett jämnt flöde av ång-vätskeblandningar.

Marinteknik: Minska storlekar i läns- och ballastvattenledningar på fartyg, med 316 rostfritt stål som tål saltvattenkorrosion och dynamisk belastning.

FAQ

F: Hur förhindrar den excentriska designen gasansamling?

A:Den plana övre ytan tillåter gas att strömma längs den övre delen av röret, medan vätska stannar i botten, vilket minskar slugflödet i horisontella installationer.

F: Kan denna reducer användas i vertikala rörledningar?

A:Även om den främst är för horisontell användning, kan den installeras vertikalt, även om koncentriska reducerare är mer lämpliga för vertikala applikationer.

F: Vilken är den rekommenderade svetsförberedelsen för tjockväggiga reduktionsmedel?

A:Använd ett J-spår eller U-spår för väggar >12 mm för att säkerställa full penetration, enligt ASME BPVC avsnitt IX svetsriktlinjer.

F: Finns det icke-magnetiska alternativ för känsliga applikationer?

A:Ja, 316L rostfritt stål erbjuder låg magnetisk permeabilitet, lämplig för användning nära magnetiska separatorer och MRI-utrustning.
