Kulventil i rostfritt stål vs grindventil vs klotventil

Höga insatser definierar industriella rörledningar och vätskekontrollsystem idag. Att välja fel ventiltyp leder ofta till för tidigt slitage, katastrofala läckor eller massiv systemineffektivitet. Dessa mekaniska fel äventyrar arbetarnas säkerhet och stör produktionsscheman allvarligt. Medan du väljer en korrosionsbeständigRostfritt stålventilär en bra baslinje för hållbarhet, den interna mekanismen dikterar systemets övergripande prestanda. Ett robust kroppsmaterial kan inte fixa fel flödesgeometri. Oavsett om du väljer en kul-, grind- eller klotdesign avgör hur väl systemet hanterar tryck, flödeshastigheter och underhållscykler. Den här guiden kringgår grundläggande definitioner för att tillhandahålla en praktisk, evidensbaserad ram. Du kommer att lära dig hur du utvärderar, jämför och specificerar de korrekta interna mekanismerna för kommersiella och efterfrågade applikationer. Genom att förstå de unika hydrauliska beteendena för varje typ kan du säkra tillförlitlig drift och förhindra dyra stillestånd.

Nyckel takeaways

• Rostfritt stålKulventiler erbjuder snabb, kvartsvarvsavstängning och överlägsen tätning men är olämpliga för exakt flödesreglering.

• Rostfritt stålGrindventilerger minimal flödesbegränsning och tryckfall för på/av-applikationer men är benägna att skada sätet om de används för strypning.

• Rostfritt stålGlobventilerutmärker sig vid exakt flödesreglering och frekvent drift men introducerar betydligt högre flödesmotstånd (tryckfall).

• Urvalstumregel:Specificera Ball för pålitlig isolering, Gate för obehindrat bulkflöde och Globe för exakt strypning.

Det tekniska dilemmat: Matcha ventilmekanik till systemresultat

Dolda kostnader plågar felaktigt applicerade vätskekontrollsystem. Ingenjörer möter ofta allvarliga driftsstraff när de specificerar komponenter enbart baserat på linjestorlek eller budget. Att använda en grinddesign för strypning fungerar som ett klassiskt felexempel. Vätskor med hög hastighet pressas genom den delvis öppna kilen. Detta turbulenta flöde orsakar kraftig tråddragning, vilket i slutändan eroderar metallsätet. När den är eroderad förlorar enheten sin förmåga att täta helt. På samma sätt garanterar installation av en design med mjukt sittande bollar i en miljö med hög partikelhalt ett snabbt fel. Slipmedel river isär polymertätningarna under aktivering.

Framgångsrik upphandling kräver rigorös verksamhetsanalys. Köpare måste balansera initiala kostnader mot långsiktig tillförlitlighet. Nyckelprestandaindikatorer inkluderar underhållsintervall, krav på flödeskoefficient (Cv) och rumsliga begränsningar. Att bara uppgradera till en 316-gradig legering kommer inte att förhindra mekanisk degradering orsakad av felaktig flödesdynamik. Du måste utvärdera hur den interna geometrin interagerar med din specifika vätska under tusentals cykler.

Erkända branschramverk från organisationer som ASME och API betonar applikationsspecifikt val. De rekommenderar att man ser varje pipeline som en dynamisk miljö. Tryckökningar, temperaturfluktuationer och partikelbelastningar dikterar den nödvändiga interna mekaniken. Verklig erfarenhet visar att detta tillvägagångssätt förhindrar kostsamma oplanerade avstängningar.

Kärnlösningskategorier och operativa verkligheter

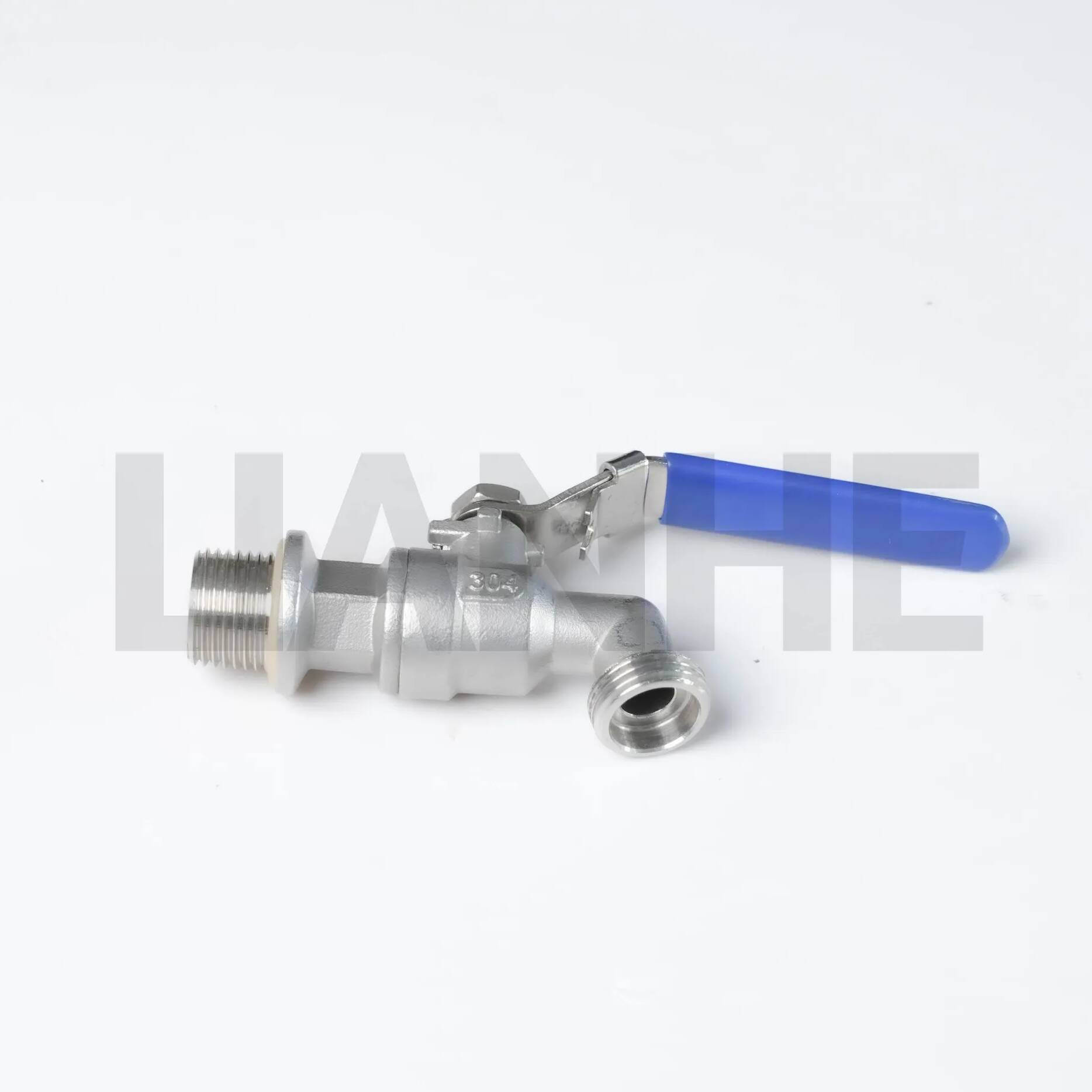

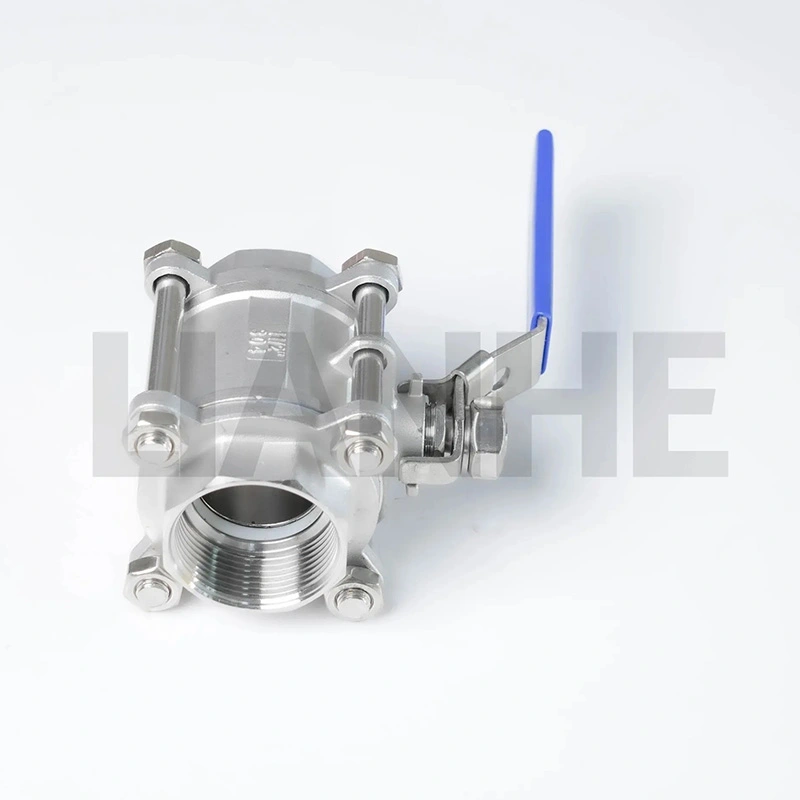

Kulventil i rostfritt stål (Isolation Standard)

DeKulventil i rostfritt stålanvänder en enkel kvartsvarvs roterande rörelse. En ihålig, perforerad sfär svänger inuti ventilkroppen för att kontrollera flödet. När hålet är inriktat direkt längs rörledningen passerar vätskor obehindrat igenom. En 90-graders sväng stoppar flödet helt.

Denna design utmärker sig vid nollläckageavstängning. Det ger otroligt snabb aktivering. Ingenjörer använder dem i stor utsträckning i applikationer för rena vätskor och gaser där tillförlitlig isolering är avgörande. Mjuka säten, vanligtvis tillverkade av PTFE eller Teflon, bildar en tät tätning mot den polerade sfären. Denna mekanism skapar bubbeltät isolering även efter längre perioder av inaktivitet.

Det finns dock specifika implementeringsrisker. Snabb stängning skapar massiva hydrauliska stötar i höghastighetsvätskeledningar. Detta fenomen, känt som vattenhammare, skadar rörstöd, spränger packningar och äventyrar systemets integritet. Operatörer måste utbilda personal i att manövrera manuella spakar långsamt. Automatiserade inställningar kräver ställdon konfigurerade för kontrollerade stängningshastigheter.

Grindventil i rostfritt stål (den obegränsade flödesvägen)

Den fungerar via linjär rörelse med flera varvGrindventil i rostfritt stålsänker en fast kil direkt i vätskebanan. Att höja kilen rensar kanalen helt. Denna mekanism skapar en exceptionellt rak flödesprofil.

Vi specificerar denna typ när rörledningar kräver minimalt tryckfall. Det helt fria hålet förhindrar materialansamling, vilket gör den idealisk för slam, trögflytande media och bulkvätskeöverföring. Eftersom den inre kanalen överensstämmer med rördiametern, stöder den effektivt rörledningar.

Trots dessa flödesfördelar möter operatörer anmärkningsvärda nackdelar. Flervarvsskaftet kräver betydande tid för att aktiveras fullt ut. De är helt olämpliga för flödesreglering. Att lämna kilen delvis öppen utsätter den för intensiv vätskehastighet. Den ostödda kilen vibrerar våldsamt och tjattar mot sätet. Denna vibration orsakar kraftigt mekaniskt slitage, permanent repning och garanterat eventuellt läckage.

Rostfritt stål klotventil (The Throttling Workhorse)

Ingenjörer litar påGlobventil i rostfritt stålför dynamisk vätskekontroll. Den använder en linjär rörelse med flera varv. En rundad plugg sänks mot en parallell sitsring placerad i mitten av kroppen. Den inre geometrin tvingar vätskor att navigera en distinkt Z-formad väg.

Detta proportionella förhållande mellan pluggens läge och flödesvolymen möjliggör exakt reglering. Det är fortfarande det absolut bästa valet för strypningstillämpningar, frekvent drift och scenarier som kräver höga tryckfall. Den robusta pluggen och sätesdesignen tål kontinuerlig vätskepåverkan bättre än något annat standardalternativ.

Den operativa avvägningen handlar om energieffektivitet. Den slingrande interna flödesvägen skapar ett i sig högt flödesmotstånd. Pumpar måste arbeta hårdare för att övervinna denna friktion. Dessutom kräver den komplexa gjutprocessen och den högre skaftprofilen ett större fysiskt fotavtryck. De väger också betydligt mer än jämförbara kul- eller grinddesigner.

Head-to-Head utvärderingsmatris: prestanda och begränsningar

Att direkt jämföra tekniska specifikationer framhäver de distinkta egenskaperna hos varje design. Vi använder flödesmotstånd, tätningsintegritet och aktiveringshastighet som primära mått.

Jämförelsediagram för ventilprestanda

Flödeskoefficient (Cv) definierar volymen vatten som passerar genom ventilen vid ett tryckfall på en psi. Helports kul- och grinddesign ger exceptionellt höga CV-värden. Deras raka vägar minimerar turbulens och sparar pumpenergi. Omvänt tvingar klotdesignen vätska att ändra riktning två gånger. Detta begränsar flödet kraftigt och sänker det totala Cv-värdet.

Tätningsintegriteten varierar beroende på sätesmaterial. Kuldesigner använder böjliga material som PTFE eller PEEK. Dessa polymerer anpassar sig till sfären och garanterar bubbeltät avstängning. De klarar standardtemperaturer perfekt. Grind- och jordglobsmodeller använder vanligtvis metall-till-metall-säten. Dessa styva säten tolererar extrema temperaturer och mycket nötande media, även om de kan tillåta mindre klass IV-läckage med tiden.

Aktiveringshastigheten påverkar direkt systemsäkerheten. Den 90-graders snabba aktiveringen av en bolltyp erbjuder omedelbar nödisolering. Ingenjörer måste implementera överspänningsskydd för att mildra plötsliga tryckspikar under snabb stängning. Flersvängsdriften av grind- och klottyper förhindrar naturligtvis denna risk. Deras gradvisa stängning gör att vätskehastigheten minskar säkert.

Navigera under underhåll, slitage och livscykelprestanda

Systemets livslängd beror mycket på proaktivt underhåll och förståelse av förutsägbara slitagemönster. Varje design ger unika serviceutmaningar.

Globe ventiler erbjuder i allmänhet enkelt in-line underhåll. Tekniker kan lossa motorhuven för att komma åt pluggen och sätet direkt från toppen. De kan överlappa sittytorna eller byta ut pluggen utan att skära ut kroppen ur rörledningen. Standardkultyper presenterar en annan verklighet. Du måste vanligtvis ta bort en- eller tvådelad kropp helt för att ersätta inre tätningar. För att lösa detta installerar anläggningar ofta tredelade karosser. Dessa gör att mittsektionen kan svängas ut för snabba tätningsbyten.

Sårbarheter i slitage skiljer sig fundamentalt mellan olika design. Vanliga fellägen inkluderar:

• Poäng på Wedges:Grindtyper drabbas av djupa metallskåror om de tvingas stänga mot höghastighetsflöden eller instängt skräp.

• Förpackningsnedbrytning:Flervarvsstammar i grind- och klotmodeller upplever konstant friktion. Denna friktion försämrar så småningom grafit- eller PTFE-stampackningen, vilket leder till flyktiga utsläpp.

• Mjuk sätesprofil:Höga temperaturer eller för högt tryck kan deformera polymersätena inuti kulenheterna, vilket gör att de läcker permanent.

Vi måste analysera initiala kostnader mot livscykel ROI. Kulenheter med stor diameter kostar betydligt mer i förväg än motsvarande grindenheter. Deras överlägsna livslängd i rena isoleringsapplikationer kompenserar dock snabbt den initiala investeringen. Färre tätningsfel och prestanda utan läckage minskar långsiktigt underhållsarbete. Omvänt, att använda en billig grinddesign för flödesreglering garanterar täta, dyra byten.

Beslutsram: Kortlista ditt urval

Att navigera i upphandlingsprocessen kräver en logisk, steg-för-steg-strategi. Använd följande ramverk för att begränsa dina alternativ baserat på empiriska systemdata.

1. Identifiera den primära funktionen.Bestäm om det operativa målet kräver isolering eller reglering. Välj kul- eller grinddesign för strikta på/av-uppgifter. Välj jordglobsdesign när du behöver justera flödeshastigheter dynamiskt.

2. Analysera media och miljö.Dokumentera dina vätskeegenskaper. Utvärdera partikelhalter, viskositet och kemisk aggressivitet. Matcha dessa egenskaper med sittmaterialen. Verifiera nödvändiga temperatur- och tryckklassificeringar mot ASME klass 150, 300 eller högre specifikationer.

3. Utvärdera utrymmes- och aktiveringsbegränsningar.Mät den fysiska installationens fotavtryck. Globkroppar kräver mer vertikalt spelrum för sina förlängda stjälkar. Bestäm om du behöver pneumatisk eller elektrisk aktivering. Kultyper automatiseras enkelt och kostnadseffektivt på grund av deras låga vridmoment, kvartsvarvskrav.

Ditt omedelbara nästa steg innebär formell verifiering. Konsultera alltid rör- och instrumentdiagram (P&ID) innan du slutför en inköpsorder. Genom att granska efterlevnadskraven mot API 608-, API 600- eller AWWA-standarderna säkerställs optimal säkerhet. När man står inför gränsparametrar förhindrar anlitande av en vätskekontrollspecialist kostsamma specifikationsfel.

Slutsats

Ingen enskild ventildesign löser alla tekniska utmaningar. Systemmekanik kräver specifika geometrier för att hantera distinkta driftkrav. Globdesignen förblir oöverträffad för exakt flödeskontroll och hållbarhet under strypningsförhållanden. Grinddesignen levererar tillförlitligt, obehindrat bulkflöde för slurry och krav på lågt tryckfall. Kuldesignen ger den snabbaste och mest pålitliga nollläckageavstängningen som finns.

Köpare måste prioritera systemparametrar framför enhetskostnader i förväg. Att enbart fokusera på inköpspriset leder oundvikligen till snabbt slitage och dyra nedströmsfel. Anpassa din mediatyp, tryckklassificering och aktiveringsbehov med rätt inre mekanism.

Vidta åtgärder idag för att säkra din rörledningsinfrastruktur. Bläddra i omfattande produktkataloger efter typ, ladda ner tekniska Cv-storlekstabeller eller kontakta tekniska säljteam direkt för applikationsspecifik rådgivning.

FAQ

F: Kan jag använda en kulventil i rostfritt stål för strypning?

S: Standardkuldesign ska aldrig klara av strypning. Det delvis öppna läget utsätter de mjuka PTFE-sätena direkt för höghastighetsflöde. Denna exponering eroderar polymeren snabbt, vilket orsakar permanenta läckor. Men specialiserade V-port kuldesigner har förstärkta, konturformade urskärningar speciellt konstruerade för exakt flödesreglering.

F: Varför är en klotventil dyrare än en slussventil?

S: Globtyper kräver komplexa, intrikata interna gjutgods för att skapa sin Z-formade flödesbana. Tillverkare måste också använda tyngre, tjockare kroppsmaterial. Denna ökade massa är nödvändig för att motstå de intensiva tryckfallen, vibrationerna och turbulenta krafter som är naturligt förknippade med flödesreglering och strypning.

F: Vilken ventiltyp är mest mottaglig för vattenslag?

S: Snabbstängande kvartsvarvskuldesigner utgör den största risken för vattenslag. Att slå igen spaken stoppar omedelbart vätskemomentet, vilket skickar en destruktiv stötvåg bakåt genom röret. Den långsamma, flervarvsverkan av grind- och globdesign dämpar naturligtvis dessa överspänningstryck genom att gradvis minska vätskehastigheten.

F: Är 316 ventiler i rostfritt stål bättre än 304?

S: Klass 316 är generellt överlägsen eftersom den innehåller tillsatt molybden. Detta specifika legeringselement ökar dramatiskt motståndet mot gropfrätning och spaltkorrosion. Ingenjörer specificerar starkt 316 över 304 för miljöer med hög kloridhalt, marina applikationer och aggressiva kemiska processlinjer för att säkerställa maximal livslängd.
