Schemaguide för rör i rostfritt stål: SCH 10, SCH 40 och SCH 80

Att specificera det felaktiga rörschemat resulterar i antingen farliga systemsårbarheter eller slöseri med projektkapital. Industriell vätsketransport lämnar inget utrymme för gissningar. Underkonstruktion inbjuder till katastrofala utblåsningar. Överkonstruktion dränerar din byggbudget i onödan. Du måste göra dessa beräkningar rätt första gången.

Medan Nominell rörstorlek (NPS) dikterar ytterdiametern, dikterar schemat väggtjocklek, inre diameter och slutliga tryckkapacitet. Att missförstå dessa variabler leder ofta till strukturella misslyckanden. Det kan också orsaka allvarliga flödesbegränsningar inuti dina bearbetningslinjer. Du behöver en pålitlig metod för att utvärdera dessa dimensioner.

Vi har skapat den här guiden för att lösa detta exakta problem. Det ger inköpschefer och röringenjörer ett evidensbaserat ramverk för att utvärdera och välja mellan SCH 10, SCH 40 och SCH 80 specifikationer. Du kommer att upptäcka hur ASME-standarder styr dessa dimensioner. Vi utforskar också hur operativ stress, nötande media och budgetbegränsningar dikterar ditt slutliga materialval.

Nyckel takeaways

• Schema definierar väggtjocklek:När schematalet ökar (från 10 till 80) blir väggen tjockare, den inre diametern minskar och tryckklassificeringen stiger.

• SCH 10 är för lågtryck:Idealisk för kostnadskänsliga lågtrycksmiljöer där viktminskning är prioriterad.

• SCH 40 är den universella standarden:Den vanligaste specifikationen för allmänna industriella, kemiska och vattenbearbetningsapplikationer.

• SCH 80 är för extrem stress:Nödvändigt för högtryckssystem, starkt korrosiva media eller miljöer som kräver ett betydande mekaniskt slitage.

• "S"-beteckningen är viktig:I rostfritt stål följs scheman vanligtvis av ett "S" (t.ex. SCH 40S) för att skilja dem från dimensionsstandarder för kolstål under ASME B36.19.

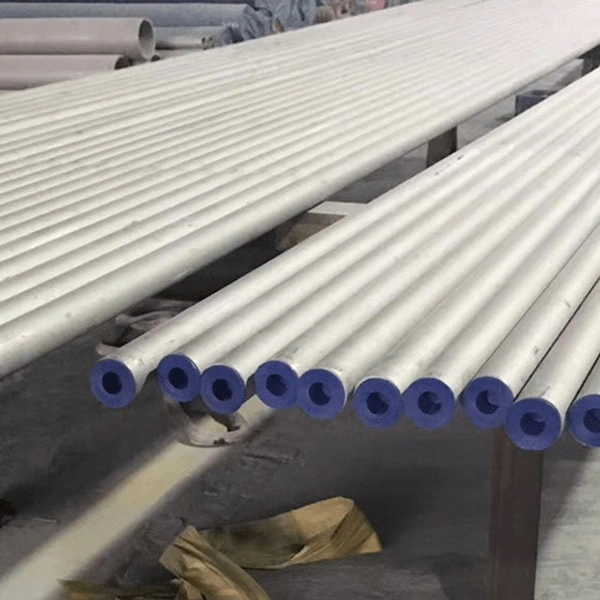

Förstå schemastandarder för rostfritt stålrör

Ingenjörer måste först förstå de grundläggande standarderna för rördimensioner. American Society of Mechanical Engineers (ASME) upprätthåller strikta ramverk för tillverkning. ASME B36.19 fungerar som den specifika dimensionsstandarden för allaRostfritt stålrör. Detta skiljer sig helt från ASME B36.10. ASME B36.10 dikterar dimensionerna för rör av smidesstål och kolstål.

Rostfritt stål har unik korrosionsbeständighet och draghållfasthet. Dessa egenskaper tillåter tillverkare att använda tunnare väggar för samma tryckklasser jämfört med kolstål. ASME skapade B36.19-standarden för att återspegla dessa överlägsna materialegenskaper. Det förhindrar ingenjörer från att överspecificera väggtjockleken i onödan.

Du kommer ofta att se ett "S"-suffix bifogat till schemanumret. Beteckningar som 10S, 40S och 80S betecknar dessa specifika scheman för rostfritt stål. Standard- och "S"-scheman passar perfekt i mindre ytterdiametrar. Men de skiljer sig betydligt i tjockare, större storlekar. Ett SCH 40-rör av kolstål som är större än NPS 12 har en annan väggtjocklek än ett SCH 40S rostfritt rör. Du måste ange "S" för att garantera korrekt storlek.

En kritisk implementeringsverklighet förvirrar ofta yngre ingenjörer. Oavsett valdschema för rostfritt stålrör, förblir ytterdiametern (OD) absolut konstant för en given NPS. Ett 2-tumsrör mäter alltid 2,375 tum på utsidan. Eftersom OD förblir låst, lägger en upptrappning av schemat strikt till material till insidan. Att flytta från en lätt vägg till en extra tung vägg minskar innerdiametern (ID). Denna inre minskning minskar direkt vätskevolymen. Det ökar också vätskehastigheten och den inre friktionen. Ingenjörer måste beräkna denna effekt på flödeshastigheten innan de slutför systemdesignerna.

SCH 10 vs SCH 40 vs SCH 80: grundläggande tekniska skillnader

UtvärderarSCH 10 vs SCH 40 vs SCH 80kräver en tydlig förståelse för deras fysiska skillnader. Varje klassificering tjänar ett distinkt operativt syfte. Att välja rätt optimerar systemets livslängd.

Schema 10 representerar kategorin lätta väggar. Den har betydligt tunnare väggar. Detta maximerar den inre volymen för vätsketransport. Den erbjuder också den lägsta vikten per linjär fot. Lägre vikt leder till billigare materialkostnader och enklare installation. SCH 10 har dock strikta begränsningar. Det ger en mycket lägre trycktolerans. Du bör aldrig använda den i mycket slitande miljöer. Exponerade SCH 10-linjer är mycket känsliga för mekaniska skador. En herrelös gaffeltruck kan lätt buckla eller krossa ett lättviktsrör.

Schema 40 fungerar som standard väggarbetshäst. Den har en perfekt balanserad väggtjocklek. Detta schema representerar den optimala skärningspunkten mellan tryckklassificering, strukturell styvhet och materialkostnad. De flesta ingenjörer använder SCH 40 som standard för allmänna anläggningar. Den hanterar lätt måttligt till högt vätsketryck. Den tål industriella standardflödeshastigheter utan överdrivet slitage. Det ger tillräckligt med mekanisk styrka för att överleva hektiska fabriksgolv.

Schema 80 dominerar kategorin extra tunga väggar. Den har den tjockaste väggprofilen bland dessa tre vanliga storlekar. Detta tillsatta material gör den betydligt tyngre. Ingenjörer bygger SCH 80-linjer speciellt för extrem PSI. Den hanterar aggressiva högtemperaturfluktuationer smidigt. Bearbetningsanläggningar som flyttar slipande slam förlitar sig på SCH 80. Den extra tjockleken fungerar som en avgörande "korrosionstillägg". Media kan långsamt erodera innerväggen under decennier innan röret någonsin når en kritisk brottpunkt.

Granska dimensionsdata nedan. Det ger en påtaglig jämförelse för NPS 2" och NPS 4" storlekar över alla tre standardscheman.

Beslutsram: Matchning av schema till applikationskrav

Du kan inte välja en rörstorlek baserat på intuition. Vätskedynamik och mekanisk fysik dikterar dina krav. Ingenjörer förlitar sig på strukturerade beslutsramar för att garantera säkerheten.

Utvärdering av drifttryck och temperatur utgör den absoluta grunden för ditt val. Vi beräknar den nödvändiga väggtjockleken med Barlows formel. Denna ekvation bestämmer det inre trycket som ett rör säkert kan innehålla. Du multiplicerar designtrycket med rörets ytterdiameter. Du dividerar sedan den produkten med två gånger den tillåtna materialspänningen. Resultatet ger dig den minsta nödvändiga väggtjockleken. Du ska alltid avrunda uppåt till närmaste standardschema.

Temperaturen introducerar en enorm riskfaktor här. Höga temperaturer minskar aggressivt tryckkapaciteten hos alla metaller. Ett SCH 40-rör som arbetar vid 100°F håller betydligt mer tryck än exakt samma rör som arbetar vid 800°F. Värme försvagar molekylstrukturen. Du måste kontrollera ASME B31.3 temperaturnedsättningskurvorna innan du godkänner någon design. Ett system kan kräva SCH 80 helt enkelt för att hantera värmen, även om bastrycket verkar lågt.

Mediernas korrosivitet kräver noggrann utvärdering. Kemiska processanläggningar transporterar mycket aggressiva vätskor. Svavelsyror och slipande mineraluppslamningar angriper rörets inre kontinuerligt. De tar bort mikroskopiska lager av metall varje dag. Om ditt system transporterar dessa media behöver du ett slitagetillägg. SCH 80 ger en mycket längre livscykel. Det möjliggör betydande inre materialförluster innan väggen når sin kritiska brotttjocklek. SCH 10 skulle urholkas helt på en bråkdel av tiden.

Strukturella och externa belastningshänsyn har lika stor betydelse som intern press. Rör finns inte i ett vakuum. De spänner över långa avstånd mellan rörställ och konstruktionsstöd. Tyngdkraften drar hela tiden ner på metallen och den tunga vätskan inuti den. Rör som utsätts för långa ostödda spännvidder kräver styvheten hos SCH 40 eller SCH 80. SCH 10 saknar balkhållfasthet för långa spännvidder. Det kan sjunka av sin egen vikt. Dessutom kommer SCH 10 lätt att krossas vid yttre mekaniska stötar. Högtrafikerade industrizoner kräver tjockare väggar enbart för yttre fysiskt skydd.

Upphandlingsverklighet: Kostnad, vikt och skalbarhet

Teknisk perfektion måste alltid vara i linje med upphandlingsverkligheten. Budgetar dikterar projektets genomförbarhet. Du måste förstå hur schemavalet påverkar din ekonomiska resultat och byggtidslinje.

Materialkostnadsmultiplikatorer träffar din budget direkt. Tillverkare prissätter industrimetaller strikt efter vikt. Att uppgradera en anläggning från SCH 40 till SCH 80 ökar avsevärt pounds per fot. Denna eskalering driver upp materialkostnaderna direkt. Du köper mer rålegering. Om dina tryckberäkningar visar att SCH 40 är adekvat, slösar köp av SCH 80 kritiskt projektkapital.

Frakt- och hanteringslogistik introducerar sekundära kostnadsskikt. Tänk på kaskadeffekterna av tyngre scheman:

• Fraktfakturorna ökar eftersom logistikföretagen tar betalt per tonnage.

• Installationspersonal kräver tyngre lyftutrustning för att lyfta rören på plats.

• Byggnadsingenjörer måste designa starkare, dyrare stödställ för att hålla den extra egenvikten.

• Lagringsplatser på plats behöver förstärkt mark för att förhindra att tunga pallar sjunker ner i leran.

Svets- och installationstider skalas dramatiskt med väggtjocklek. Tjockare väggar kräver betydligt mer arbetskraft. Svetsning av en SCH 80-fog kräver en bredare fas. Svetsare måste utföra flera pass för att fylla fogen helt. De förbrukar dyrare tillsatsmetall. Den intensiva värmetillförseln kräver längre nedkylningstider mellan passen. Omvänt kan svetsare ofta slutföra en SCH 10-fog i ett enda snabbpass. Arbetskraft kostar vanligtvis mer än material. Att uppgradera scheman multiplicerar dina arbetstimmar.

Lagertillgänglighet dikterar ditt projektschema. SCH 40S fungerar som den universella industristandarden. Distributörer lagerför det djupt i alla större lager globalt. Du kan vanligtvis säkra SCH 40S för leverans nästa dag. SCH 10S och SCH 80S kräver dock ofta längre ledtider. Detta blir särskilt sant när man specificerar mindre vanliga legeringar som 316L eller Duplex stål. Att vänta sex veckor på ett specifikt tungväggigt rör kan spåra ur ett helt byggschema.

Lista din leverantör av rostfritt stålrör

Dina tekniska beräkningar betyder ingenting om din leverantör levererar undermåligt material. Att hitta en pålitlig tillverkningspartner garanterar systemets integritet. Du måste granska leverantörer noggrant.

Efterlevnadsverifiering utgör din första försvarslinje. Köp aldrig rörledningar utan att granska dokumentationen. Se till att leverantören tillhandahåller fullständiga Mill Test Reports (MTR) för varje batch. Dessa rapporter verifierar den exakta kemiska sammansättningen av värmepartiet. De bekräftar också att de fysiska måtten strikt följer ASME B36.19-toleranserna. Standarden tillåter generellt en tillverkningstolerans på +/- 12,5 % på den nominella väggtjockleken. En pålitlig leverantör tillhandahåller gärna MTR innan leverans.

Du måste utvärdera sömlösa kontra svetsade tillverkningsmetoder. Högtrycks, kritiska applikationer kräver ofta sömlösa rör. Sömlösa rör saknar en längsgående svetssöm, vilket eliminerar en potentiell brottpunkt. De presterar exceptionellt bra under extrem stress. Sömlös tillverkning kostar dock mycket mer. Många moderna applikationer använder Electric Resistance Welded (ERW) rör. Svetsad SCH 40 är helt tillräcklig för de flesta industriella processer, förutsatt att fabriken certifierar det korrekt. Kräv bevis på 100 % röntgentestning på alla svetsade sömmar.

Att genomföra en ren upphandlingsprocess kräver precision. Sammanställ en detaljeradOffertförfrågan (RFQ)att skicka till dina nominerade leverantörer. Tydlig kommunikation förhindrar dyra returer. Inkludera dessa exakta parametrar i din anbudsförfrågan:

1. Totalt linjärt filmmaterial:Inkludera ett överskott på 5 % för skär- och fältavfall.

2. Legeringsgrad:Ange exakta betyg, till exempel 304, 304L, 316 eller 316L.

3. Nominell rörstorlek (NPS):Ange standardstorleken tydligt.

4. Specifikt schema:Ange uttryckligen "S"-beteckningen (10S, 40S eller 80S).

5. Krav på slutresultat:Ange om du behöver släta ändar, fasade ändar för svetsning eller gängade ändar.

Slutsats

Att välja rätt rörschema är en övning för att balansera systemsäkerhet med kapitaleffektivitet. Fysiken för din vätsketransport kommer att diktera grundkraven. Om du använder SCH 80 som standard slösar du automatiskt med värdefull budget och ökar din installationstid. Omvänt riskerar att försumma SCH 10 enbart för att spara pengar ett katastrofalt misslyckande under press.

Utvärdera ditt interna tryck, medianötningsförmåga och strukturella belastningar noggrant. Matcha dessa variabler mot de etablerade ASME B36.19-standarderna. Kör alltid Barlows Formula för att verifiera dina antaganden.

Vidta åtgärder på ditt projekt idag. Be dina interna konstruktionsingenjörer att bekräfta alla högtemperaturtrycksberäkningar. När den har verifierats, kontakta ditt dedikerade sälj- och tekniska team. Granska aktuell lagertillgänglighet, begär MTR:er och säkra din projektprissättning innan råvarukostnaderna fluktuerar.

FAQ

F: Betyder schema 40 att röret är 40 millimeter tjockt?

S: Nej. Schematnumret är en icke-dimensionell referens till en formel för väggtjocklek baserad på tryckklasser. Det är inte ett absolut mått i millimeter eller tum. Ett Schedule 40-rörs faktiska tjocklek ändras beroende på dess nominella rörstorlek (NPS).

F: Kan jag blanda SCH 40 och SCH 80 i samma rörsystem?

S: Ja, men systemets maximala tryckklassificering kommer att flaskhalsas av den svagaste länken, som är SCH 40-sektionen. Dessutom kommer övergångspunkterna att ha felaktiga inre diametrar. Detta steg i rörets inre kan orsaka kraftig flödesturbulens och lokal erosion.

F: Vad är skillnaden mellan SCH 40 och SCH 40S?

S: SCH 40 är dimensionsstandarden för kolstål som definieras under ASME B36.10. SCH 40S är standarden i rostfritt stål som styrs av ASME B36.19. För mindre rörstorlekar är deras dimensioner identiska. De skiljer sig dock avsevärt i väggtjocklek vid större ytterdiametrar.

F: Hur mycket tyngre är SCH 80 jämfört med SCH 40?

S: Även om den exakta viktskillnaden beror på den specifika nominella rörstorleken, är SCH 80 rostfritt stålrör i allmänhet 30 % till 50 % tyngre per fot än SCH 40. Denna viktökning korrelerar direkt med den ökade väggtjockleken som krävs för applikationer med extremt tryck.
