Högtrycks rostfritt stål 90DEG BW LR armbåge för kritiska system

Översikt

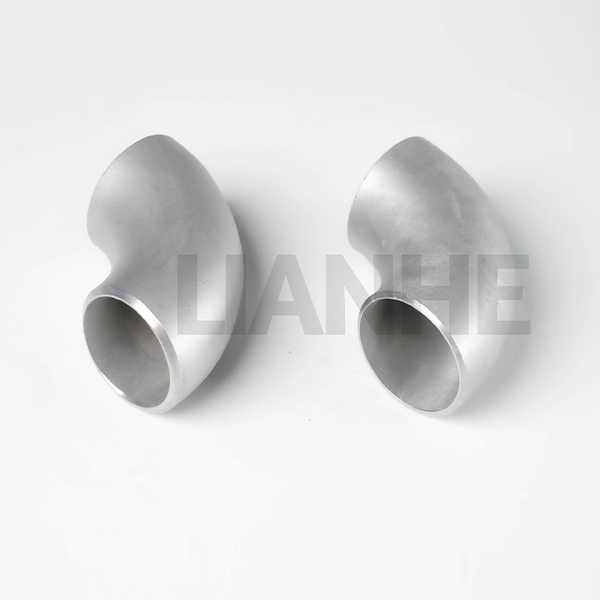

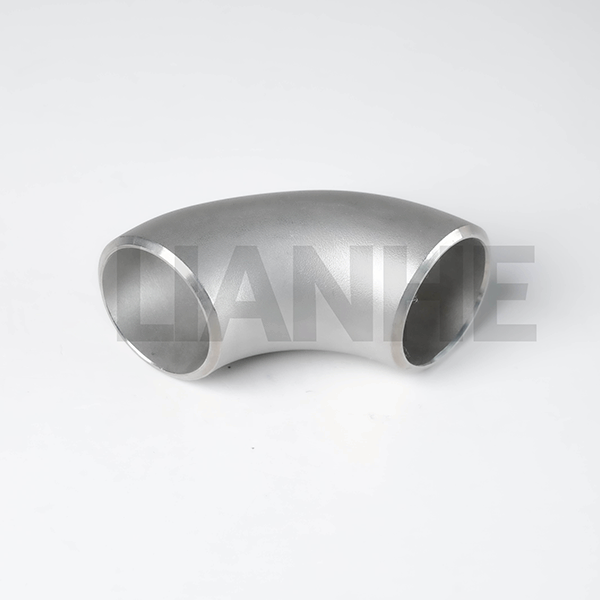

Högtrycksröret i rostfritt stål 90-graders BW (stumsvets) LR (lång radie) armbåge är en precisionskonstruerad rörkoppling designad för högtrycksrörsystem med hög integritet där flödeseffektivitet och strukturell stabilitet är av största vikt. Tillverkad av sömlöst 304 eller 316 rostfritt stål, denna armbåge har en radie på 1,5D och stumsvetsändar (ANSI B16.25-kompatibla), vilket säkerställer minimal tryckförlust och maximal motståndskraft mot utmattning i kritiska applikationer.

Drag

Premium sömlös design:

Extruderad från ett enda ämne av rostfritt stål (304/316), vilket eliminerar svetsfogar och svaga punkter, med en minsta draghållfasthet på 515 MPa och töjning ≥30%.

Stumsvetsändar med precisionsfas (37,5° ±1,5°) för helgenomträngande svetsar, kompatibla med ASME B31.1 (kraftrör) och B31.3 (processrör) koder.

Flödes- och stressteknik:

1,5D mittlinjeradie (ANSI B16.9-kompatibel) minskar flödesmotståndet med 20 % jämfört med vanliga armbågar, med en hydroformad inre yta (Ra ≤1,6μm) för laminärt flöde.

Förstärkta häl- och tåsektioner (1,2x väggtjocklek) motstår termiska expansionskrafter och vibrationer, avgörande för pump- och kompressoranslutningar i raffinaderier.

Extrem miljöprestanda:

316 variant av rostfritt stål med 2 % molybden motstår gropbildning i kloridrika miljöer (t.ex. havsvatten, saltlösning), med en passiverad yta som minskar korrosionshastigheten med 40 %.

Klassad för tryck upp till 2 500 PSI (schema 80, 316 rostfritt stål) och temperaturer från -196°C (LNG) till 650°C (ånga), med valfri värmebehandling för krypmotstånd vid hög temperatur.

Kvalitetssäkring:

100 % radiografisk testning (RT) för svetsar (i förekommande fall) och dimensionskontroller via 3D-laserskanning, vilket säkerställer överensstämmelse med ISO 9001:2015 och kundspecifika specifikationer.

Ansökan

Idealisk för affärskritiska industri- och infrastrukturprojekt:

Olje- och gasöverföring: Högtrycksgasledningar och raffinaderiprocessledningar, med 316 rostfritt stål som uppfyller NACE MR0175 för surgasservice.

Kärnkraft: Sekundära kylvätskeledningar i kärnreaktorer, kompatibla med ASME BPVC Section III (Klass 2/3) för säkerhetsrelaterade komponenter.

Flygbränslesystem: Bränsleledningar med hög renhet i markstödutrustning för flygplan, med 304 rostfritt stål som uppfyller SAE AS4059 för flygutrustning.

Marin framdrivning: Motorkylledningar i stora fartyg, med 316 rostfritt stål som tål kavitationserosion och saltvattenkorrosion i 20+ år.

FAQ

F: Vilken är den minsta böjradien för denna armbåge?

A:Designen med lång radie (LR) har en böjradie på 1,5x rördiameter (t.ex. 152 mm för 4" NPS), vilket säkerställer överensstämmelse med ANSI B16.9 för standard LR-knäbågar.

F: Kan dessa armbågar kallformas för anpassade vinklar?

A:Nej, kallformning kan äventyra materialets integritet. Anpassade vinklar (t.ex. 60°, 30°) är tillgängliga via varmformningsprocesser för specifika projekt.

F: Hur man inspekterar för inre korrosion vid långvarig användning?

A:Använd ultraljudstjocklekstest (UT) årligen för att övervaka väggförtunning, särskilt i områden som utsätts för slipande media eller frätande vätskor.

F: Finns det icke-magnetiska alternativ för känsliga applikationer?

A:Ja, 316L rostfritt stål erbjuder låg magnetisk permeabilitet (≤2,0 μH/m), lämplig för MRI-anläggningar och kryogena magnetsystem.
