Kraftig rostfritt stål BW Equal Tee för industriella rörledningar

Översikt

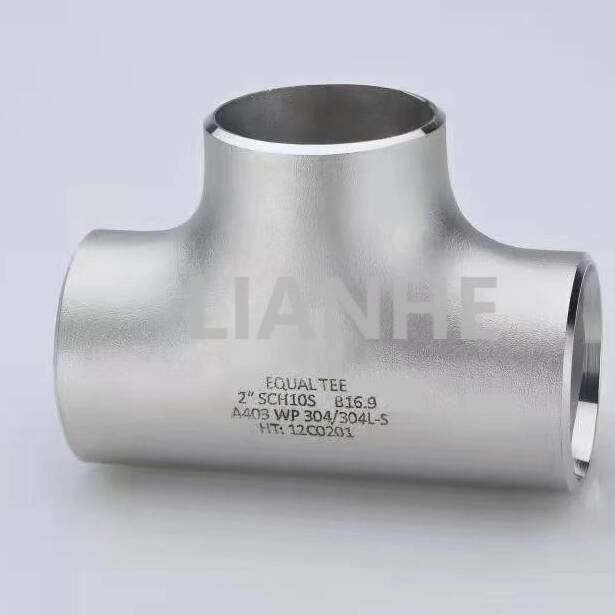

Heavy-Duty Stainless Steel BW (But-Weld) Equal Tee är en robust rörkoppling designad för att skapa trevägsanslutningar i högtrycks- och högtemperatur industriella rörledningar. Tillverkad av sömlöst 304 eller 316 rostfritt stål, har denna lika stora T-shirt stumsvetsade ändar och enhetliga grenstorlekar, vilket säkerställer balanserad flödesfördelning och strukturell integritet i krävande applikationer.

Drag

Uniform Flow Design:

Lika grendiametrar (t.ex. 4" x 4" x 4") säkerställer symmetrisk flödesdelning, vilket minskar turbulensen med 25 % jämfört med att reducera T-stycken, idealiskt för system med flera linjer som kräver balanserat tryck.

Slät inre yta (Ra ≤1,6μm) och 90° förgreningsvinkel främjar laminärt flöde, vilket minimerar tryckförlust i högflödesmiljöer.

Premium sömlös konstruktion:

Extruderad från ett enda ämne av ASTM A312 rostfritt stål (304/316), med en minsta draghållfasthet på 515 MPa och sträckgräns på 250 MPa.

Klassad för arbetstryck upp till 2 500 PSI (316 rostfritt stål, schema 80) och temperaturer från -46°C till 815°C, lämplig för ång-, olja- och gasapplikationer.

Överensstämmelse med precisionssvetsning:

Stumsvetsändar med 37,5° fas uppfyller ANSI B16.9 och ASME B31.1 standarder, vilket möjliggör helgenomträngande svetsar för schema 40/80 rör i kraft- och processrör.

Tillgänglig i storlekarna 1" till 36" NPS, med anpassade väggtjocklekar för kärnkraftsapplikationer (ASME BPVC Section III).

Korrosionsbeständighet:

316 variant av rostfritt stål med molybdenlegering motstår gropbildning i kloridrika media, medan 304 är lämplig för icke-korrosiva miljöer som tryckluftssystem.

Ansökan

Idealisk för balanserad flödesfördelning i industriella rörledningar:

Bearbetning av olja och gas: Skapa trevägsanslutningar i separatorsystem och värmeväxlarnätverk, i enlighet med NACE MR0175 för surgasservice.

Kraftgenerering: Distribution av ånga från samlingsrör till turbiner och hjälputrustning i termiska anläggningar, med 304 rostfritt stål som motstår oxidation vid 550°C.

Kemisk bearbetning: Delande flödet i reaktormatningsledningar och blandningssystem, med 316 rostfritt stål som uppfyller cGMP-standarder för läkemedelstillverkning.

Vattenbehandling: Distribution av vatten från huvudledningen till flera filtreringsenheter i kommunala anläggningar, uthärdar klorerat vatten och högtrycksstötar.

FAQ

F: Kan likvärdiga tees användas för att minska flödet?

A:Nej, lika tees är för balanserat flöde; använd reducerande tees när grenens diameter skiljer sig från huvudlinjen.

F: Vad är det rekommenderade stödavståndet för T-stycken med stor diameter?

A:Installera stöd inom 1,5x rördiameter från T-stycket för att minimera belastningen på grenövergångarna, särskilt vid horisontella löpningar.

F: Hur man förhindrar svetsnedbrytning i 304 rostfria T-stycken?

A:Använd 304L (lågkolhalt) för svetsade applikationer för att undvika intergranulär korrosion, eller använd eftersvetsvärmebehandling för tjocka sektioner.

F: Finns det brandbeständiga beläggningar tillgängliga?

A:Ja, svällande beläggningar (ASTM E119-kompatibel) kan appliceras, vilket ger 2 timmars brandmotstånd för kritiska rörledningsanslutningar.
