Högtrycksreducerare i rostfritt stål BW för rörledningssystem

Översikt

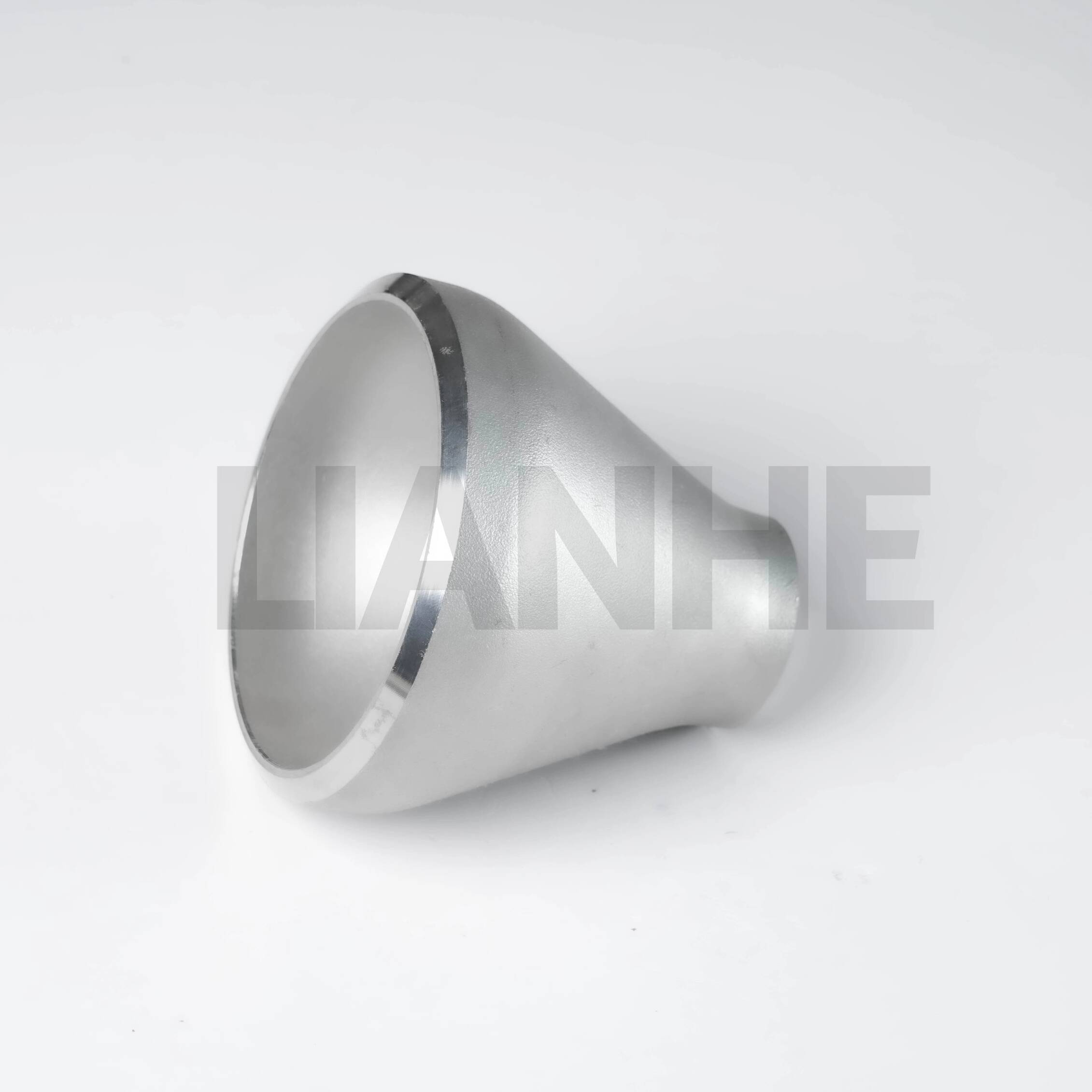

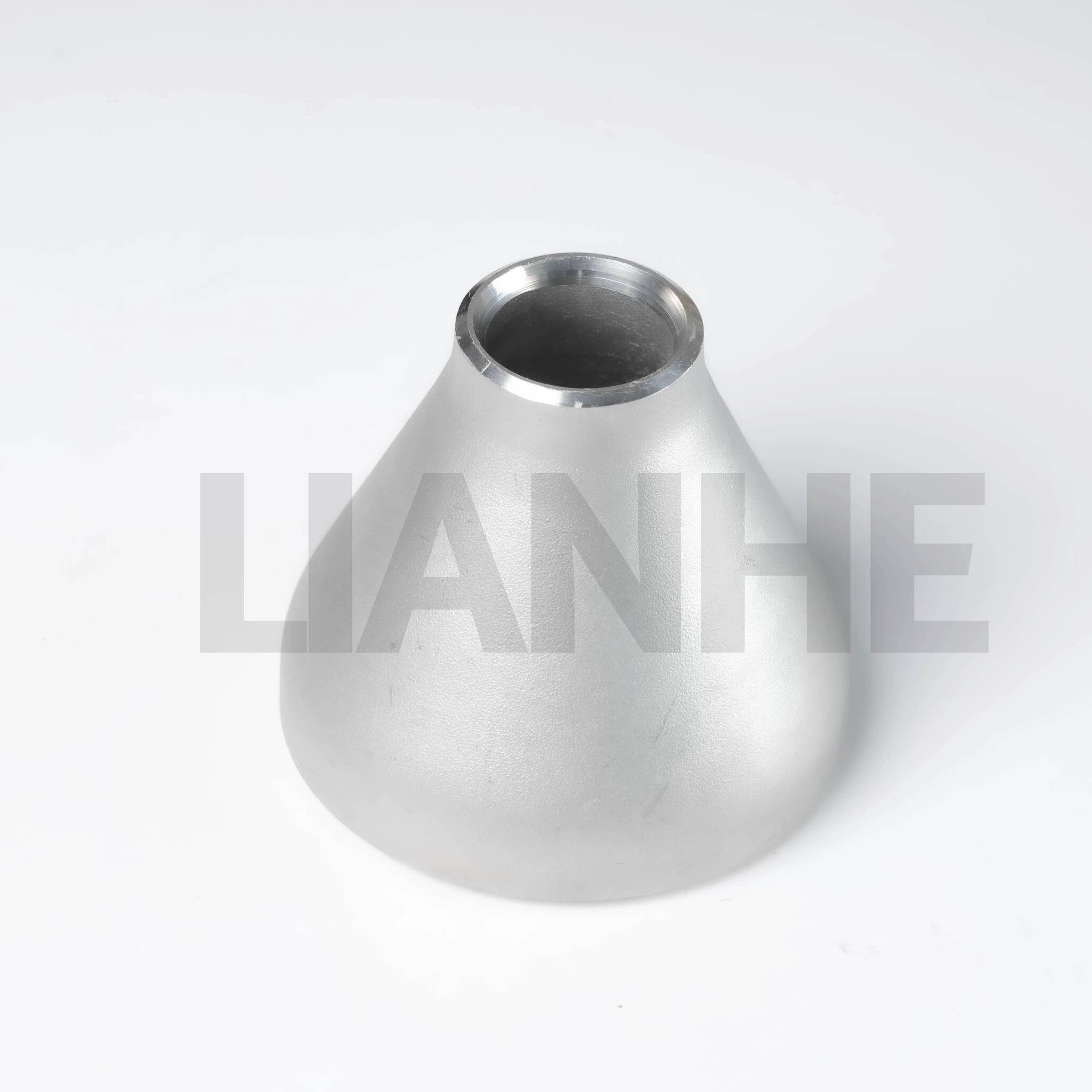

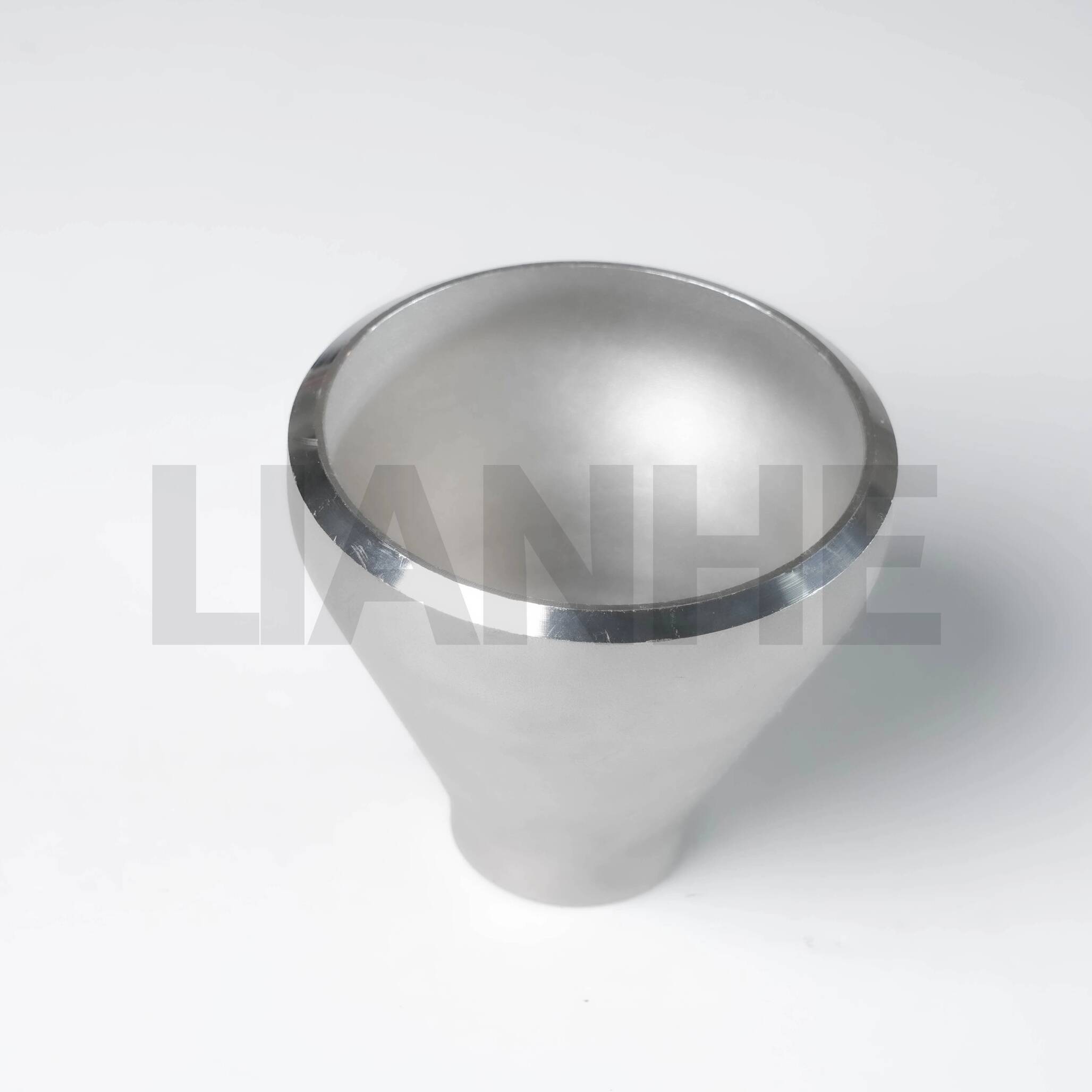

Den koncentriska reduktionsanordningen i rostfritt högtrycksstål BW (stumsvets) är en precisionskonstruerad rörkoppling utformad för att ansluta rör med olika diametrar i högtrycks- och högtemperatursystem samtidigt som det bibehåller jämnt flöde och strukturell integritet. Tillverkad av sömlöst 304 eller 316 rostfritt stål, har denna reducering en koncentrisk design (likformig väggtjocklek) och stumsvetsade ändar, vilket gör den idealisk för applikationer som kräver minimal turbulens och spänningskoncentration.

Drag

Premium sömlös konstruktion:

Tillverkad av ASTM A312 rostfritt stål (304 för allmänt bruk, 316 för korrosiva media), med en minsta draghållfasthet på 515 MPa och sträckgräns på 205 MPa.

Sömlös kropp eliminerar svaga punkter, klassad för arbetstryck upp till 2 500 PSI (schema 80, 316 rostfritt stål) och temperaturer från -46°C till 815°C.

Koncentriska designfördelar:

Enhetlig diameterreduktion (t.ex. 6" till 4") säkerställer symmetrisk flödesövergång, vilket minskar turbulensen med 20 % jämfört med excentriska reducerare, idealiskt för vätskedominerade system.

Slät inre yta (Ra ≤1,6μm) minimerar tryckförluster och förhindrar sedimentuppbyggnad i rörledningar.

Installationsöverensstämmelse:

Stumsvetsändar med 37,5° fas uppfyller ANSI B16.25 och ASME B16.9 standarder, lämpliga för GTAW (TIG) och GMAW (MIG) svetsprocesser i kritiska rörledningar.

Finns i storlekarna 1" till 48" NPS, med reducerande förhållanden från 2:1 till 4:1, kompatibel med schema 40/80/160 rör.

Korrosionsbeständighet:

316 variant av rostfritt stål med 3,5 % molybden motstår gropbildning i kloridrika miljöer (t.ex. havsvatten, saltlösning), med en passiverad yta som förlänger livslängden med 30 %.

Ansökan

Idealisk för industriella rörledningar som kräver mjuka diameterövergångar:

Olje- och gasöverföring: Minska rörstorlekar i högtrycksgasledningar och raffinaderiprocessledningar, i enlighet med NACE MR0175 för surgasservice.

Kraftgenerering: Anslutning av ångturbiner till kondensatledningar med mindre diameter i termiska anläggningar, med 304 rostfritt stål som motstår oxidation vid 550°C.

Kemisk bearbetning: Övergång mellan reaktorinlopp/utlopp i korrosiva miljöer, uppfyller cGMP-standarder för rengörbara ytor inom läkemedelstillverkning.

Vattenbehandling: Minska diametrar i högflödesvattenledningar och avloppsvattenpumpar, med 316 rostfritt stål som tål klorerat vatten och slipande partiklar.

FAQ

F: När ska jag använda en koncentrisk kontra excentrisk reducering?

A:Använd koncentriska reducerare för system med endast vätska för att bibehålla flödessymmetri; excentriska reducerare är bättre för gas-vätskeblandningar för att förhindra luftfickor.

F: Kan denna reducer användas i vertikala rörledningar?

A:Ja, koncentriska reducerare är lämpliga för vertikala installationer, men säkerställer ordentligt stöd för att undvika stress på svetsfogarna.

F: Vilken är den minsta väggtjockleken för schema 160 reducerare?

A:Väggtjockleken varierar beroende på storlek (t.ex. 1" schema 160 har en vägg på 3,73 mm), beskrivs i ASME B16.9 för exakta tryckklasser.

F: Finns anpassade reducerande förhållanden tillgängliga?

A:Ja, icke-standardiserade förhållanden (t.ex. 3" till 1,5") kan tillverkas på beställning, med ledtider vanligtvis 10-15 arbetsdagar.
