Höghållfast rostfritt stål BW 90DEG SR Armbåge för kompakta system

Översikt

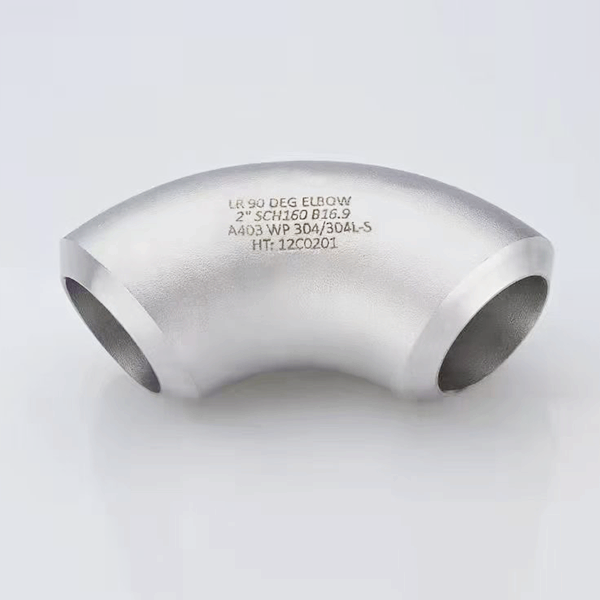

Höghållfast rostfritt stål BW (stumsvets) 90-graders SR (kort radie) armbåge är en utrymmesbesparande rörkoppling designad för kompakta industriella rörsystem där minimalt installationsutrymme är kritiskt. Konstruerad av 304 eller 316 rostfritt stål, denna armbåge har en radie på 1,0D och stumsvetsade ändar (ANSI B16.25-kompatibla), vilket balanserar strukturell integritet med dimensionell effektivitet i snäva layouter.

Drag

Utrymmeseffektiv design:

Kortradie (1,0D) böjradie (t.ex. 102 mm för 4" NPS) minskar installationslängden med 30 % jämfört med LR-böjar, idealiskt för överbelastade maskinrum och offshoreplattformar.

Stumsvetsändar med precisionsfas (37,5°) för helgenomträngande svetsar, kompatibla med ASME B16.9 och lämpliga för både manuella och automatiserade svetsprocesser.

Högpresterande material:

304 rostfritt stål (ASTM A312) för allmän industriell användning; 316 rostfritt stål (ASTM A316) för korrosiva miljöer, med en lägsta sträckgräns på 205 MPa.

Värmebehandlad (lösningsglödgad) för enhetlig mikrostruktur, vilket förbättrar motståndskraften mot spänningskorrosionssprickor i applikationer med högt pH.

Tryck- och temperaturklassificeringar:

Klassad för arbetstryck upp till 2 000 PSI (schema 80, 316 rostfritt stål) och temperaturer från -46°C till 650°C, lämplig för ång-, olje- och gassystem.

Förstärkt väggtjocklek vid böjen (1,1x standard) kompenserar för ökad belastning i konstruktioner med kort radie, vilket säkerställer långsiktig tillförlitlighet.

Kvalitet & efterlevnad:

100 % visuell och dimensionell inspektion, med valfri hydrostatisk testning (1,5x MAWP) och magnetisk partikelinspektion (MPI) för kritiska applikationer.

Finns i storlekarna 1" till 12" NPS, med anpassade beläggningar (t.ex. epoxi, PTFE) för förbättrat korrosionsskydd i marina miljöer.

Ansökan

Idealisk för industriella och kommersiella system med begränsad utrymme:

Olja & Gas Offshore: Kompakt rör i plattformsmoduler och undervattensgrenrör, med 316 rostfritt stål som motstår H2S och havsvattenkorrosion.

Kraftverksturbiner: Ångledningar i gasturbinhöljen, där begränsat utrymme kräver snäva böjar utan att kompromissa med tryckklasserna.

Industrimaskiner: Hydraul- och smörjledningar i pressar och formsprutningsmaskiner, med design med kort radie som underlättar närhet till rörliga delar.

Kommersiella byggnader: HVAC-kondensatledningar i takhåligheter och stigarschakt, vilket minskar utrymmesbehovet i flervåningskonstruktioner.

FAQ

F: Är SR-böjen lämplig för högflödesapplikationer?

A:Medan SR-armbågar ökar turbulensen jämfört med LR-armbågar, är de lämpliga för måttliga flödeshastigheter; använd LR-armbågar för höghastighetssystem (Reynolds nummer >40 000).

F: Kan dessa armbågar användas i seismiska zoner?

A:Ja, men konsultera en konstruktionsingenjör för ytterligare stödkrav, eftersom armbågar med kort radie kan uppleva högre belastning under seismiska händelser.

F: Vilket är det minsta rekommenderade rörstödsavståndet för SR-knäbågar?

A:Avståndet bör vara 50 % av det rekommenderade LR armbågsavståndet för att minimera häng och stress på böjen, särskilt vid horisontella körningar.

F: Finns det brandbeständiga beläggningar tillgängliga?

A:Ja, svällande brandbeständiga beläggningar (ASTM E119-kompatibel) kan appliceras, vilket ger 2-timmars brandklassning för kritiska rörledningsanslutningar.
