Högtrycksrostfritt stål BW Cross för industriella rörledningar

Översikt

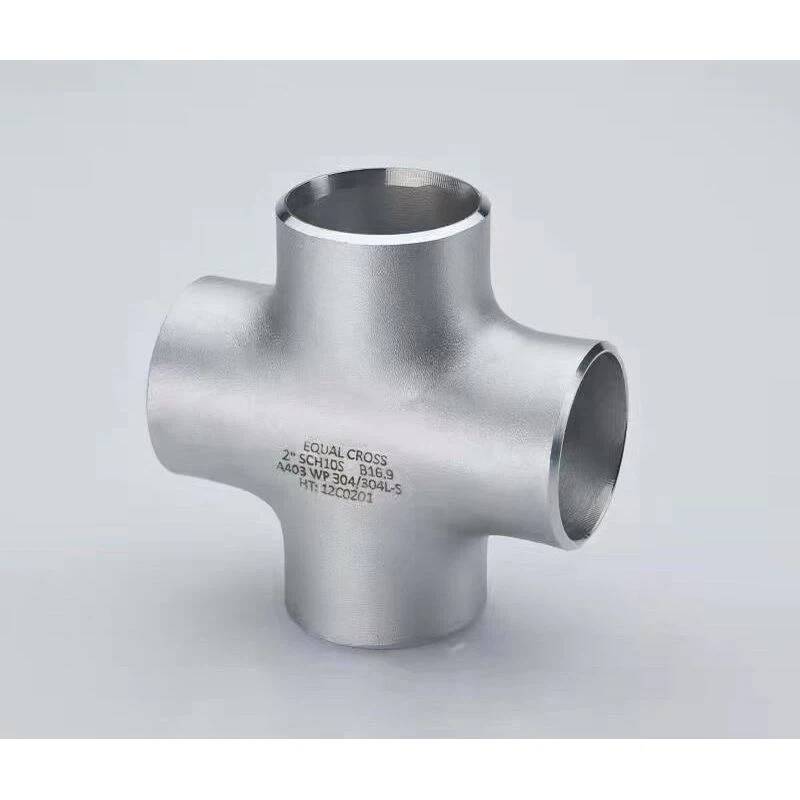

High-Pressure Stainless Steel BW (But-Weld) Cross är en robust rörkoppling designad för att skapa fyrvägsanslutningar i högtrycks- och högtemperatur industriella rörledningar. Detta kors är konstruerat av sömlöst 304 eller 316 rostfritt stål och har stumsvetsade ändar (ANSI B16.25-kompatibla) och en förstärkt design, vilket säkerställer strukturell integritet och läckagefri prestanda i kritiska applikationer.

Drag

Kraftig konstruktion:

Sömlös kropp i rostfritt stål (304/316) med lika eller minskande grenstorlekar, klassad för arbetstryck upp till 2 500 PSI (schema 80, 316 rostfritt stål) och temperaturer från -46°C till 815°C.

Förstärkt mittsektion (1,5x väggtjocklek) motstår tryckbelastningar i flera riktningar, vilket minskar spänningskoncentrationen vid grenövergångarna.

Precisionssvetsändar:

Stumsvetsändar med fasade kanter (37,5° ±1°) för helgenomträngande svetsar, kompatibla med ASME B16.9 och lämpliga för både automatiska och manuella svetsprocesser.

Finns i lika kors (alla grenar samma storlek) och reducerande kors (grenstorlekar skiljer sig med en nominell storlek), vilket erbjuder mångsidighet i rörledningsdesign.

Flödes- och stressoptimering:

Släta inre övergångar (radie ≥1,0x rörväggstjocklek) minimerar turbulens och tryckförlust, med en hydroformad inre yta (Ra ≤1,6μm) för laminärt flöde i system med flera grenar.

316 variant av rostfritt stål med molybdeninnehåll motstår gropbildning i kloridrika media, idealisk för distributionssystem för havsvatten och saltlösning.

Kvalitetssäkring:

100 % radiografisk testning (RT) för svetsar i kritiska applikationer, med dimensionskontroller via 3D-skanning för att säkerställa inriktningsnoggrannhet (±0,5 mm för 12" NPS).

Överensstämmer med ISO 9001:2015 och kundspecifika specifikationer (t.ex. Shell MESC SPE 77/300 för olje- och gasprojekt).

Ansökan

Idealisk för komplexa industriella rörledningsnätverk:

Olje- och gasraffinaderier: Flergrenade anslutningar i processenheter, fakkelsystem och värmeväxlarnätverk, med 316 rostfritt stål som uppfyller NACE MR0175 för sur service.

Kraftgenerering: Fyrvägsanslutningar i ångsamlingssystem och kondensatreturledningar, som tål cykliska termiska belastningar i kombianläggningar.

Kemisk bearbetning: Distribution av råmaterial i batchreaktorer och destillationskolonner, med lika tvärdesign som möjliggör balanserad flödesfördelning.

Vattenbehandling: Fleruttagsanslutningar i filtreringsskidor och anläggningar för omvänd osmos, med reducerande korsalternativ för storleksövergångar i kompakta layouter.

FAQ

F: Vilket är det högsta tillåtna trycket för ett reducerande kors?

A:Tryckklassificeringen bestäms av den minsta grenstorleken; konsultera databladet för specifika kombinationer av storlek och tryck.

F: Kan korset användas i seismiska zoner?

A:Ja, men inkludera ytterligare stag vid korsningarna för att absorbera sidokrafter, eftersom flergrenade beslag är mer mottagliga för vibrationsutmattning.

F: Hur man inspekterar för svetsfel i korset?

A:Använd ultraljudstestning (UT) eller magnetisk partikelinspektion (MPI) för att upptäcka yt-/underjordsfel, särskilt vid gren-till-nätanslutningar.

F: Finns det icke-magnetiska versioner tillgängliga för känsliga applikationer?

A:Ja, 316L rostfritt stål erbjuder låg magnetisk permeabilitet, lämplig för användning nära magnetiska separatorer och MRI-utrustning.
