Industriell 3-delad svetskulventil för högtryckssystem

Översikt

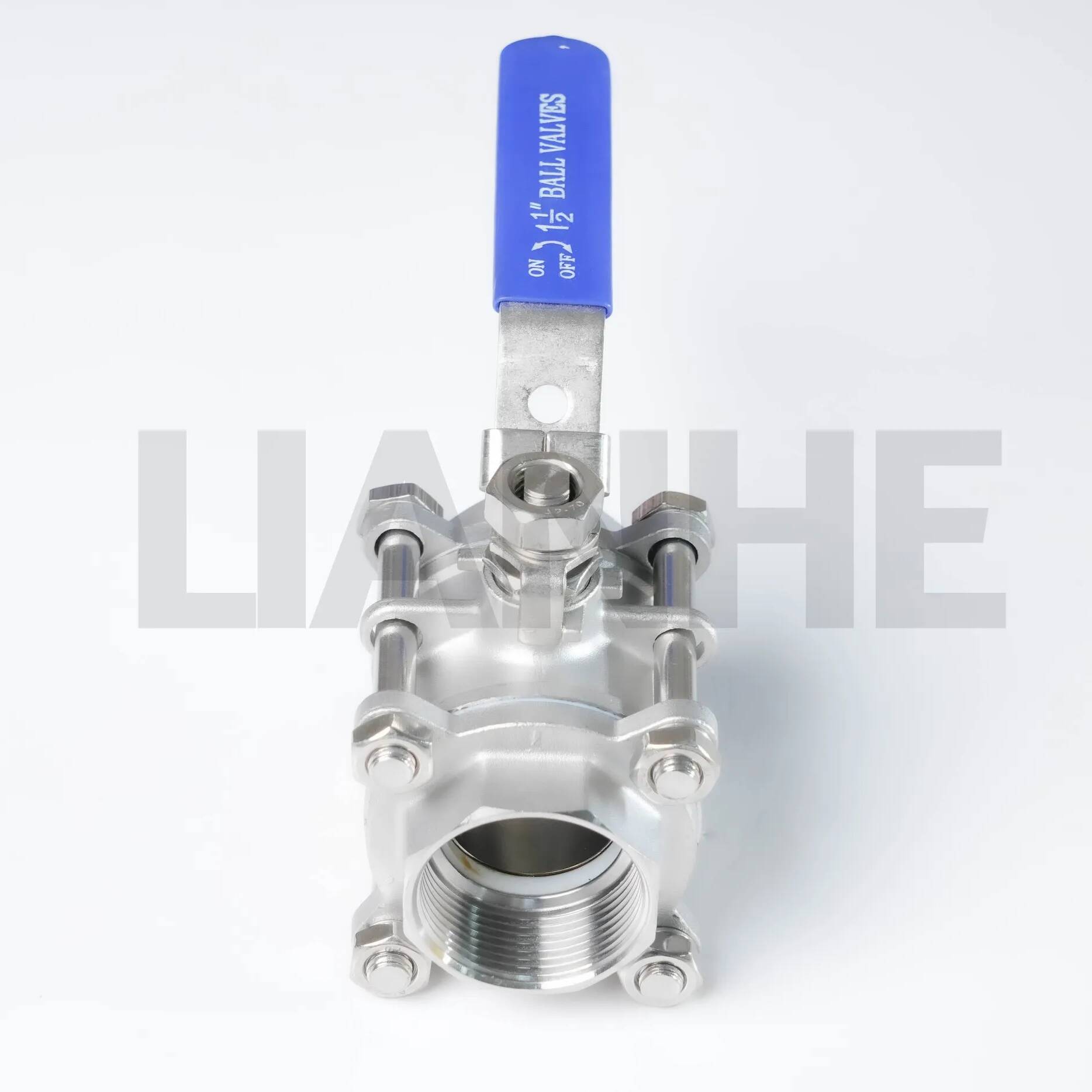

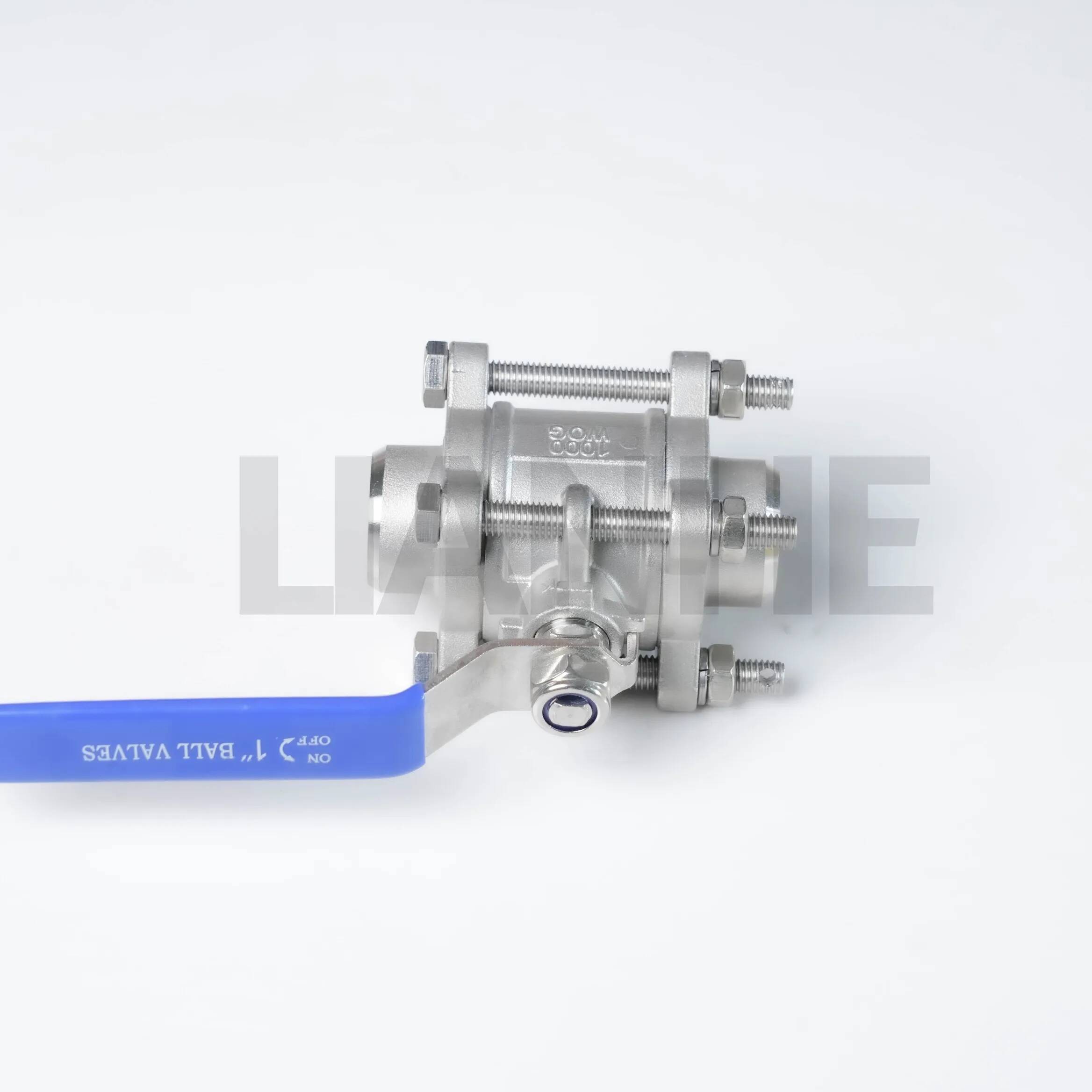

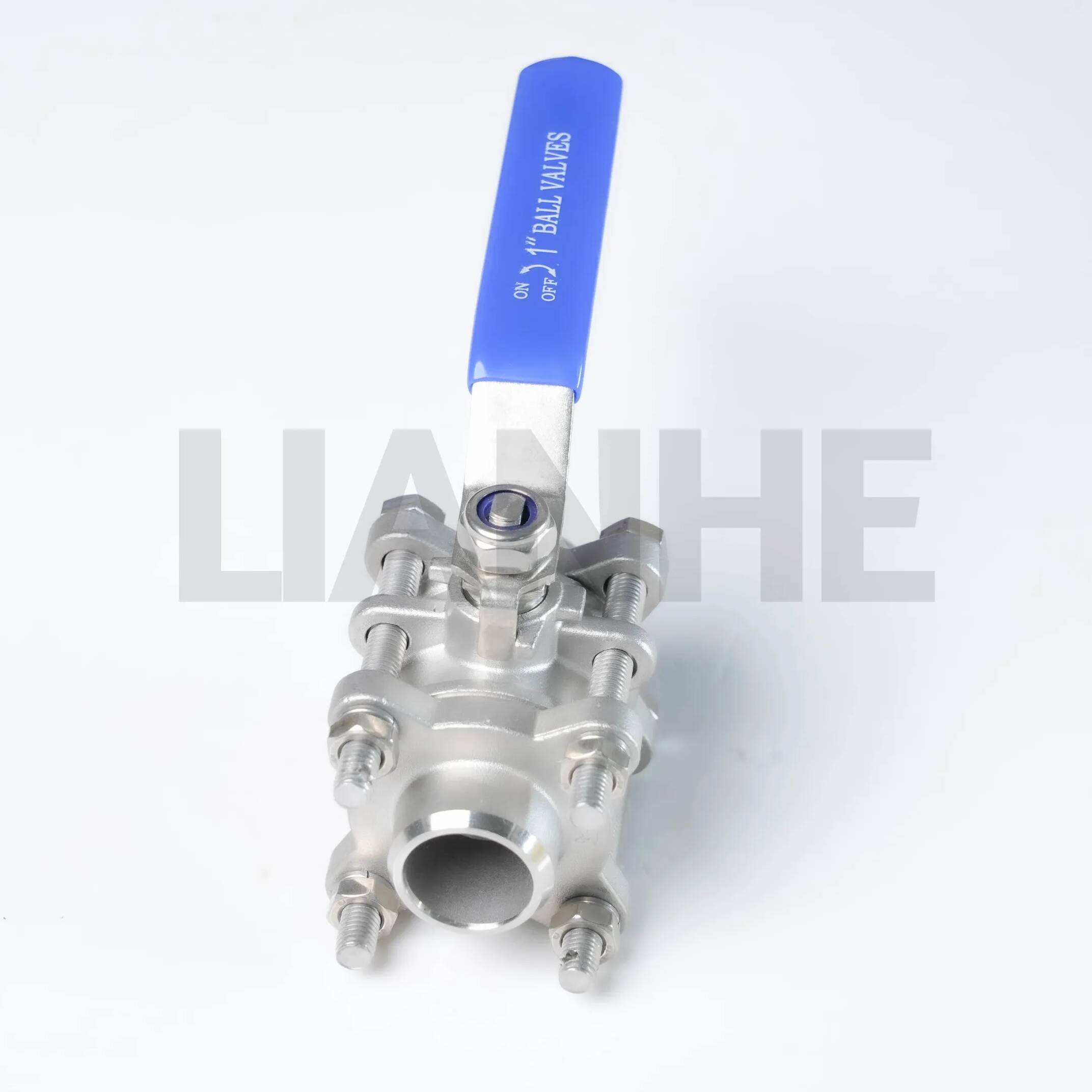

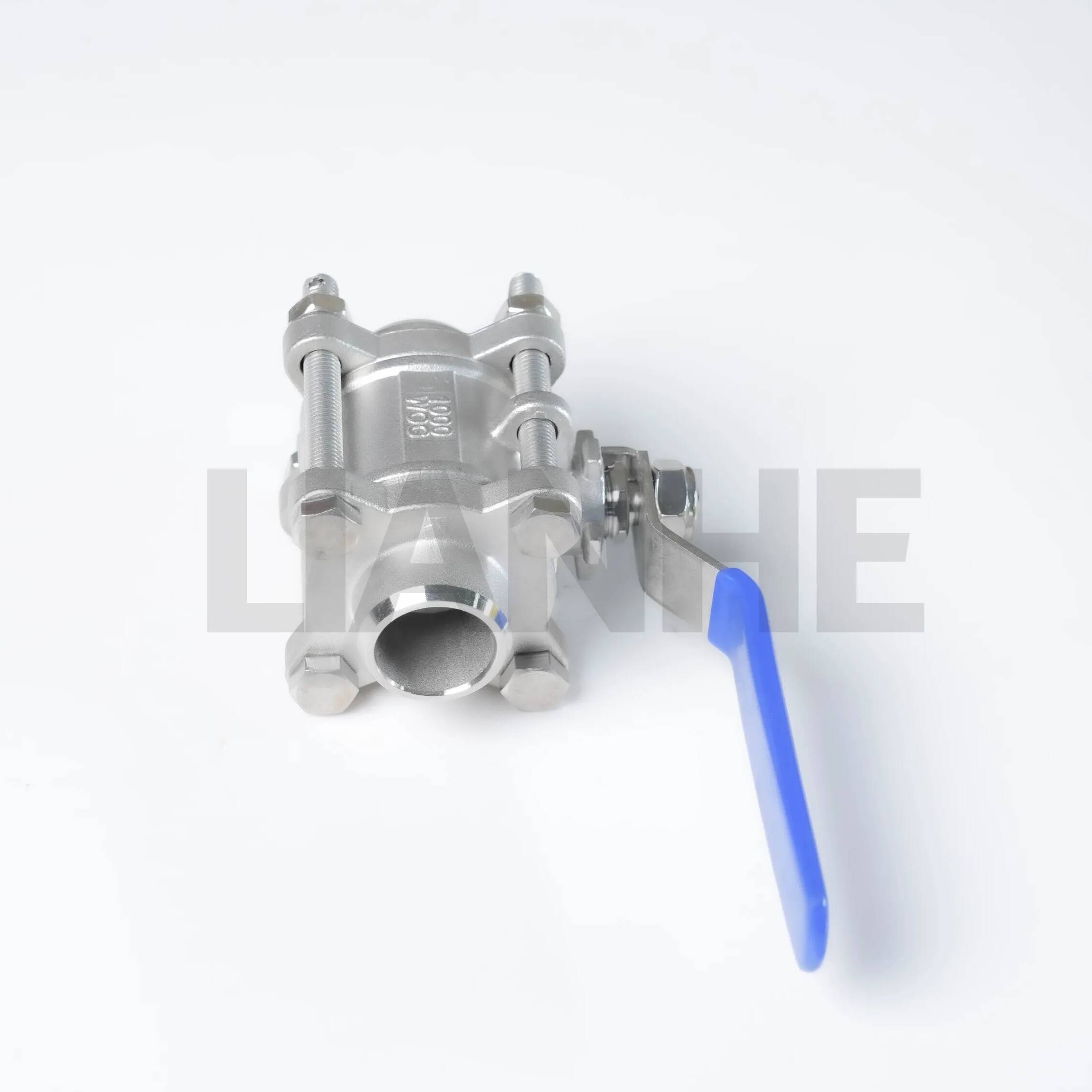

Den industriella 3-delade svetskulventilen är en robust flödeskontrolllösning designad för industrirörsystem med högt tryck och hög temperatur. Tillverkad av 304 eller 316 rostfritt stål, denna ventil har en tredelad svetsad design med stumsvetsade ändar (ANSI B16.25-kompatibla), vilket säkerställer läckagefri prestanda och enkelt underhåll i tuffa miljöer. Designen med full borrning minimerar tryckfallet, medan den precisionsbearbetade kulan och sätet ger bubbeltät avstängning, vilket gör den idealisk för kritiska applikationer som kräver tillförlitlighet och hållbarhet.

Drag

Kraftig konstruktion:

Tredelad kropp med stumsvetsade ändar (schema 40/80) för säker rörledningsintegration, klassad för arbetstryck upp till 2 500 PSI (316 rostfritt stål) och temperaturer från -46°C till 815°C (metall-till-metall-säten).

ASTM A312 kropp i rostfritt stål (304 för allmänt bruk, 316 för korrosiva media), med en lägsta sträckgräns på 205 MPa och töjning ≥40 % för slaghållfasthet.

Optimal flödeskontroll:

Helhålsdesign (hål = rördiameter) uppnår Cv-värden 25 % högre än ventiler med reducerat hål, vilket minskar turbulens och energiförlust i system med högt flöde.

PTFE-, RPTFE- eller metall-till-metall (stellite overlay) säten erbjuder mångsidiga tätningsalternativ, med bubbeltät avstängning certifierad enligt API 598-standarder.

Underhållsflexibilitet:

Delad kroppsdesign möjliggör enkelt byte av interna komponenter (kula, säte, spindel) utan att koppla bort rörledningar, vilket minskar stilleståndstiden med 60 % under service.

Inbyggd utblåsningssäker skaft och antistatisk fjäder (för gastillämpningar) förbättrar säkerheten och överensstämmelse med API 6D och ISO 14313.

Installationsöverensstämmelse:

Stumsvetsändar uppfyller ANSI B16.25 och ASME B31.3 standarder, lämpliga för GTAW (TIG) och GMAW (MIG) svetsprocesser i kritiska rörledningar.

Finns i storlekarna 1/2" till 24" NPS, med anpassade konfigurationer för speciella applikationer (t.ex. kryogena LNG-linjer).

Ansökan

Idealisk för industriella miljöer som kräver precisionsflödeskontroll:

Olje- och gasraffinaderier: På/av-kontroll i råoljeledningar, raffinaderiprocessledningar och gaskompressionssystem, i enlighet med NACE MR0175 för surgasservice.

Kraftgenerering: Högtrycksång- och matarvattenledningar i värme- och kärnkraftverk, med 316 rostfritt stål som motstår kloridinducerad korrosion i kondensorkretsar.

Kemisk bearbetning: Hanterar aggressiva medier som svavelsyra, natriumhydroxid och lösningsmedel i reaktorer och destillationskolonner, som uppfyller cGMP-standarder för rengörbara ytor.

Marinteknik: Sjövattenkylningssystem och offshore-plattformsrör, med 316 rostfritt stål som tål saltvattenexponering och miljöer med hög vibration.

FAQ

F: Kan denna ventil användas för stryptillämpningar?

A:Nej, kulventiler är konstruerade för on/off-kontroll. För strypning, överväg en klotventil eller kontrollventil med lämplig trim.

F: Vad är det rekommenderade svetsförfarandet för stumsvetsändar?

A:Använd GTAW (TIG) med 308L/316L tillsatstråd, för att säkerställa förvärmning (för tjocka väggar) och eftersvetsvärmebehandling enligt ASME BPVC avsnitt IX.

F: Hur ofta ska sätet inspekteras i applikationer med slipande media?

A:Månatlig visuell inspektion via boreskop; byt ut sätena om tecken på slitage (t.ex. repor, erosion) upptäcks för att bibehålla avstängningsintegriteten.

F: Finns brandsäkra konstruktioner tillgängliga för brandfarliga medier?

A:Ja, valfri brandsäker konstruktion (API 607-kompatibel) med grafitpackning och metall-till-metall-säten för nödavstängningssystem i petrokemiska anläggningar.
