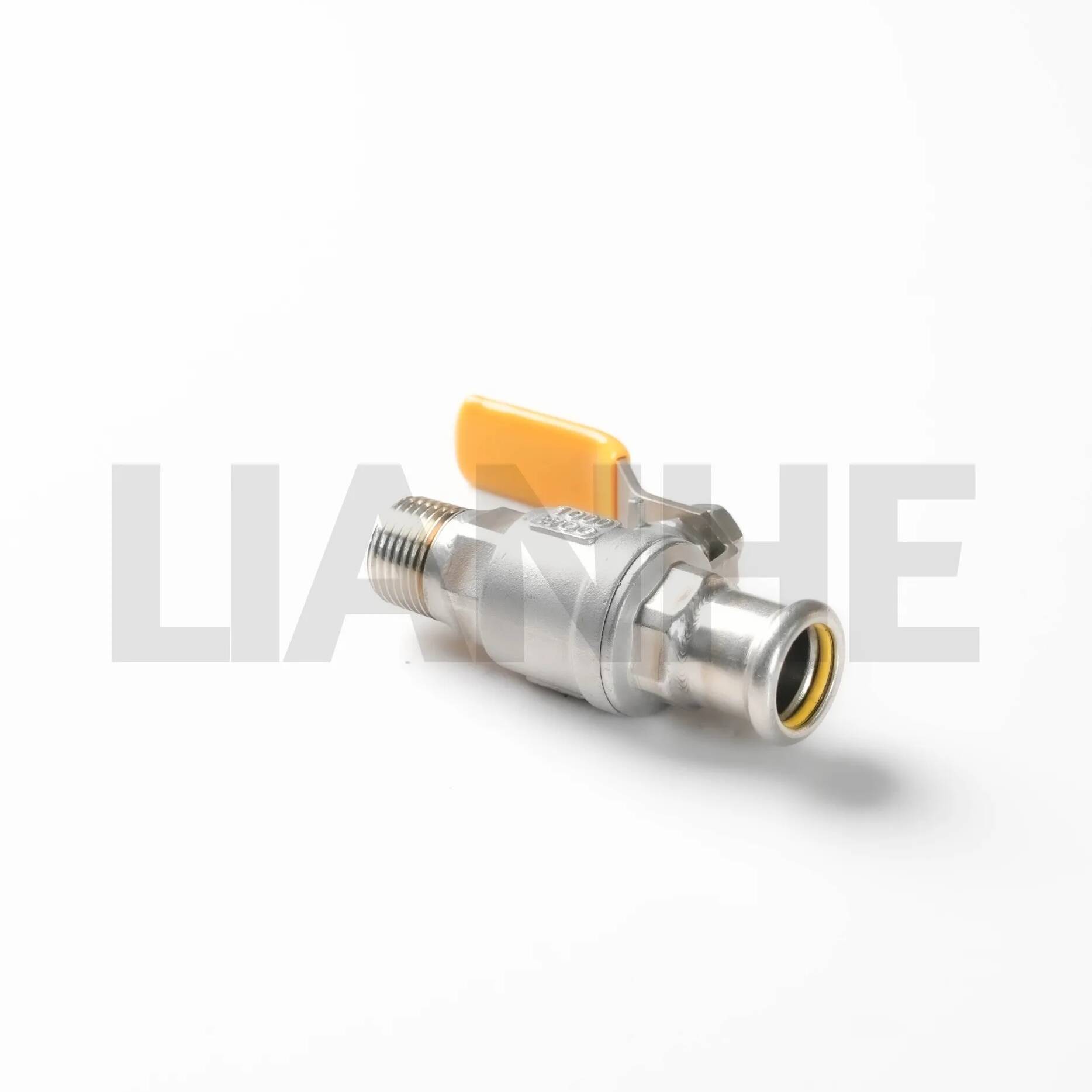

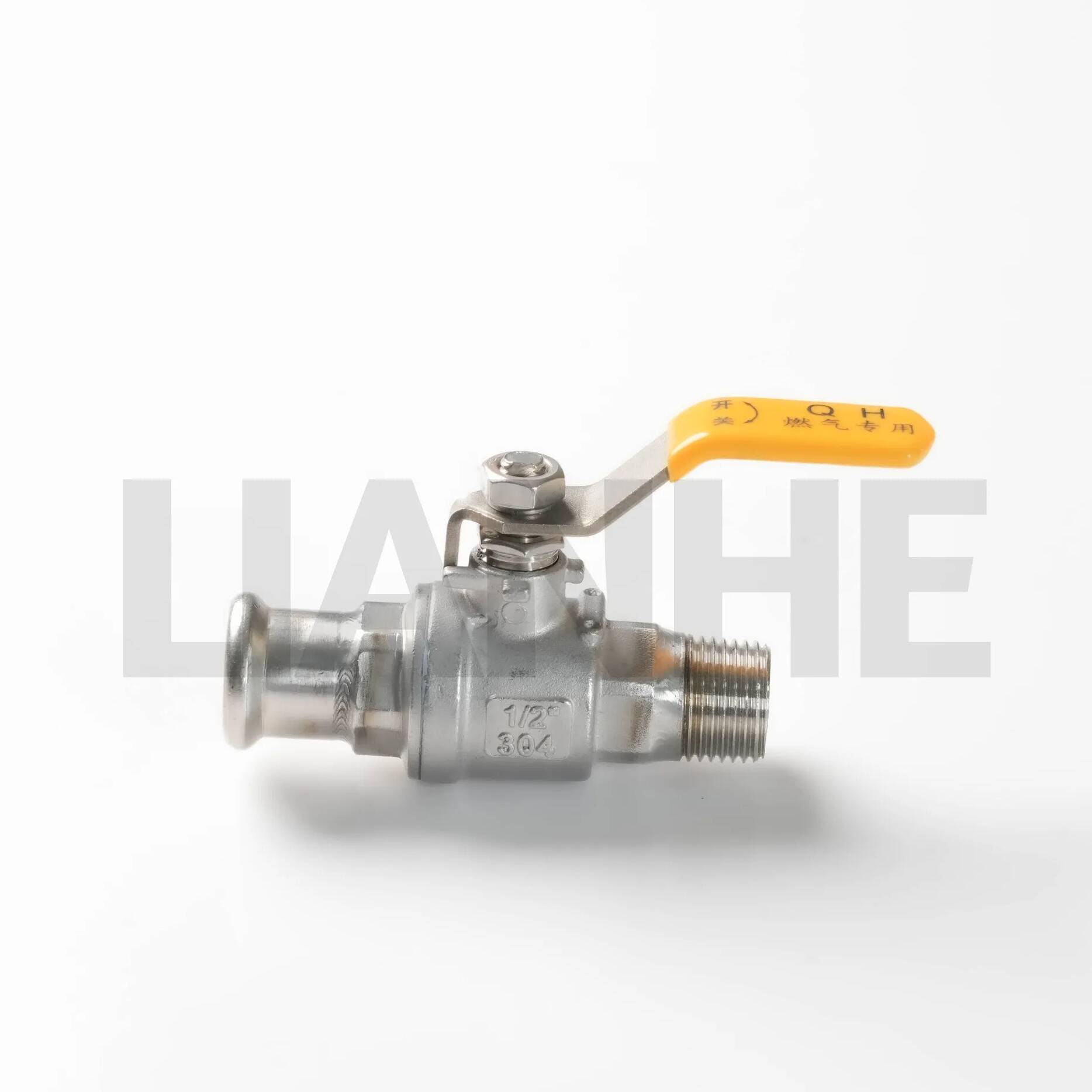

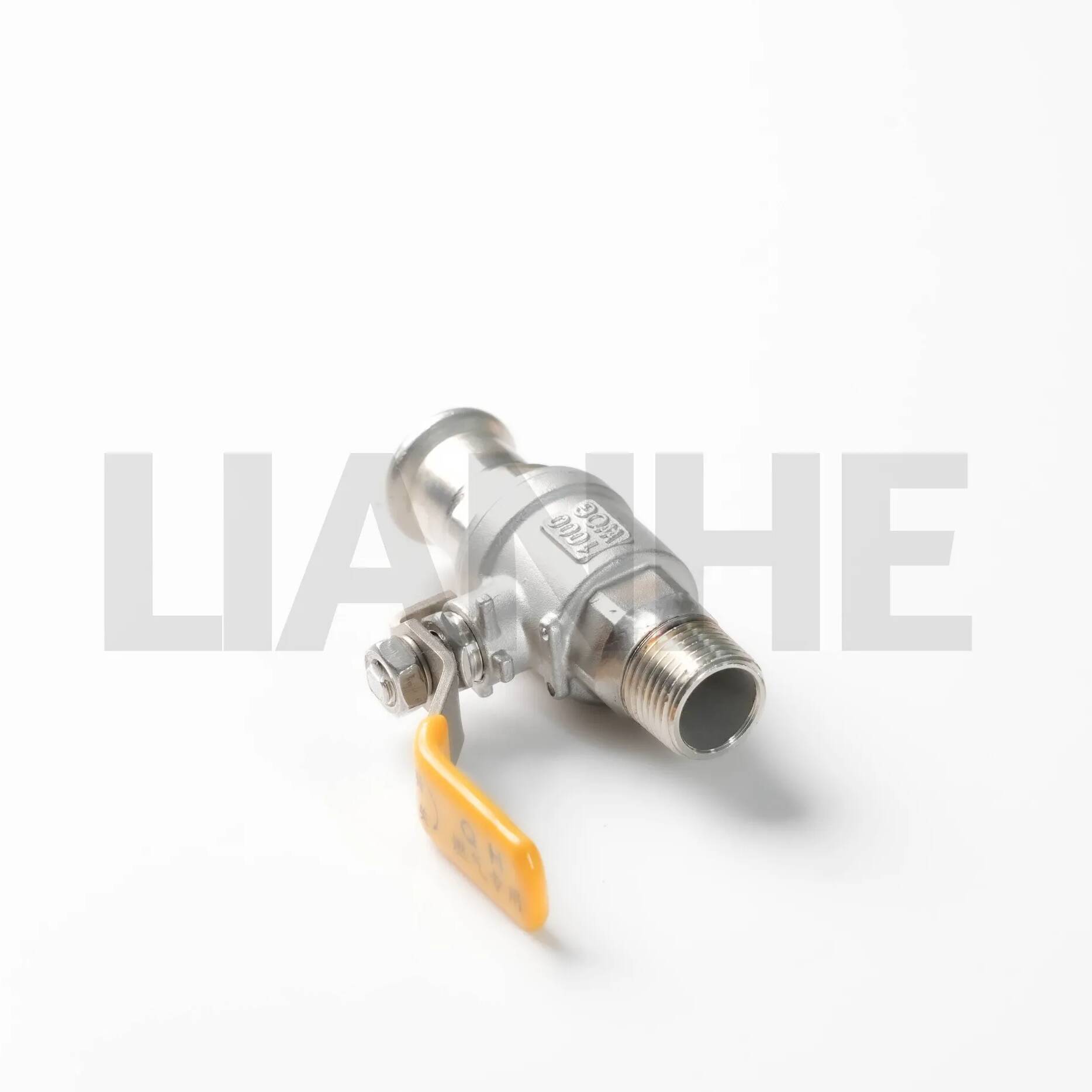

D-typ tryck-till-gänga kulventil i rostfritt stål

Produktbeskrivning

LIANHE tryck-till-gänga kulventil av rostfritt stål av D-typ kombinerar en presskoppling av D-typ med en gängad anslutning för manuell på/av flödeskontroll.

Dess pressände stöder snabb, flamfri rörledningsinstallation, medan den gängade änden ansluter kompatibla rör, instrument, mätare eller utrustning. SS304 och SS316 material ger god korrosionsbeständighet för lämpliga vatten- och industriella vätskor.

Tekniska specifikationer

Anslutningstyp:D-Type Press End × Hon NPT-tråd, med förbehåll för slutlig bekräftelse

Tillgängliga kroppsmaterial:SS304 eller SS316

Säte Material:PTFE

Drift:Manuellt spakhandtag

Press-End Arbetstryck:Upp till PN16 vid 20°C, beroende på storlek, tätning, rör och installationsförhållanden

Indikativt temperaturområde:-20°C till +150°C, med förbehåll för PTFE-säte och tryckförseglingskompatibilitet

Tillverkningsprocess:Investeringsgjutning och precisions-CNC-bearbetning

Stämpla:LIANHE

Ursprungsort:Wenzhou, Zhejiang, Kina

Arbetstrycket för hela ventilenheten begränsas av dess lägsta klassade komponent. Pressänden, den gängade änden, ventilhuset, sätet, tätningsringen och röret måste alla vara kompatibla med de avsedda driftsförhållandena.

Produktegenskaper

1. Kombinerar press- och gänganslutningar

2. Manuell kvartsvarvsdrift

3. Flamfri pressinstallation

4. SS304 och SS316 karossalternativ

5. PTFE ventilsäte

6. Kompakt struktur

7. Bra korrosionsbeständighet

8. Lämplig för systemuppgraderingar och utrustningsanslutningar

Installationen kräver ett pressverktyg och käft som är kompatibelt med den specificerade profilen av D-typ. Det är inte en verktygsfri anslutning.

Ansökningar

Lämplig för kompatibla applikationer inom:

• Bostäder och kommersiella vattensystem

• Industriella vätskekontrollsystem

• Maskiner och utrustning rörledningar

• Skidmonterade system

• Byggnadsrenoveringsprojekt

• Laboratorievätskesystem, beroende av materialkompatibilitet

För kemikalier, syror, lösningsmedel, dricksvatten, gas eller andra reglerade medier måste materialet, tätningarna, tryckklassificeringen och den obligatoriska certifieringen bekräftas innan beställning.

Installationsanmärkningar

1. Bekräfta rörmaterialet, ytterdiametern och pressprofilen av D-typ.

2. Kapa och grada av röret utan att skada tätningsringen.

3. Markera önskat insticksdjup.

4. Sätt in röret helt i presshylsan.

5. Använd ett kompatibelt pressverktyg och käft för att slutföra presscykeln.

6. Applicera rätt tätningsmetod på den gängade anslutningen.

7. Utför ett tryck- och läckagetest före drift.
