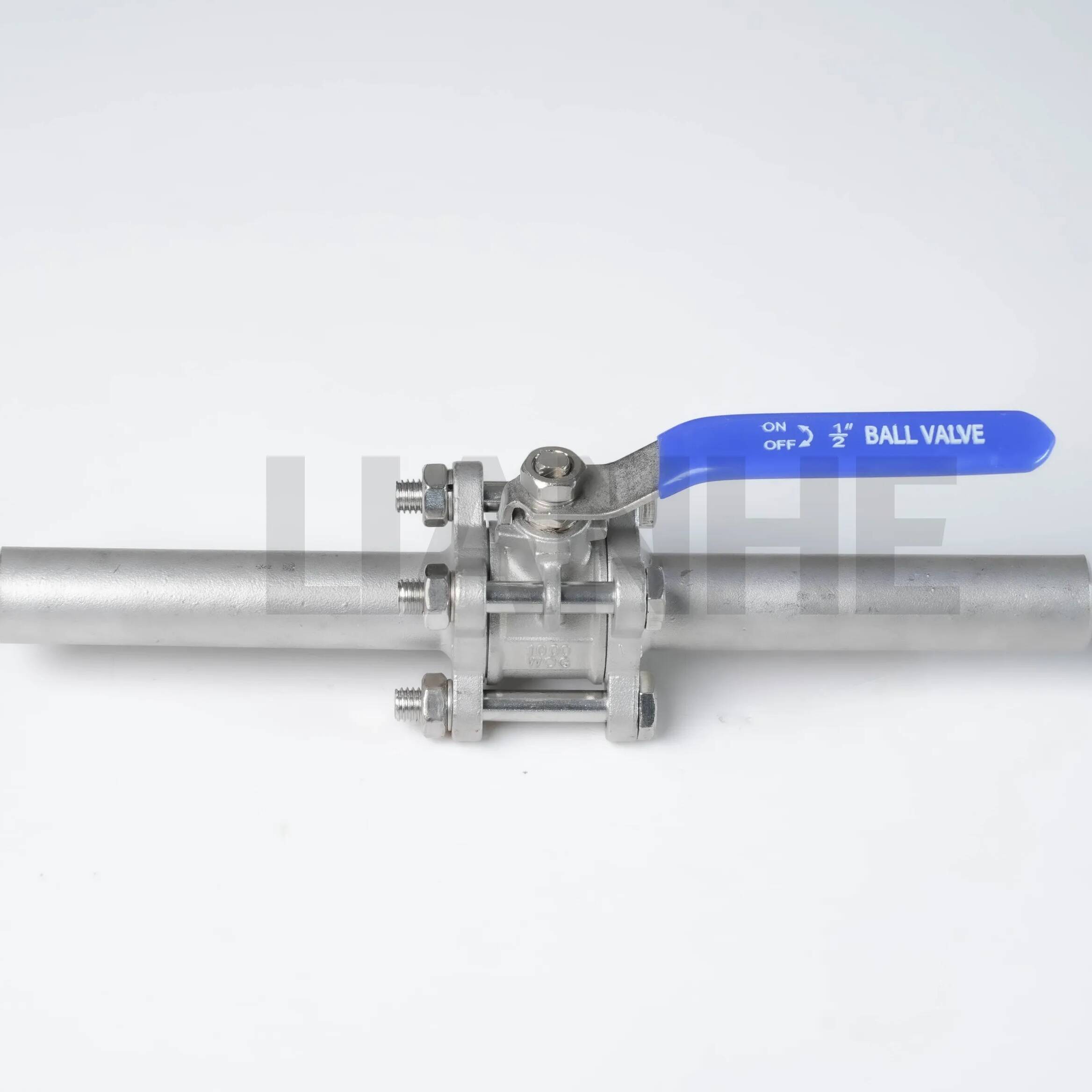

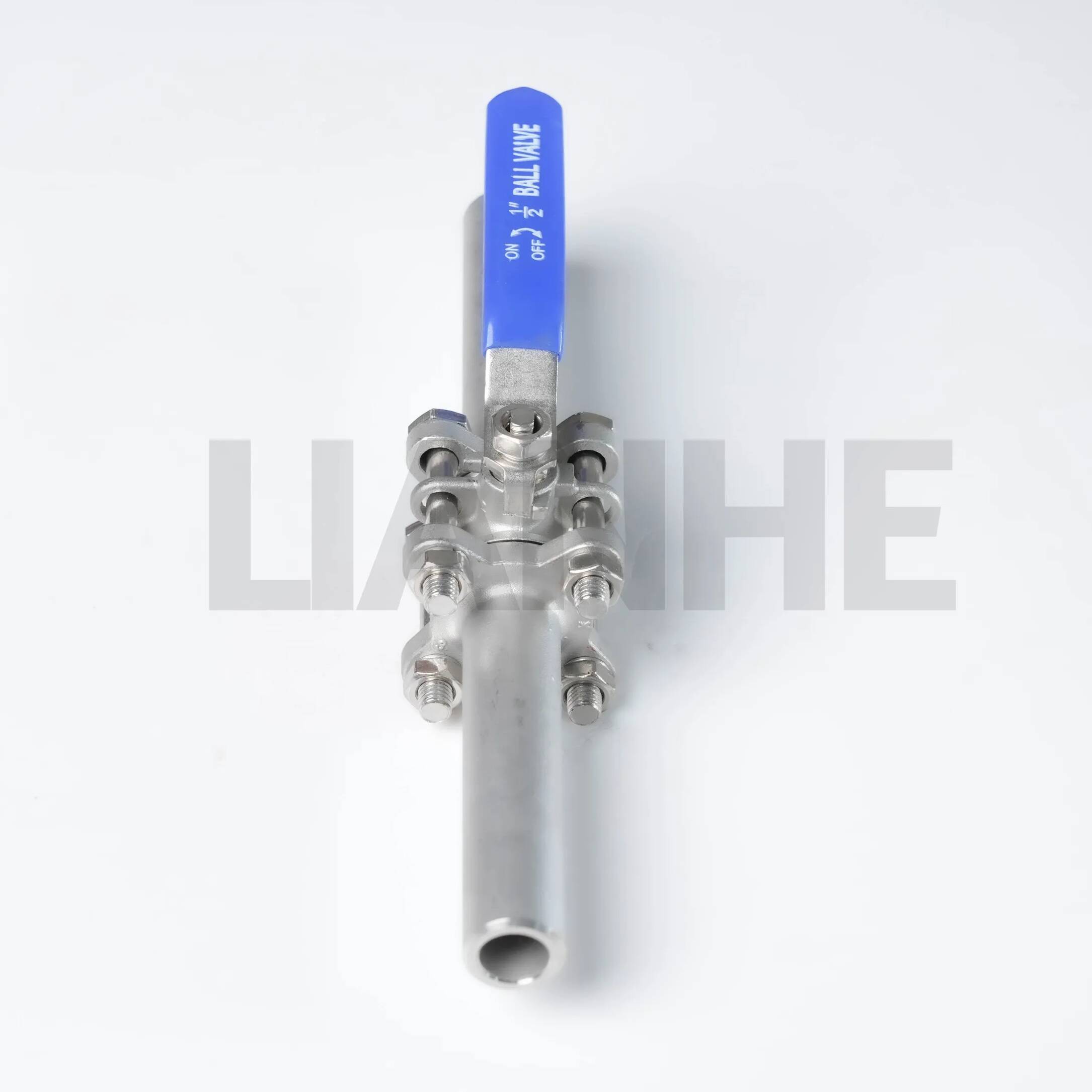

Långtyp 3-delad svetskulventil för industriella rördragningar

Översikt

Long-Type 3-Piece Weld Ball Valve är en högpresterande industriventil designad för pålitlig flödeskontroll i högtrycks- och högtemperaturrörsystem. Konstruerad med en tredelad svetsad kropp (ASTM A105 kolstål eller A316 rostfritt stål), har denna ventil en full-boring design och precisionsbearbetad kula för att minimera tryckfallet och säkerställa tät avstängning. Den långa kroppskonfigurationen ger förbättrad strukturell stabilitet och inriktning för svetsade installationer, vilket gör den idealisk för tunga applikationer där säkerhet och hållbarhet är avgörande.

Drag

Robust tredelad konstruktion:

Delad kroppskonstruktion med stumsvetsändar (ANSI B16.25) för enkelt underhåll och utbyte av interna komponenter utan att koppla bort rörledningar.

Svetsade fogar testade till 1,5x MAWP (Maximum Allowable Working Pressure) för att förhindra läckage i miljöer med hög vibration.

Full-bore flödeseffektivitet:

Obegränsad flödesväg (lika med rördiametern) minskar turbulens och tryckförlust, vilket uppnår Cv-värden 20 % högre än standardventiler med reducerat hål.

Polerad kula (Ra ≤0,8μm) och PTFE-säte ger bubbeltät avstängning (API 598-standarder) och lågt arbetsmoment (≤15 N·m för 2" ventiler).

Högpresterande material:

Stomme: Kolstål (upp till 425°C) eller rostfritt stål (upp till 650°C), kompatibel med frätande medier som syror, alkalier och havsvatten.

Säte: Förstärkt PTFE, RPTFE eller metall-till-metall (stellite overlay) alternativ för temperaturer från -46°C till 815°C.

Säkerhetsförbättringar:

Inbyggd utblåsningssäker skaft och antistatisk enhet (ansluter kula till skaft för att avleda statisk laddning), uppfyller API 6D och ISO 14313 säkerhetsstandarder.

Låsbart handtag (90° rörelse) förhindrar obehörig användning, med valfri lägesindikator för visuell flödesstatus.

Ansökan

Idealisk för industriella processer som kräver exakt flödeskontroll:

Olja & Gas: På/av-kontroll i raffinaderirörledningar, brunnshuvuden och petrokemiska anläggningar, i enlighet med NACE MR0175 för surgasservice.

Kraftgenerering: Ång- och kondensatsystem i värmekraftverk, som tål högtrycksånga (upp till 250 bar) och snabba temperaturväxlingar.

Kemisk bearbetning: Hantering av frätande vätskor i kemiska reaktorer och blandningssystem, med varianter av rostfritt stål som uppfyller FDA 21 CFR Part 177 för livsmedelsklassade applikationer.

Vattenbehandling: Kraftiga vatten- och avloppsledningar, som ger tillförlitlig avstängning för pumpar, filter och lagringstankar.

FAQ

F: Vilka svetsstandarder uppfyller ändarna?

S: Stumsvetsändar uppfyller ANSI B16.25 och ASME B31.3, lämpliga för både GTAW (TIG) och GMAW (MIG) svetsprocesser.

F: Kan ventilen installeras i vertikala rörledningar?

S: Ja, den tredelade designen tillåter installation i alla riktningar, även om horisontell installation rekommenderas för optimal sätesslitagefördelning.

F: Vad är det typiska underhållsintervallet?

S: Rutinunderhåll (smörjning, sätesinspektion) var 12-24:e månad, beroende på medias korrosivitet och driftsfrekvens.

F: Finns brandsäkra konstruktioner tillgängliga?

S: Ja, valfri brandsäker konstruktion (API 607-kompatibel) med grafitpackning och metallsäten för nödavstängningssystem.
