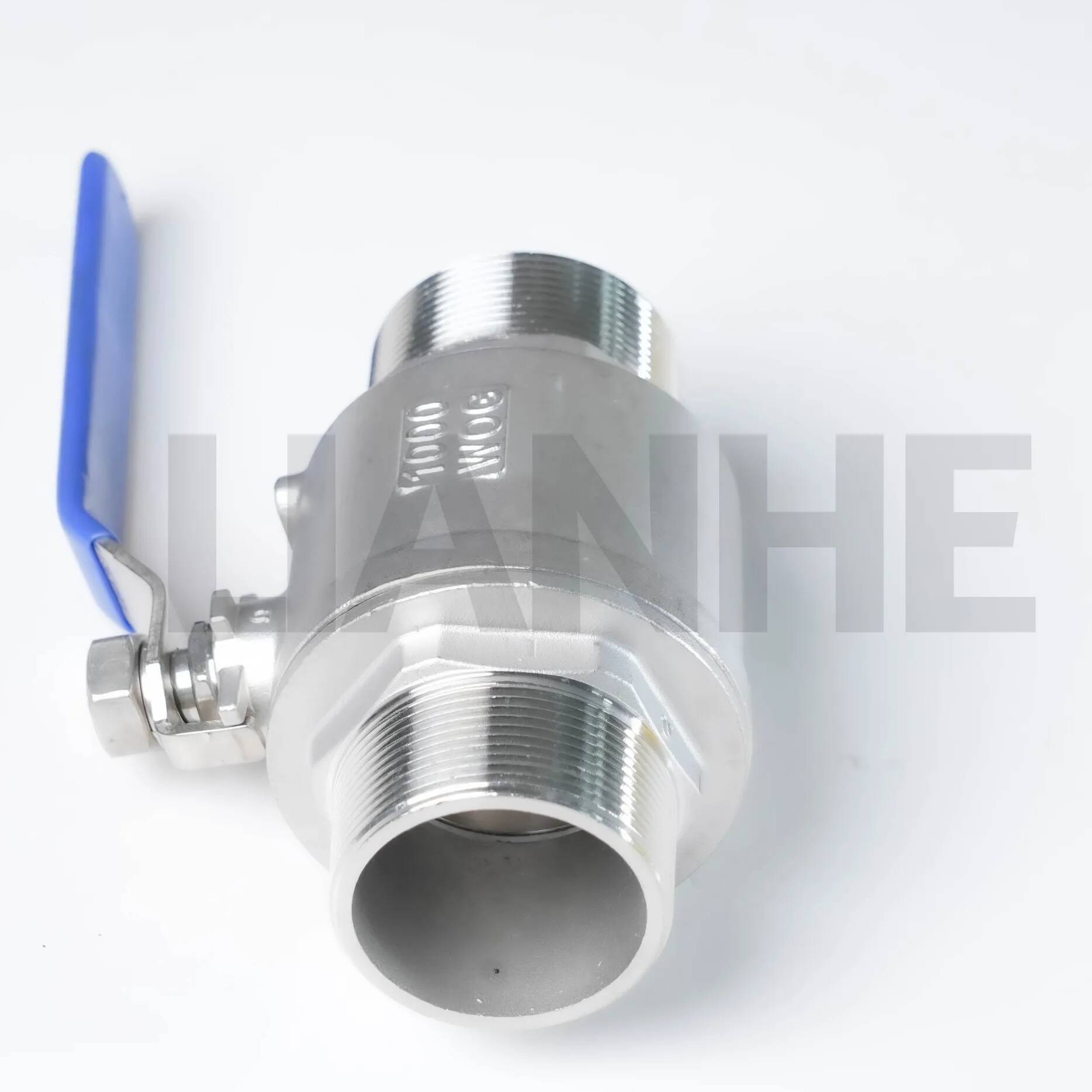

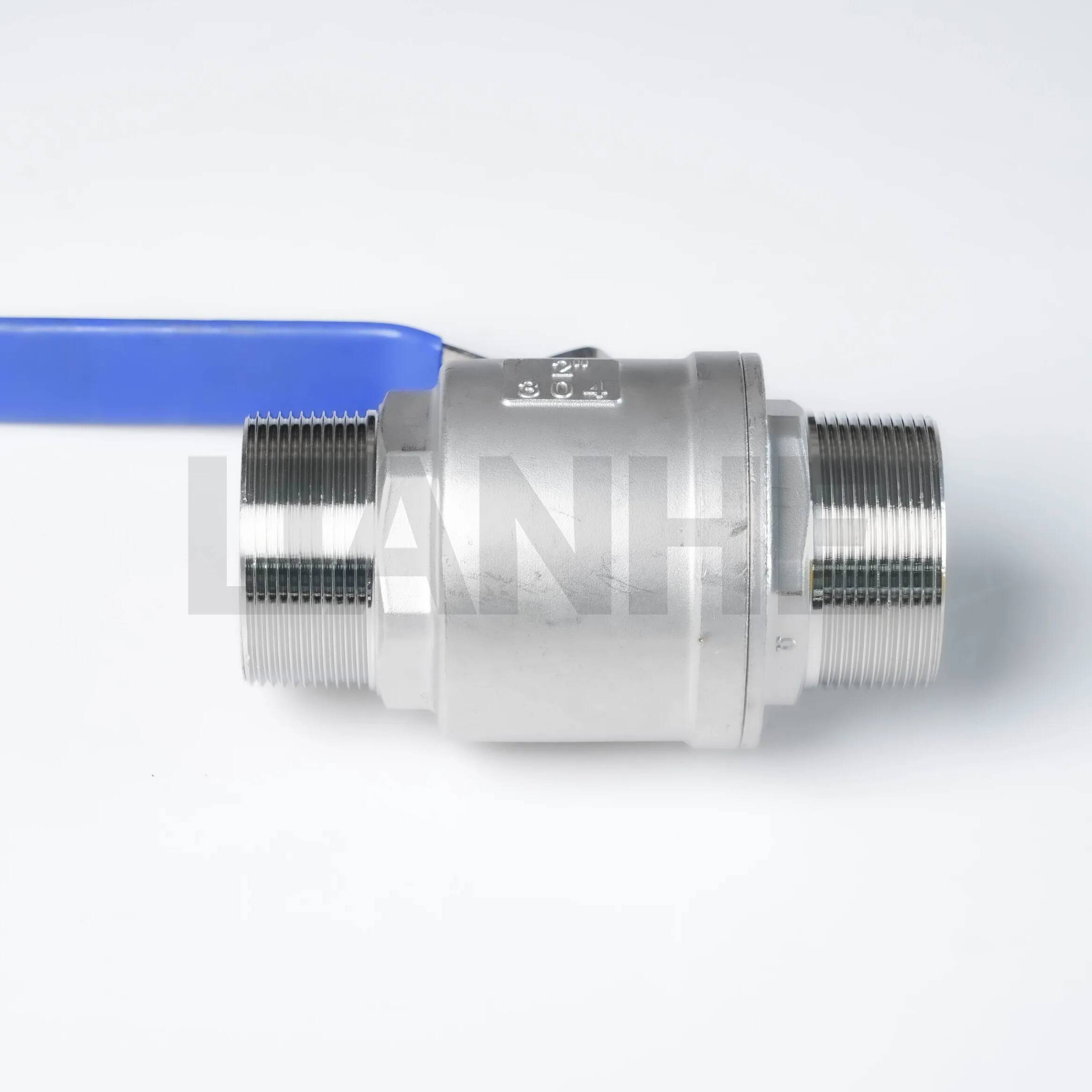

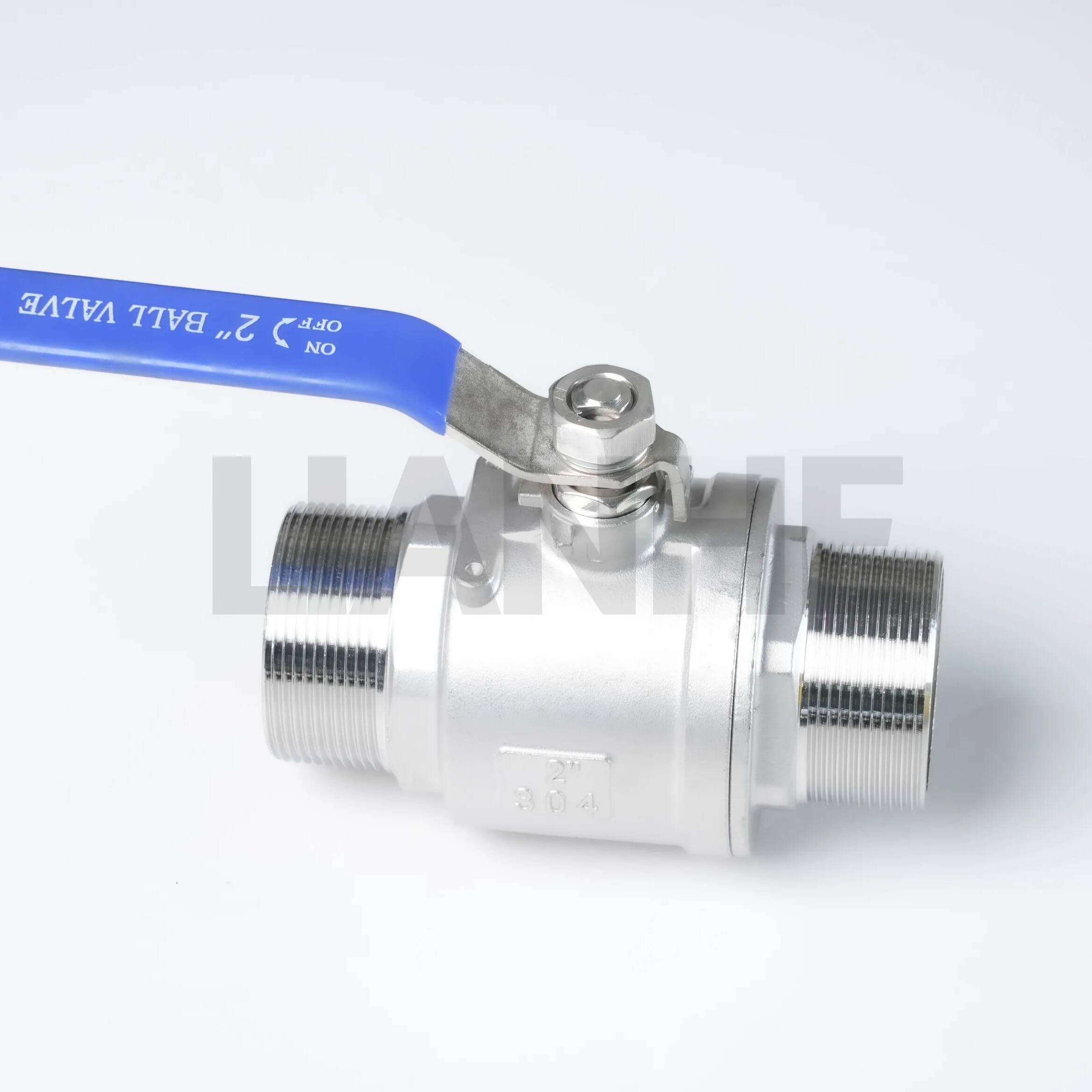

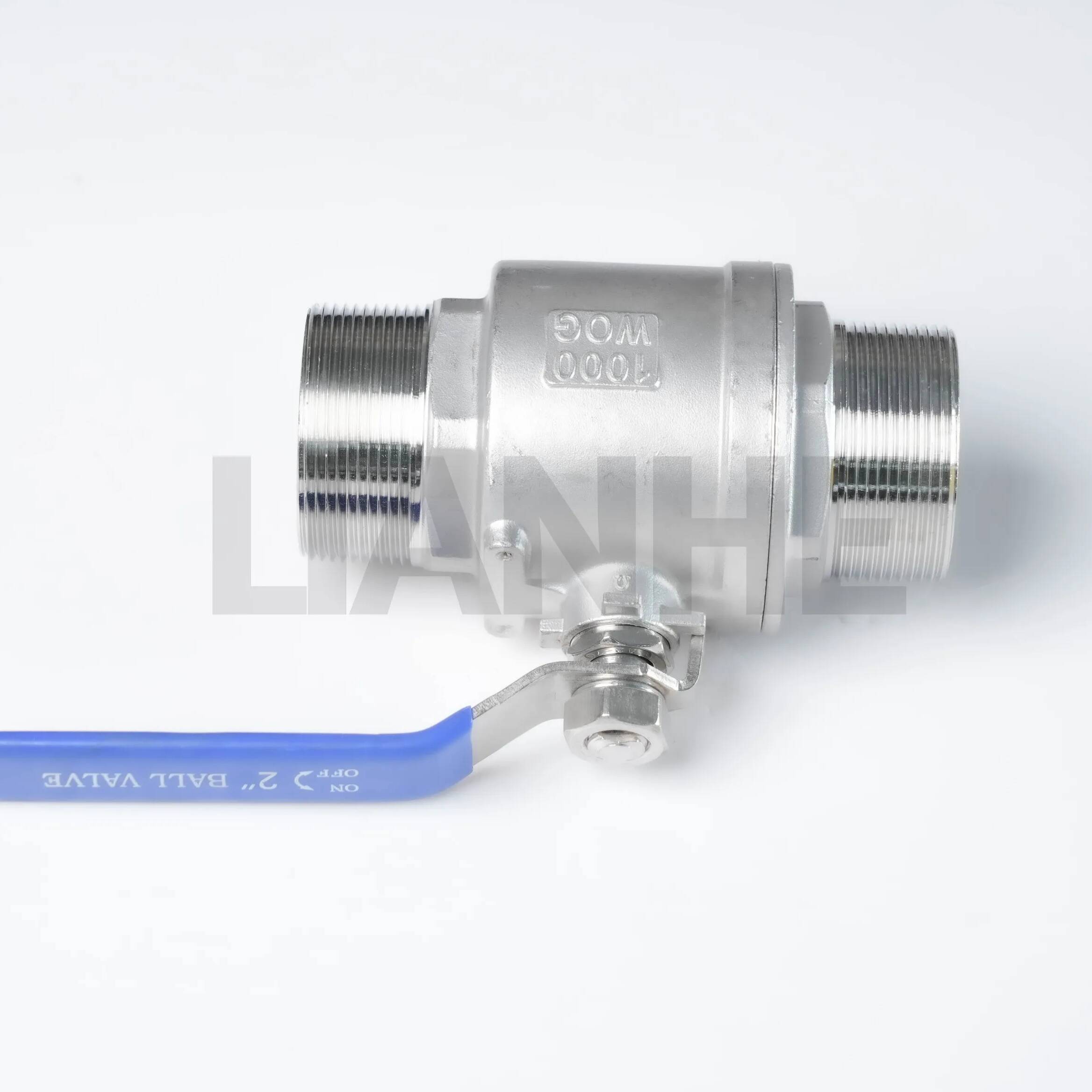

Högtrycks 2-delad hangängad kulventil i rostfritt stål för industriella system

Översikt

Den 2-delade hangängade kulventilen i högtrycksstål är en hållbar flödeskontrolllösning designad för högtrycksgängade system, som erbjuder pålitlig avstängning och lång livslängd i industriella applikationer. Tillverkad av 304 eller 316 rostfritt stål, har denna ventil han NPT-gängor (ANSI B1.20.1) och en fullhålsdesign, som kombinerar enkel installation med robust prestanda under extrema förhållanden.

Drag

Högtrycksmotstånd:

Klassad för 2 000 PSI (304 rostfritt stål) och 3 000 PSI (316 rostfritt stål) vid 20°C, med ett sprängtryck på 4x arbetstryck för säkerhetsmarginaler.

Solid skaft och kula (konstruktion i ett stycke) minskar felpunkter, lämplig för pulserande flöde i pumpens utloppsledningar och hydraulsystem.

Precisionsgängade anslutningar:

Han-NPT-gängor (avsmalnande) ger självåtdragande tätningar utan extra packningar, kompatibel med schema 80-rör och kraftiga kopplingar.

Gängor belagda med kärvskyddsmassa under montering, vilket minskar risken för gnagsår i installationer med högt vridmoment (rekommenderat vridmoment: 60 N·m för 1" ventiler).

Förbättrad tätningsteknik:

PTFE-säte med stödring förhindrar extrudering under högt tryck, vilket ger noll läckage (bubbeltät) enligt test enligt API 598.

Antistatisk anordning (fjäderbelastad) säkerställer elektrisk kontinuitet mellan kulan och spindeln, väsentligt för brandfarliga gastillämpningar för att förhindra gnistor.

Operationell mångsidighet:

Temperaturområde: -20°C till 180°C (PTFE-säte); -40°C till 260°C (RPTFE-säte), anpassningsbar till kylförvaring och varma processlinjer.

Finns i storlekarna 1/4" till 3" NPS, med valfri låsbar spak för att förhindra obehörig användning i säkerhetskritiska system.

Ansökan

Perfekt för högtrycksindustri och kommersiell användning:

Hydrauliska system: Styrventiler i tunga maskiner, pressar och formsprutningsmaskiner, säkerställer tillförlitlig avstängning under tryckstötar.

Tryckluftsledningar: På/av-kontroll i fabriks pneumatiska system, med 304 rostfritt stål som motstår fuktinducerad korrosion i luftkompressorer.

Petrokemiska anläggningar: Provtagningsventiler för flyktiga organiska föreningar (VOC), med 316 rostfritt stål som uppfyller OSHA-standarderna för hantering av farligt material.

Gruvutrustning: Vatten- och slurryledningar i underjordsdrift, som tål nötande partiklar och höga cykliska tryck.

FAQ

F: Kan ventilen installeras i en vertikal rörledning?

A:Ja, men se till att spaken är åtkomlig för användning; horisontell installation rekommenderas för optimalt sätesslitage.

F: Vad är skillnaden mellan versionerna 304 och 316 i rostfritt stål?

A:316 innehåller molybden för överlägsen kloridbeständighet, vilket gör den lämplig för havsvatten och kemiska tillämpningar, medan 304 är idealisk för allmänt bruk.

F: Hur man kasserar gamla ventiler på ett säkert sätt?

A:Återvinn genom certifierade metallåtervinningsföretag; 304/316 rostfritt stål är 100 % återvinningsbart utan förlust av egenskaper.

F: Krävs en övertrycksventil uppströms?

A:Ja, i system som är utsatta för tryckstötar (t.ex. pumpstarter) för att skydda ventilen och rörledningen från övertrycksskador.
