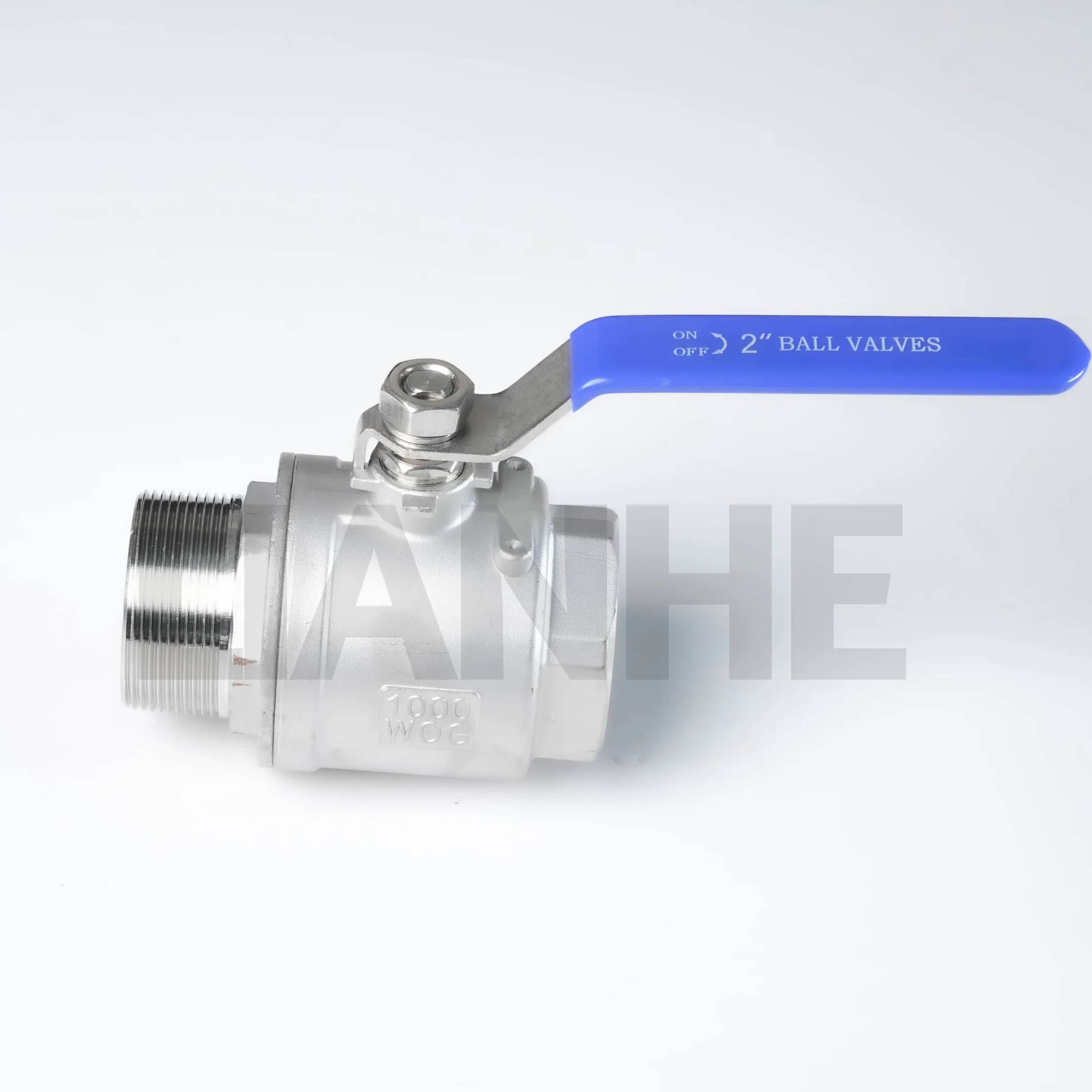

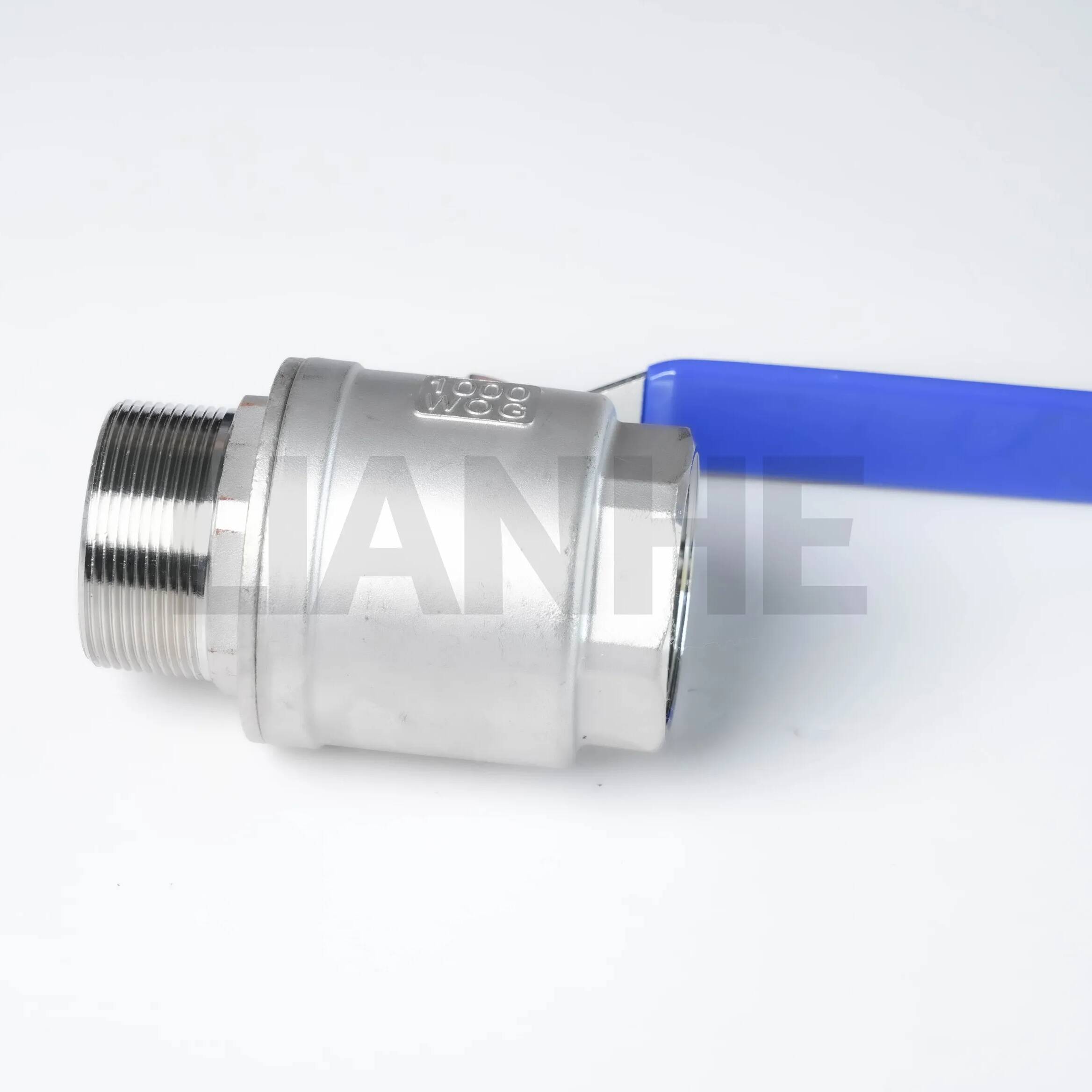

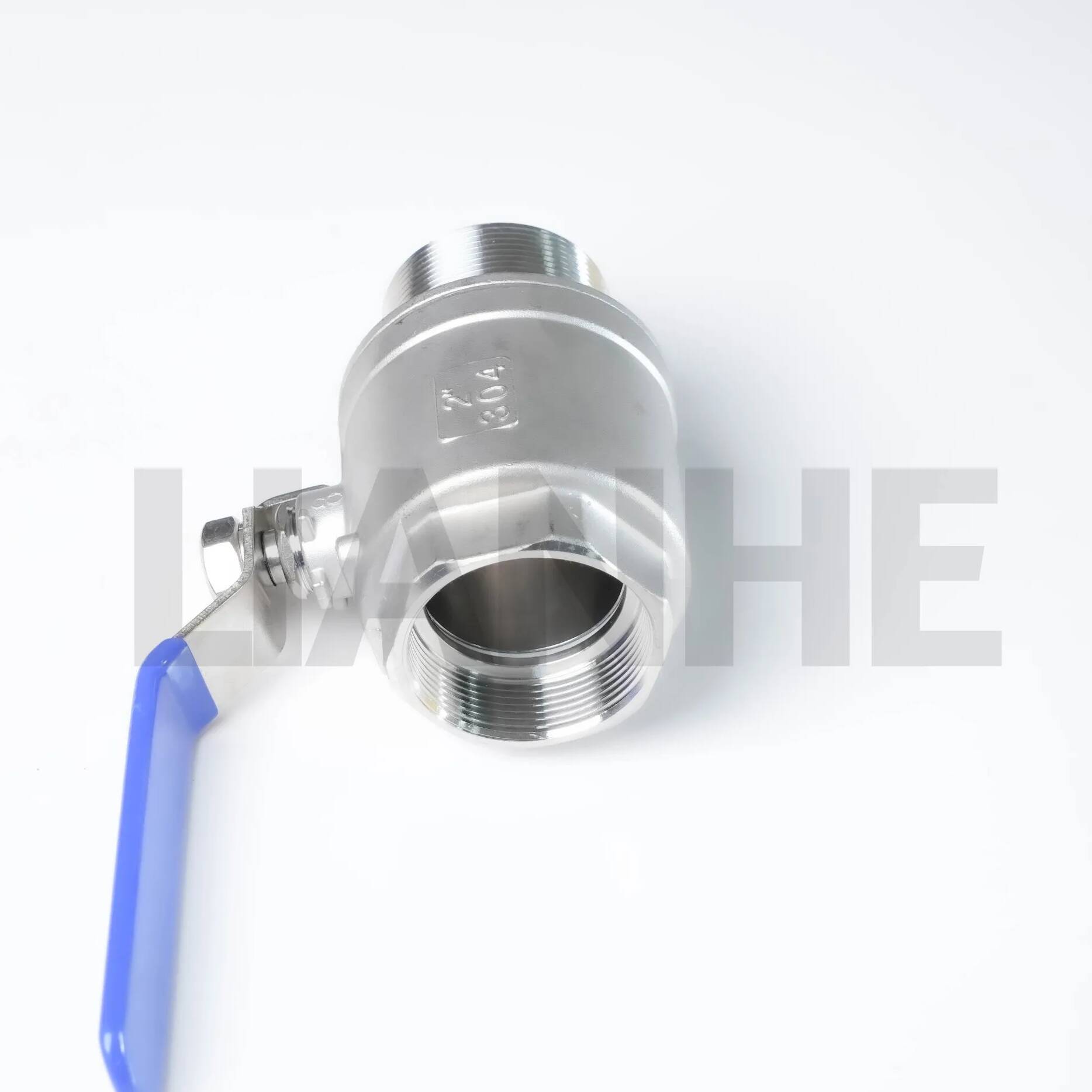

Kraftig rostfritt stål 2-delad F/M gängad kulventil för industriellt bruk

Översikt

Den kraftiga 2-delade F/M gängade kulventilen i rostfritt stål är en robust flödeskontrolllösning designad för högtrycks- och högkorrosionsindustriella applikationer. Tillverkad av 316 rostfritt stål, denna ventil har hon- och han-NPT-gängor (ANSI B1.20.1) och en design med full hål, vilket säkerställer pålitlig prestanda i tuffa miljöer där hållbarhet och läckagemotstånd är avgörande.

Drag

Industriell konstruktion:

316 kropp av rostfritt stål (ASTM A316) med 3,5 % molybdenhalt, ger 50 % bättre motståndskraft mot kloridfrätning än 304 rostfritt stål.

Tvådelad design med genomhärdat skaft (HRC 35-40) och förstärkt säteshållare, tål 1 500 PSI arbetstryck och 10 000 cykellivslängder.

Full-bore flödeseffektivitet:

Obegränsad flödesväg (hål lika med rördiametern) minskar tryckfallet med 25 % jämfört med reducerade portventiler, idealiskt för högflödessystem (t.ex. 50 GPM för 2" ventiler).

PTFE-säte med anti-extruderingsring ger bubbeltät avstängning (API 598) och lågt vridmoment (≤15 N·m för 2" ventiler) även efter 5 års drift.

Gängad anslutningsstyrka:

NPT-hongänga (inlopp) och NPT hangänga (utlopp) för säker rörinfästning, kompatibel med stål-, mässings- och PVC-rör, med valfria gängtätningsspår för ökat läckagemotstånd.

Kraftig handratt (aluminium eller rostfritt stål) ger 30 % mer vridmoment än standardspakar, lämpligt för manuell drift på svåråtkomliga platser.

Extrem miljöbeständighet:

Temperaturområde: -40°C till 260°C (RPTFE-säte), lämplig för kryogena vätskor, het olja och kemiska lösningsmedel.

Överensstämmer med NACE MR0175 för surgasservice, vilket gör den idealisk för olje- och gastillämpningar med H2S-koncentrationer ≤3 000 PPM.

Ansökan

Idealisk för krävande industriella miljöer:

Olje- och gasutforskning: På/av-kontroll i provtagningsledningar och kemiska injektionssystem, med 316 rostfritt stål som motstår vätesulfidkorrosion.

Kemisk bearbetning: Hantering av aggressiva medier som svavelsyra, natriumhydroxid och organiska lösningsmedel i reaktorer och destillationskolonner.

Marinteknik: Saltvattensballastsystem och plattformsrörledningar till havs, som tål konstant exponering för havsvatten och marina atmosfärer.

Kraftgenerering: Högtrycksmatarvattenledningar och ångfällor i kombianläggningar, som tål snabb termisk cykling och partikelerosion.

FAQ

F: Kan ventilen automatiseras med ett ställdon?

A:Ja, monteringsplattformen ISO 5211 (tillval) tillåter direkt montering av elektriska/pneumatiska ställdon för fjärrkontroll.

F: Vilket är det rekommenderade gängtätningsmedlet för kemiska tillämpningar?

A:Använd ett PTFE-baserat tätningsmedel som är resistent mot dina media; konsultera vårt tekniska datablad för kemiska kompatibilitetstabeller.

F: Hur man inspekterar sätesslitage i kritiska applikationer?

A:Utför ett årligt bubbeltest (5 PSI lufttryck) och kontrollera efter läckor; byt ut sätena om läckaget överstiger API 598-standarderna.

F: Är ventilen lämplig för abrasiva medier?

A:Ja, men installera en sil uppströms för att filtrera partiklar >50μm och överväg ett metall-till-metall-säte för förlängd livslängd.
