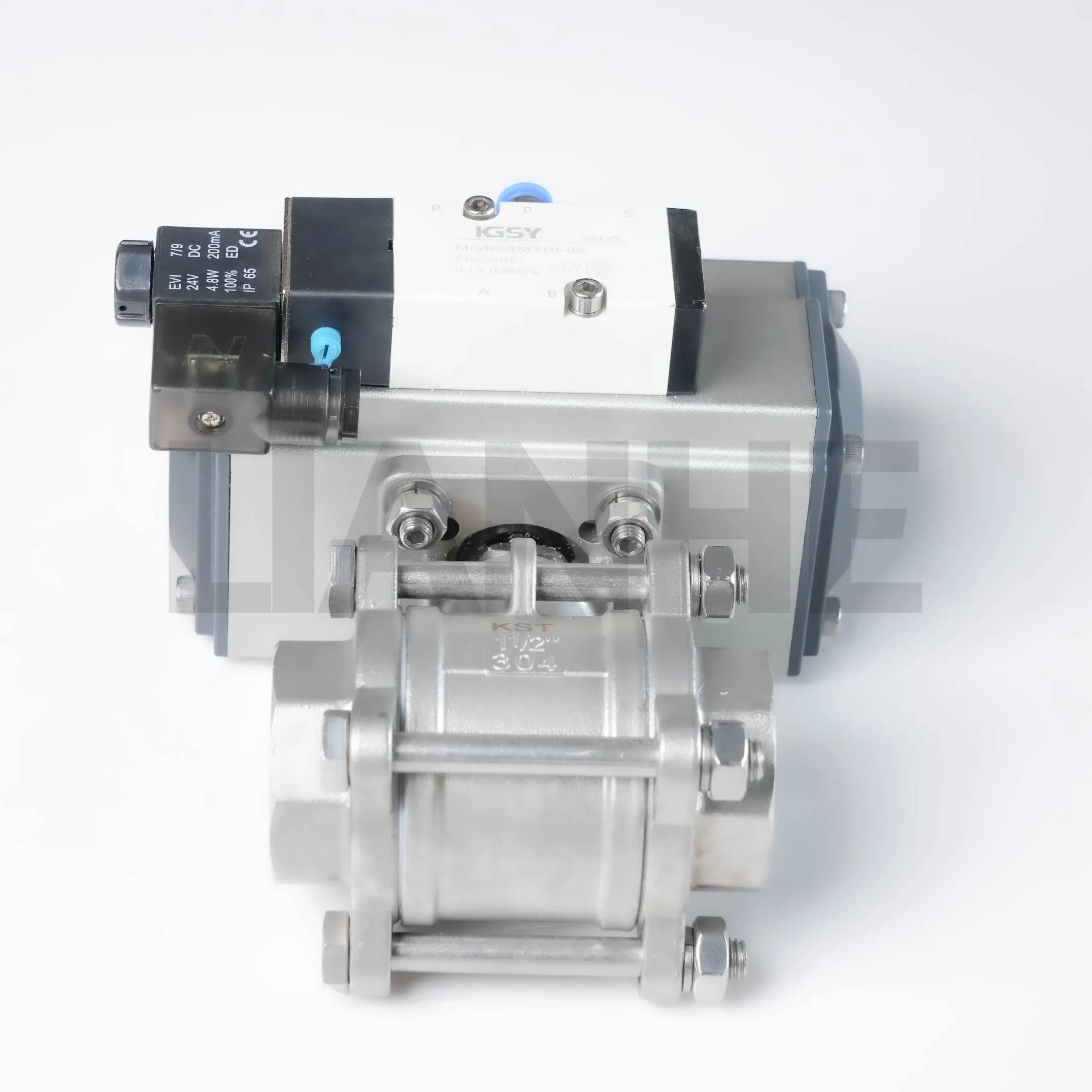

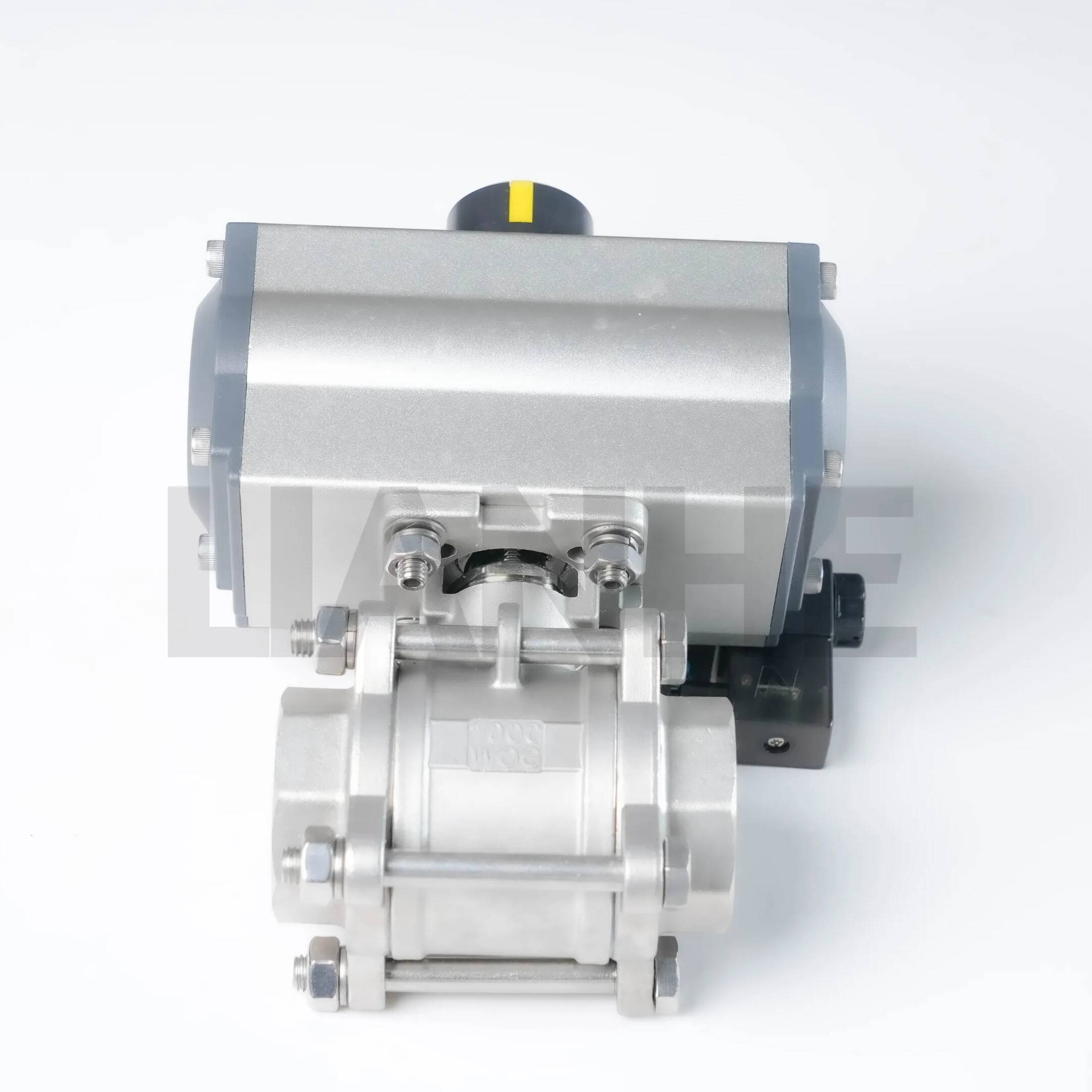

Pneumatiskt manövrerad 3-delad gängad kulventil för industriell automation

Översikt

Den pneumatiskt manövrerade 3-delade gängade kulventilen är en högtillförlitlig flödeskontrolllösning designad för snabb och effektiv drift i industriella automationssystem. Denna ventil är tillverkad av 316 rostfritt stål och har NPT-gängor (ANSI B1.20.1) och ett pneumatiskt ställdon, vilket ger snabb 90° kvartsvarvsrörelse för på/av-kontroll i tuffa, korrosiva miljöer.

Drag

Pneumatisk aktiveringsfördelar:

Dubbelverkande eller fjäderåtergående pneumatiskt ställdon (5-8 bar lufttryck), erbjuder felsäker drift (fjäderretur stänger/öppnar vid luftförlust) och cykeltider ≤3 sekunder för 2" ventiler.

ISO 5211 monteringsplattform säkerställer kompatibilitet med globala ställdonsvarumärken (t.ex. Festo, SMC), med valfria lägesställare för proportionell flödeskontroll.

Korrosionsbeständig design:

316 kropp av rostfritt stål (ASTM A316) med 3,5 % molybdenhalt, som motstår kloridgropar i marina och kemiska miljöer, med en passiverad yta som förlänger livslängden med 30 %.

PTFE-säte med anti-extruderingsring ger bubbeltät avstängning (API 598) i temperaturer från -40°C till 260°C (RPTFE-säte).

Precisionsgängade anslutningar:

NPT han-/hongänga för säker rörinfästning, kompatibel med schema 80-rör och kraftiga kopplingar, vridmomentklassad till 80 N·m för 2" ventiler för att motstå manöverkrafter.

Förstärkt kroppstjocklek vid gängövergångar (1,3x standard) förhindrar deformation under högcykelpneumatisk drift.

Säkerhet och efterlevnad:

Antistatisk enhet (fjäderbelastad) säkerställer elektrisk kontinuitet för gastillämpningar, vilket minskar riskerna för statisk urladdning i brandfarliga miljöer.

Överensstämmer med NACE MR0175 för surgasservice och ATEX/IECEx för användning i explosiva atmosfärer (zon 1/21), med flamskyddssatser som tillval.

Ansökan

Idealisk för höghastighets, högtillförlitlig industriell automation:

Olja och gas uppströms: Snabb avstängning i brunnshuvudstyrsystem och kemikalieinsprutningsledningar, med 316 rostfritt stål som motstår H2S-korrosion i surgasfält.

Mat & dryck: Hygienisk flödeskontroll i pastöriseringslinjer och CIP-system (Clean-in-Place), som uppfyller 3-A Sanitary Standards för direkt kontakt med livsmedel.

Kraftgenerering: Pneumatisk styrning av ångfällor och kondensatledningar i kombianläggningar, med snabb aktivering som minskar tryckstötar i turbinsystem.

Aerospace markstöd: Bränsle- och hydraulvätskekontroll i flygplansunderhållsanläggningar, med pneumatisk drift som säkerställer felsäker prestanda i höghöjdsmiljöer.

FAQ

F: Vilket lufttryck krävs för ställdonet?

A:Standarddrift vid 6 bar; minst 5 bar, max 10 bar. Använd en tryckregulator för att upprätthålla konsekvent prestanda.

F: Kan ventilen användas i vakuumsystem?

A:Ja, PTFE-sätet ger tillförlitlig tätning ner till 29" Hg vakuum, även om metall-till-metall-säten rekommenderas för extrema vakuumförhållanden.

F: Hur man förhindrar ställdonskorrosion i kustnära miljöer?

A:Välj ett ställdon med epoximålad aluminiumkropp eller komponenter i rostfritt stål och installera ett luftfilter för att ta bort fukt och saltpartiklar.

F: Vilken är den rekommenderade luftfilterstorleken för ställdonet?

A:Använd ett 5 μm klassificerat filter för att skydda ställdonet från partikelförorening, vilket säkerställer smidig drift och förlängd livslängd.
