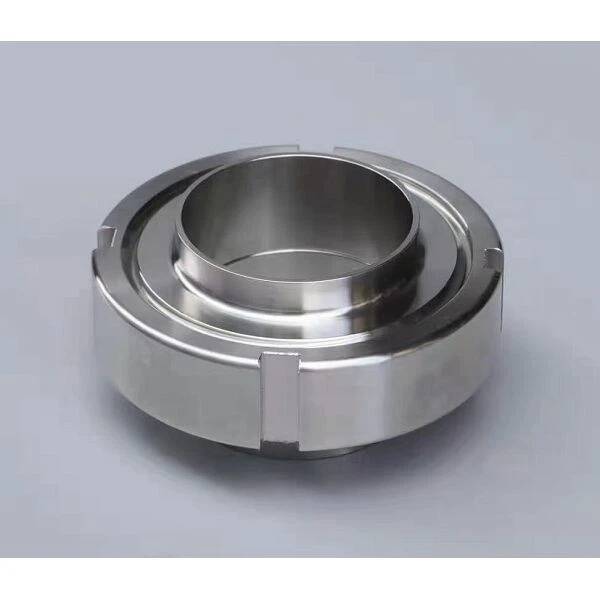

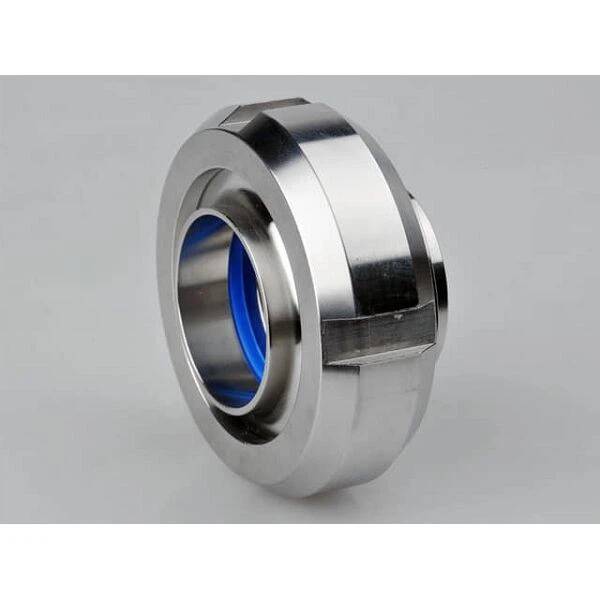

Rostfritt stål sanitetsunion

Produktbeskrivning

LIANHE rostfritt stål sanitetsunion är designad för att ge en säker, hygienisk och löstagbar anslutning i sanitära rörsystem. Dess flerkomponentstruktur gör att rörledningssektioner och utrustning kan anslutas, kopplas bort, inspekteras, rengöras eller bytas ut utan omfattande modifieringar av det omgivande rörsystemet.

Sanitetsfacket består av en mutter, handel, foder och packning. När de är korrekt monterade skapar dessa komponenter en stabil mekanisk anslutning och komprimerar packningen för att ge pålitlig tätningsprestanda.

Tillverkad genom precisionsformning och bearbetning, är produkten tillgänglig i SS304, SS316, SS304L och SS316L. Flera anslutningsalternativ, dimensionsstandarder, ytfinish och tätningskonfigurationer är tillgängliga för att möta olika sanitära bearbetningskrav.

Den släta inre ytan och den korrosionsbeständiga konstruktionen av rostfritt stål gör föreningen lämplig för dricksvatten, mejeriprodukter, öl, drycker och andra kompatibla livsmedelsklassade medier.

Tekniska specifikationer

Produktnamn:Rostfritt stål sanitetsunion

Storleksintervall:1/4"–4" (DN10–DN100)

Tillgängligt material:SS304, SS316, SS304L och SS316L

Tillämpliga standarder:3-A, SMS, IDF, DIN 11850/11851, ISO och RTJ-konfigurationer

Tillverkningsprocess:Formning och precisionsbearbetning

Produktkomponenter:

• Unionsmutter

• Manlig del

• Liner

• Packning

Anslutningsalternativ:Svetsände, klämände och gängad ände

Ytrengöring:Avfettning och rengöring

Inre ytjämnhet:Ra 0,4–0,8 μm

Yttre yta:Ra 0,8–1,6 μm

Produktmärkning:LOGO–Storlek–Material–Standard. Kundlogotyper, privata varumärken, batchinformation och andra anpassade märkningar kan appliceras enligt specifika krav.

Standardförpackning:Bubbelplast eller plastförpackningar, exportkartonger, skydd av vävda påsar och träfodral

Certifikat:GB/T 19001-2016, ISO 9001:2015 och CE-dokumentation för tillämpliga produkter

Stämpla:LIANHE

HS-kod: 7307290000

Ursprungsort:Wenzhou, Zhejiang, Kina

De slutliga måtten, anslutningstyp, gängspecifikation, packningsmaterial, ytjämnhet och dimensionsstandard bör bekräftas enligt den avsedda applikationen och matchande rörledningskomponenter.

Tillämpligt media

Sanitetsfacket i rostfritt stål kan användas med kompatibla sanitets- och livsmedelsgodkända medier, inklusive:

• Dricksvatten

• Mjölk och mejeriprodukter

• Öl

• Drycker

• Flytande livsmedelsprodukter

• Andra kompatibla hygieniska processmedia

Innan du beställer bör kunderna bekräfta kompatibiliteten hos det rostfria stålet och packningsmaterialet med det transporterade mediet, systemtrycket, driftstemperaturen, rengöringskemikalier och sanitetsprocedurer.

För läkemedel, bioteknik, livsmedel, mejeriprodukter, bryggning eller andra applikationer med hög renhet kan ytterligare materialspårbarhet, ytdokumentation, testning eller certifiering krävas.

Produktapplikationer

Sanitetskopplingen i rostfritt stål är lämplig för applikationer som kräver en löstagbar anslutning mellan sanitetsrör, ventiler, tankar, pumpar, instrument och processutrustning.

Typiska tillämpningar inkluderar:

• Mejeribearbetningssystem

• Öl och bryggutrustning

• Dryckesproduktionslinjer

• Dricksvattensystem

• Utrustning för livsmedelsförädling

• Farmaceutiska processsystem

• Bioteknikanläggningar

• Kosmetisk produktionsutrustning

• System som är rent på plats

• Sanitära tankar och kärl

• Pump och ventilanslutningar

• Allmänna hygieniska vätskeöverföringssystem

Den löstagbara strukturen gör inspektion, underhåll, rengöring och utrustningsbyte mer bekvämt. Det är särskilt användbart på platser som kräver periodisk demontering.

Produktfördelar

1. Utmärkt korrosions- och oxidationsbeständighet

2. Lång livslängd

3. Slät invändig yta med lågt flödesmotstånd

4. Slitstark och återvinningsbar konstruktion i rostfritt stål

5. Bekväm installation, demontering och underhåll

6. Minskade totala installations- och underhållskostnader

7. Hygienisk konstruktion för kompatibla sanitära applikationer

8. Flera anslutningsmetoder tillgängliga

9. Utbytbar tätningspackning

10. Precisionsbearbetade passande ytor

11. Flera rostfria stålkvaliteter tillgängliga

12. Anpassade märkningar och förpackningar stöds

Kopplingsstrukturen gör att rörledningsanslutningen kan öppnas utan att skära av det angränsande röret. Detta hjälper till att förenkla rutinmässig rengöring, inspektion, underhåll av utrustning och byte av komponenter.

Korrekt inriktning, val av packning, montering och åtdragning är avgörande för tillförlitlig tätning. Överdriven eller ojämn åtdragning kan skada packningen eller påverka anslutningens inriktning.

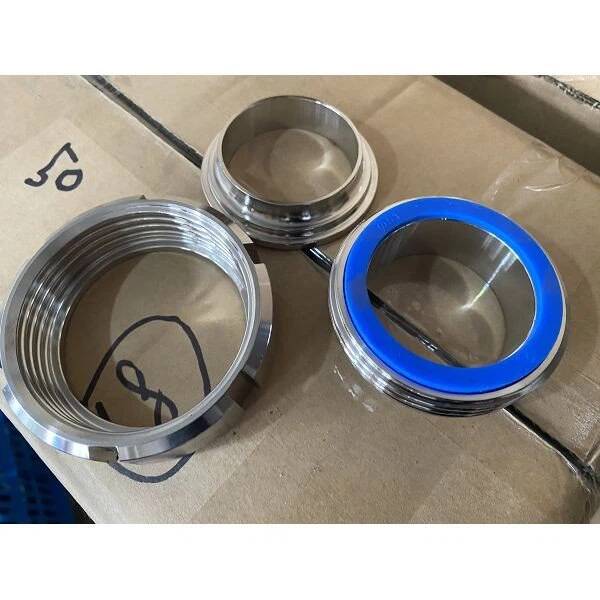

Produktkomponenter

Unionsmutter

Kopplingsmuttern ger den mekaniska kraft som krävs för att hålla ihop de monterade komponenterna. Dess gängor och kontaktytor ska hållas rena och fria från skador under installationen.

Manlig del

Hankomponenten utgör en sida av kopplingsförbandet och är tillverkad för att matcha den valda dimensionsstandarden och anslutningsmetoden.

Liner

Fodret bildar den motsatta sidan av anslutningen och hjälper till att placera och komprimera packningen när kopplingen är monterad.

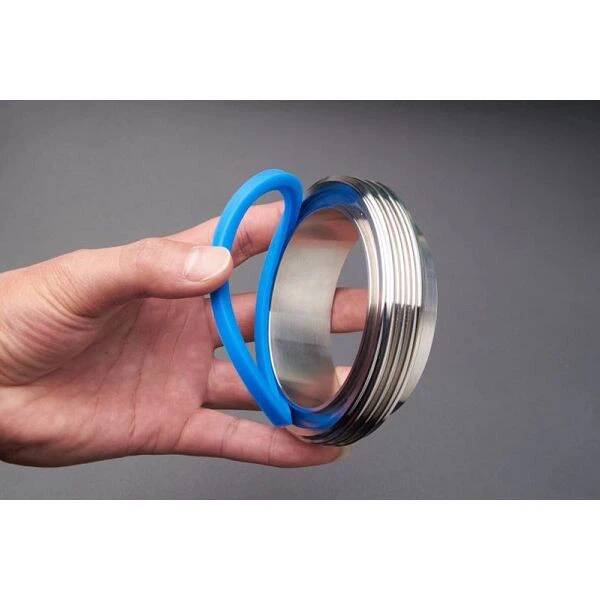

Packning

Packningen skapar tätningsgränssnittet mellan handelen och fodret. Dess material bör väljas enligt det transporterade mediet, driftstemperatur, tryck, hygienkrav och rengöringsprocedur.

Anslutningsalternativ

Anslutning av svetsände

Svetsändens konfiguration är utformad för permanent anslutning till ett kompatibelt rostfritt stålrör. Svetsprocedurer, tillsatsmaterial, värmekontroll, ytförberedelse och eftersvetsbehandling bör väljas enligt den rostfria stålkvaliteten och tillämpliga sanitära krav.

Kläm-ände-anslutning

Klämändens konfiguration stödjer bekväm montering och demontering. Kompatibla klämmor, hylsor och packningar bör väljas enligt tillämplig dimensionsstandard.

Anslutning med gängad ände

Den gängade änden gör att kopplingen kan anslutas till kompatibla gängade rörledningskomponenter. Gängtyp, diameter, stigning, tätningsstruktur och tillämplig standard bör bekräftas innan beställning.

Ytbehandling

Produkterna avfettas och rengörs efter bearbetning. Den invändiga ytan kan förses med en råhet på Ra 0,4–0,8 μm, medan den yttre ytan kan förses med en råhet på Ra 0,8–1,6 μm.

En kontrollerad inre ytfinish hjälper till att förbättra renheten och minska ackumuleringen av processrester. Erforderligt Ra-värde och mätplats ska anges i beställningen.

För högrenhet eller specialiserade sanitära applikationer kan kunder begära ytterligare polering, ytråhetsinspektion, rengöring eller passivering enligt projektkrav.

Produktmärkning

Standardproduktmärkningar kan inkludera:

• LIANHE logotyp

• Produktstorlek

• Materialkvalitet av rostfritt stål

• Tillämplig dimensionell standard

• Batch- eller spårbarhetsinformation, vid behov

Kundlogotyper, privata varumärken, projektnummer, värmenummer och andra anpassade märkningar kan appliceras enligt bekräftade orderkrav.

Förpackning

Varje sanitetsunion är skyddad med bubbelplast eller plastförpackning för att minska exponeringen för damm, fukt, repor och ytföroreningar.

Produkterna förpackas sedan i exportkartonger, förpackas med vävt påsskydd vid behov och konsolideras i trälådor för internationell transport.

Anpassade kartonger, kundlogotyper, etiketter, streckkoder, pallförpackning och andra exportförpackningsarrangemang kan tillhandahållas enligt bekräftade krav.

Offert och leverans

Offerttid:Normalt inom tre arbetstimmar efter att ha mottagit fullständig storlek, material, standard, anslutningstyp, packning, kvantitet och leveransinformation.

Citatets giltighet:Normalt 3–7 dagar, beroende på råvarupriser av rostfritt stål, växelkurser och aktuella marknadsförhållanden.

Leveranstid:Normalstora produkter tillgängliga från lager kan normalt levereras inom 3–7 dagar. Beställningar som kräver nyproduktion tar normalt cirka 25 dagar.

Det faktiska leveransschemat beror på vald storlek, material, dimensionsstandard, anslutningsmetod, packning, orderkvantitet, inspektionskrav och aktuell fabriksproduktionsplan.

Våra tjänster

1. Omfattande kunskap om internationella marknader och förmåga att stödja olika sanitära rörkrav.

2. Direkt tillverkning från vår egen fabrik i Wenzhou, Zhejiang, Kina.

3. Ett erfaret teknik- och produktionsteam fokuserade på att upprätthålla konsekvent produktkvalitet.

4. Effektiva tillverknings- och kostnadskontrollsystem utformade för att ge konkurrenskraftiga fabrikspriser.

5. Lång erfarenhet av produktion, kvalitetsledning och internationell försäljning av sanitetsprodukter.

OEM och kundanpassad produktion kan stödjas enligt kundens ritningar, prover, materialkrav, anslutningsstandarder, produktmärkningar, krav på ytfinish och förpackningsinstruktioner.

Tillverkare:LIANHE
Ursprungsort:Wenzhou, Zhejiang, Kina
