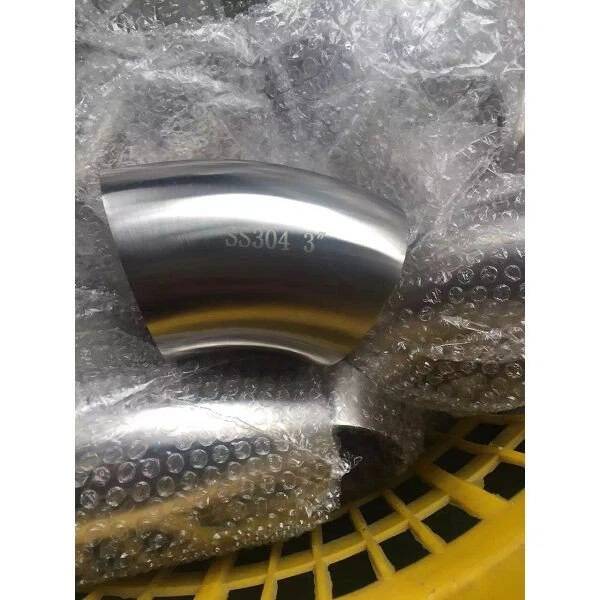

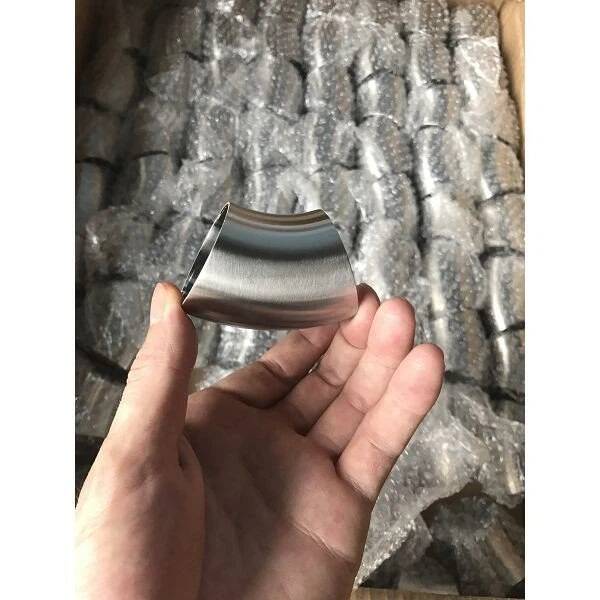

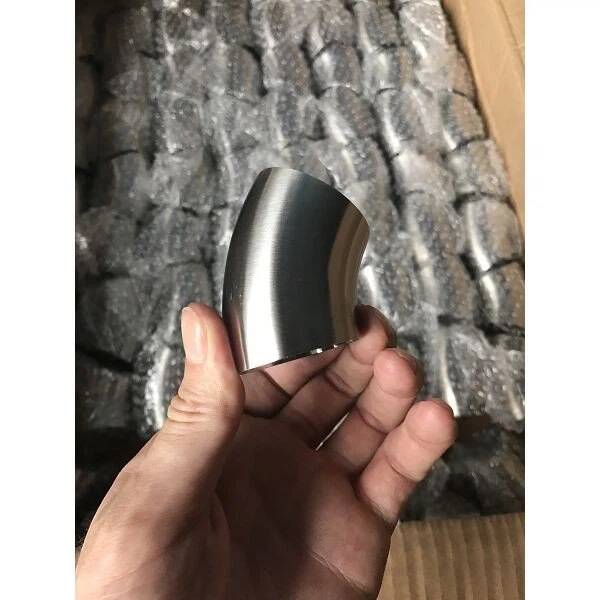

Rostfritt stål Sanitär 45° armbåge

Produktbeskrivning

LIANHE rostfritt stål sanitets 45° armbåge är designad för att ändra flödesriktningen med 45 grader i sanitära och hygieniska rörsystem. Dess mjuka krökta struktur hjälper till att upprätthålla effektiv vätskerörelse samtidigt som den minskar onödig turbulens och tryckförlust.

Den sanitära armbågen är tillverkad av korrosionsbeständigt rostfritt stål och är lämplig för mat, dryck, mejeriprodukter, dricksvatten, läkemedel, bioteknik och andra kompatibla hygieniska behandlingstillämpningar.

Långa och korta konfigurationer är tillgängliga för att tillgodose olika rörledningslayouter och krav på installationsutrymme. Flera storlekar, väggtjocklekar, rostfria stålkvaliteter, dimensionsstandarder, ytfinish och skräddarsydda märkningar kan levereras enligt kundens specifikationer.

Tekniska specifikationer

Produktnamn:Rostfritt stål Sanitär 45° armbåge

Storleksintervall:DN15–DN300

Armbågsvinkel:45 grader

Tillgängliga väggtjocklekar:1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm och 4,0 mm

Väggtjockleken varierar beroende på vald storlek, dimensionsstandard, anslutningsmått, driftsförhållanden och projektkrav.

Tillgängligt material:

• SS304 och S30408

• SS304L och S30403

• SS316 och SUS316

• SS316L och S31603

Tillämpliga standarder:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 och JIS G 3447

Tillgängliga konfigurationer:Lång typ och kort typ

Produktmärkning:LOGO–Storlek–Material. Produkter kan också märkas efter kundens önskemål.

Ytbehandling:Invändig och utvändig polering, upp till 320 korn

Standardförpackning:Plastförpackningar, exportkartonger, skydd av vävda påsar och träfodral

Certifikat:GB/T 19001-2016, ISO 9001:2015 och CE-dokumentation för tillämpliga produkter

Stämpla:LIANHE

HS-kod: 7307290000

Ursprungsort:Wenzhou, Zhejiang, Kina

Den slutliga storleken, väggtjockleken, materialkvaliteten, änddimensioner, ytfinish och tillämplig standard bör bekräftas i enlighet med den avsedda applikationen och passande rörledningskomponenter.

Produktapplikationer

Den sanitära 45-graders armbågen i rostfritt stål kan användas i hygieniska processer och vätskeöverföringssystem, inklusive:

• Dricksvattensystem

• Rörledningar för mejeribearbetning

• Utrustning för mjölkproduktion

• Öl och bryggsystem

• Linjer för bearbetning av drycker

• Utrustning för produktion av flytande livsmedel

• Farmaceutiska processsystem

• Bioteknikanläggningar

• Kosmetisk produktionsutrustning

• Rent på plats rörsystem

• Sanitära tankar och kärl

• Allmänna hygieniska vätskeöverföringsapplikationer

45-gradersböjen ger en gradvis förändring av rörledningens riktning och kan användas där en 90-graders sväng är onödig eller där rörlayouten kräver en mjukare riktningsövergång.

Innan du beställer bör kunderna bekräfta kompatibiliteten för den rostfria stålkvaliteten med det transporterade mediet, driftstemperatur, systemtryck, rengöringskemikalier och sanitetsprocedurer.

Produktfördelar

1. Jämn 45-graders förändring i flödesriktning

2. Utmärkt korrosions- och oxidationsbeständighet

3. Lång livslängd

4. Slät invändig yta med lågt flödesmotstånd

5. Minskad turbulens jämfört med skarpare riktningsändringar

6. Slitstark och återvinningsbar konstruktion i rostfritt stål

7. Bekväm installation och underhåll

8. Långa och korta konfigurationer tillgängliga

9. Flera rostfria stålkvaliteter tillgängliga

10. Lämplig för kompatibla hygieniska bearbetningssystem

11. Invändiga och utvändiga polerade ytor

12. Anpassade märkningar och förpackningar stöds

Den släta inre ytan hjälper till att minska ansamlingen av processrester och gör rutinrengöring mer bekväm. Detta stöder applikationer där hygien, renhet och produktrenhet är viktiga.

Faktiska sanitära prestanda beror på hela rörsystemet, inklusive produktgeometri, ytjämnhet, svetskvalitet, tätningskomponenter, dräneringsförhållanden, installationsprocedurer och rengöringsprocesser.

Lång- och korttypsalternativ

Lång typ

Den långa konfigurationen ger en större böjradie och en mer gradvis riktningsövergång. Det kan hjälpa till att minska turbulens och tryckförluster i applikationer där det finns tillräckligt med installationsutrymme.

Kort typ

Den korta konfigurationen är lämplig för rörledningar med begränsat installationsutrymme. Dess kompakta dimensioner kan förenkla dragning runt utrustning och andra rörledningskomponenter.

Den exakta centrumlinjeradien och dimensionsskillnaden mellan de långa och korta versionerna bör bekräftas enligt vald standard och produktritning.

Dimensionella standarder

Tillgängliga dimensionsstandarder inkluderar 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 och JIS G 3447.

Dessa standarder kan specificera olika ytterdiametrar, väggtjocklekar, böjradier, centrumlinjedimensioner, ändmått, toleranser och ytkrav.

Produkter tillverkade enligt olika standarder kanske inte är direkt utbytbara, även när deras nominella storlekar ser likadana ut.

Kunder bör tillhandahålla exakt erforderlig standard, storlek, väggtjocklek, böjradie, ändmått och passande rörinformation när de begär en offert.

För ersättnings- eller underhållsprojekt rekommenderas tekniska ritningar eller fysiska prover för att verifiera kompatibiliteten med det befintliga sanitära rörsystemet.

Ytbehandling

De invändiga och utvändiga ytorna kan poleras med en process specificerad som upp till 320 korn.

En polerad yta hjälper till att förbättra produktens renhet, utseende, korrosionsbeständighet och motståndskraft mot ansamling av processrester.

Om ett projekt kräver en specifik ytjämnhet ska erforderligt Ra-värde och mätplats anges separat. Enbart en poleringsbeteckning garanterar inte ett fast Ra-värde.

Ytterligare polering, passivering, rengöring eller ytbesiktning kan ordnas enligt projektets krav.

Produktmärkning

Standardproduktmärkningar kan inkludera:

• LIANHE logotyp

• Produktstorlek

• Materialkvalitet av rostfritt stål

• Batch- eller spårbarhetsinformation, vid behov

Kundlogotyper, privata varumärken, projektnummer, värmenummer och andra anpassade märkningar kan appliceras enligt bekräftade orderkrav.

Leveransbesiktning

Produkter inspekteras före leverans. Standardleveransinspektion omfattar:

• Materialkvalitet av rostfritt stål

• Ytterdiameter och väggtjocklek

• Armbågsvinkel

• Böjradie och mittlinjemått

• Ändmått

• Inre och yttre yttillstånd

• Svetsutseende, i förekommande fall

• Hydrostatisk testning vid behov

• Produktmärkning

• Mängder och förpackningar

Ytterligare inspektionsartiklar kan ordnas enligt tillämplig standard, avsedd användning och kundkrav.

Fabriksinspektionsrapporter och certifikat

Inspektionsrapporter och stödjande kvalitetsdokument kan tillhandahållas enligt de bekräftade specifikationerna och orderkraven, inklusive:

• EN 10204 3.1 Materialprovningscertifikat

• Råmaterialinspektionscertifikat

• Radiografisk testrapport, när tillämpligt

• Hydraulisk testrapport, där tillämpligt

• Dimensionell inspektionsrapport

• Besiktningsrapport för ytfinish

• Tredjepartsinspektionsrapport

• Andra projektspecifika kvalitetsdokument

Det erforderliga inspektionsomfånget, provningsförhållandet, dokumentationen, kraven på ytfinish och tredjepartsarrangemang bör bekräftas före produktion.

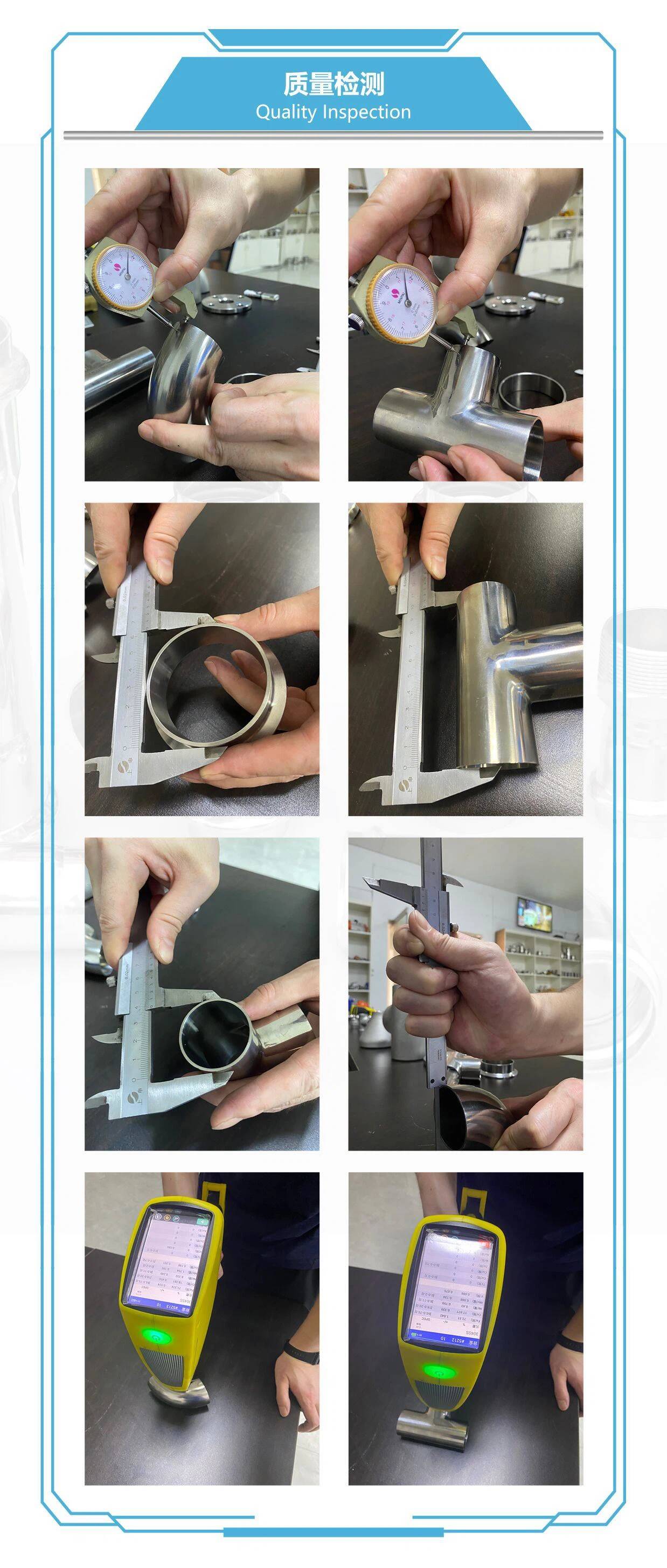

Produktkvalitetskontroll

LIANHE tillämpar processer och slutinspektionsprocedurer under råmaterialberedning, skärning, formning, bearbetning, svetsning, ytbehandling, testning, märkning och förpackning.

De huvudsakliga kvalitetskontrollprocedurerna inkluderar:

1. Inspektera ytterdiameter, väggtjocklek, materialkvalitet, dokumentation och yttillstånd för inkommande råvaror.

2. Kontrollera längden, skärpositionen och sluttillståndet för råmaterial efter kapning.

3. Inspektera ytterdiametern, väggtjockleken, böjvinkeln, böjradien, ändmått och andra kritiska mätningar efter bearbetning och formning.

4. Kontroll av svetsdimensioner, svetsutseende, inriktning och ytkvalitet efter svetsning, i förekommande fall.

5. Inspektera de inre och yttre ytorna efter polering och andra ytbehandlingsprocedurer.

6. Utföra hydrostatisk eller lufttäthetstestning enligt tillämpliga produkt- och inspektionskrav.

7. Inspektera produktmärkningar, kvantiteter, förpackningsmaterial, etiketter och fraktmärken före leverans.

Produkter godkänns för leverans efter att de tillämpliga inspektionsprocedurerna har genomförts.

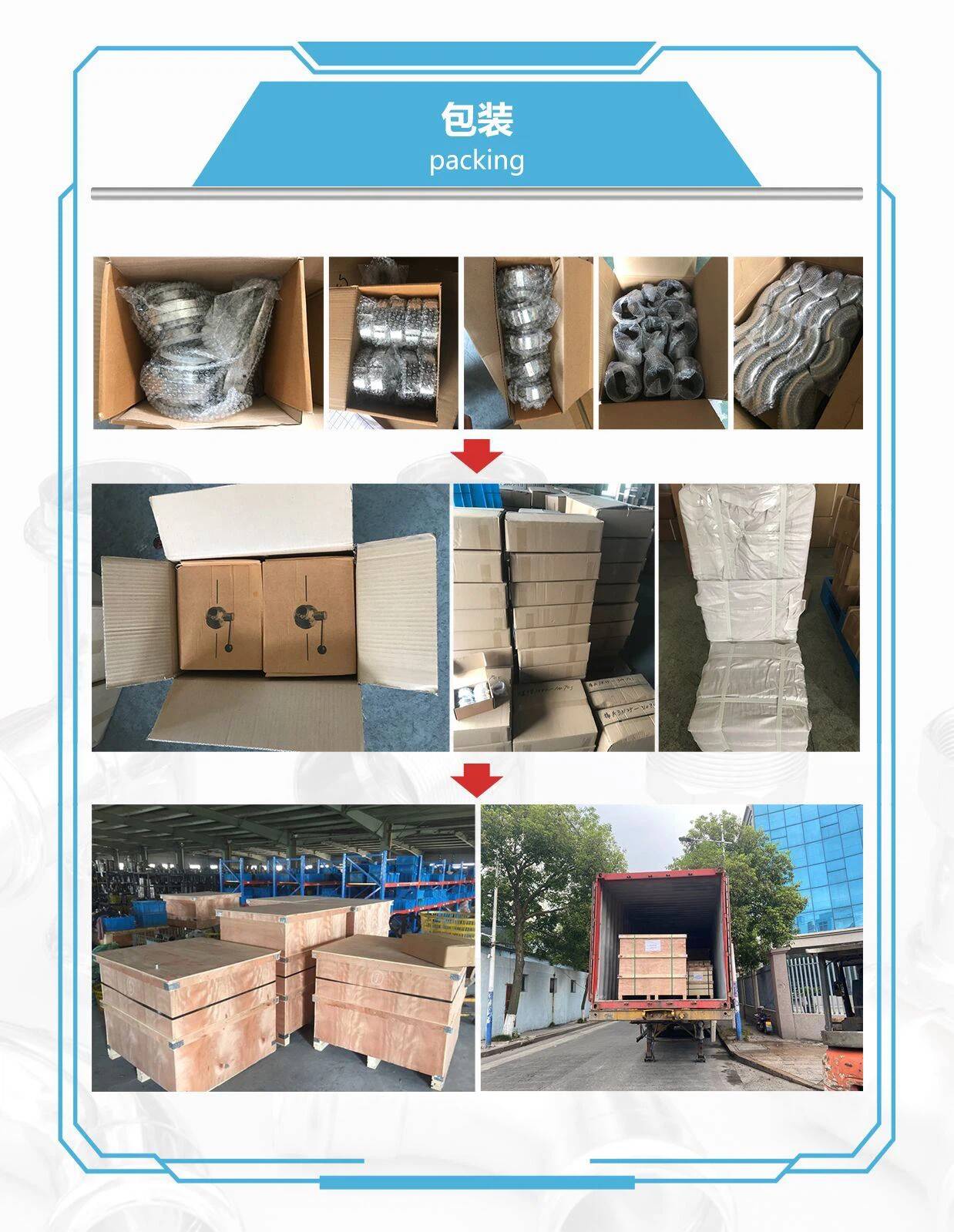

Förpackning

Varje sanitär 45-graders armbåge är skyddad med plastförpackning för att minska exponeringen för damm, fukt, repor och ytföroreningar.

Produkterna förpackas sedan i exportkartonger, förpackas med vävda påsskydd där så krävs, och konsolideras i trälådor för internationell transport.

Anpassade kartonger, kundlogotyper, etiketter, streckkoder, pallförpackning och andra exportförpackningsarrangemang kan tillhandahållas enligt bekräftade krav.

Minsta orderkvantitet och lager

Minsta orderkvantitet:Normalt 5–10 stycken, beroende på produktstorlek, material, dimensionsstandard och aktuellt lager.

Vi håller lager för många vanliga produkter och vanliga storlekar. Utvalda produkter kan ha upp till 5 000 stycken tillgängliga.

Eftersom lagernivåerna ändras kontinuerligt, bör faktiska lagerkvantiteter och omedelbar leveranstillgänglighet bekräftas på nytt när du begär en offert.

Prover och offert

Gratis prover:Prover kan tillhandahållas kostnadsfritt för dimensionskontroll och kvalitetsutvärdering. Internationella expressleveransavgifter betalas normalt av mottagaren.

Offerttid:Normalt inom tre arbetstimmar efter att ha mottagit fullständig storlek, material, dimensionsstandard, väggtjocklek, kvantitet och leveransinformation.

Citatets giltighet:Normalt 3–7 dagar, beroende på råvarupriser av rostfritt stål, växelkurser och aktuella marknadsförhållanden.

Leveranstid

Normalstora produkter tillgängliga från lager kan normalt levereras inom 3–7 dagar.

Beställningar som kräver nyproduktion tar normalt cirka 25 dagar. Det faktiska leveransschemat beror på vald storlek, material, dimensionell standard, orderkvantitet, inspektionskrav, förpackning och aktuell fabriksproduktionsplan.

Service efter försäljning

Vår standardproduktkvalitetsgaranti är ett år.

Om ett tillverkningsrelaterat kvalitetsproblem bekräftas under garantiperioden, kommer vårt team att undersöka orsaken och tillhandahålla en lämplig teknisk eller efterförsäljningslösning.

Kunder bör ange ordernummer, produktstorlek, materialkvalitet, dimensionell standard, väggtjocklek, installationsförhållanden, transporterat medium och relevanta foton eller videor för att hjälpa till med teknisk utvärdering.

Tillverkare:LIANHE
Ursprungsort:Wenzhou, Zhejiang, Kina
