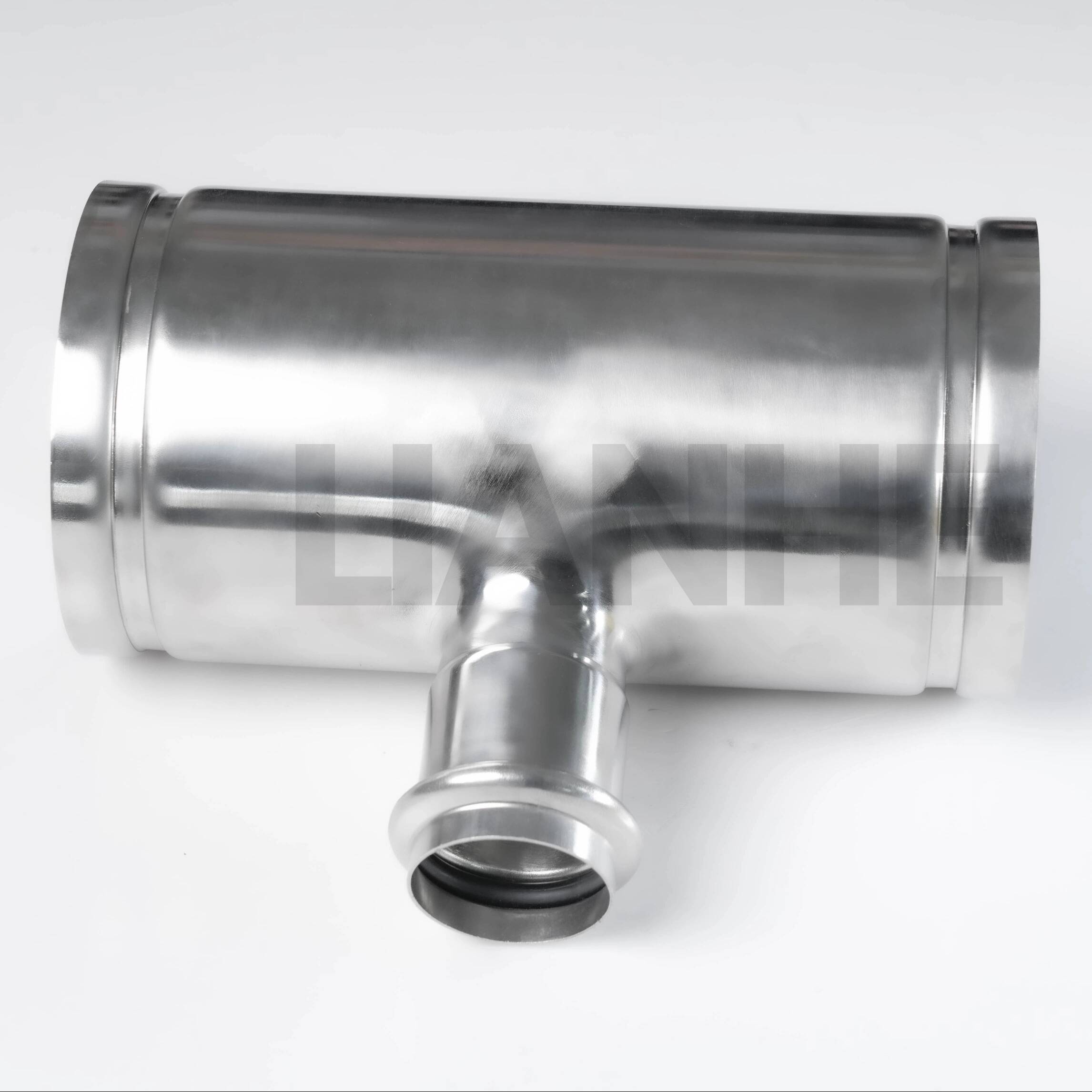

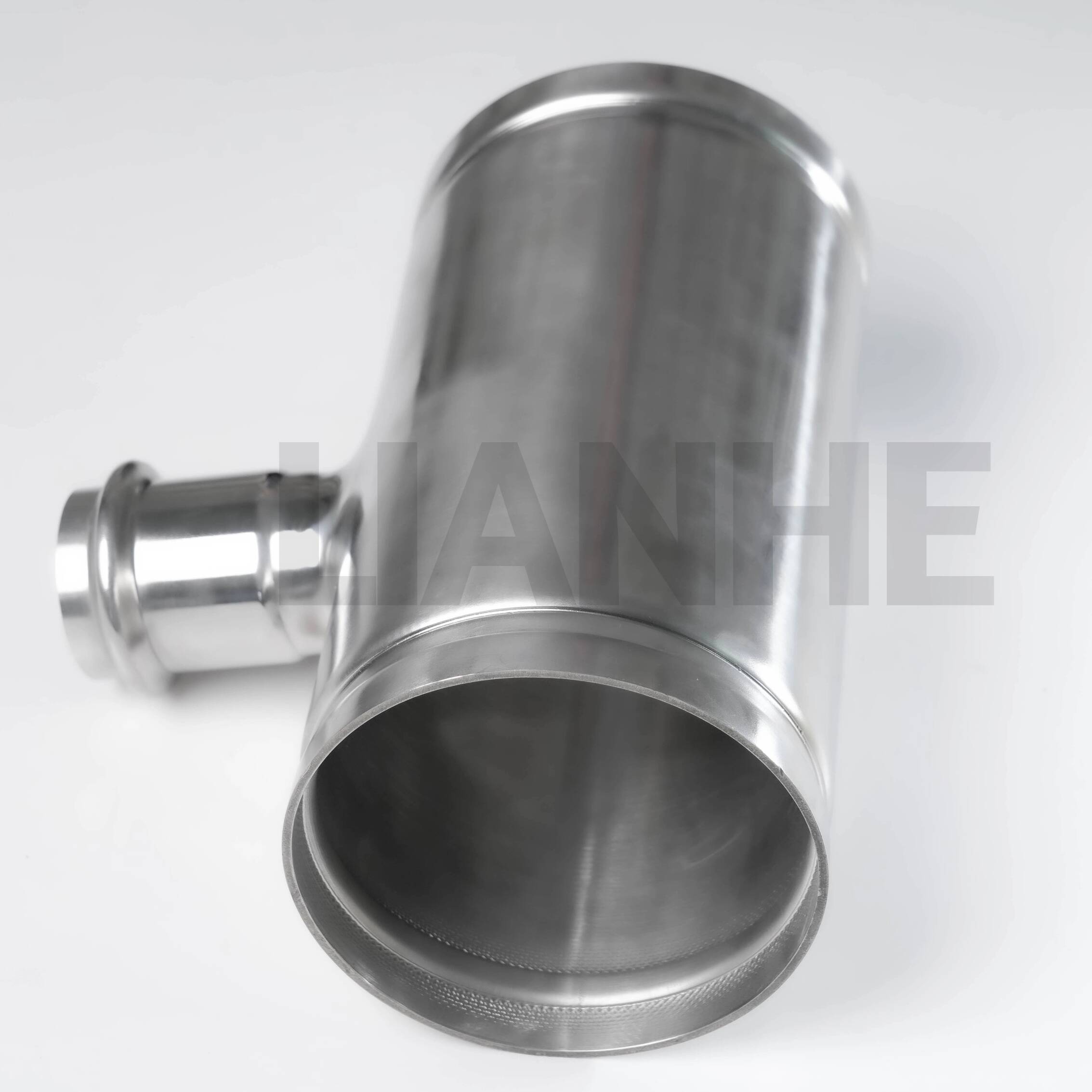

Rostfritt stål spår och press T-shirt

Produktbeskrivning

LIANHEs spår och press-T-rör i rostfritt stål är konstruerade för att skapa en stabil grenförbindelse i krävande vatten-, gas- och kompatibla vätsketransmissionssystem. Genom att kombinera en räfflad anslutning med en presspassningskoppling, stödjer kopplingen en effektiv rörledningsmontering och hjälper till att ansluta olika rörsektioner inom ett rörnät.

Dess mekaniskt formade rostfria stålkonstruktion ger pålitlig dimensionsnoggrannhet, korrosionsbeständighet och långsiktig strukturell stabilitet. Den strömlinjeformade inre passagen hjälper till att minska flödesmotståndet, medan de precisionsformade anslutningsändarna stödjer säker installation och pålitlig tätningsprestanda.

Tillgänglig i storlekar från 2" till 8" (DN50–DN200), spåret i rostfritt stål och press-T-stycket är lämpligt för industrianläggningar, kommersiella byggnader, bostadsområden, vattenreningsprojekt, värmeinstallationer och andra rörapplikationer med stor diameter.

Tekniska specifikationer

Produkttyp:Rostfritt stål spår och press T-shirt

Storleksintervall:2"–8" (DN50–DN200)

Väggtjocklek:1,0–5,0 mm

Tillämpliga standarder:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN och ASME

Tillgängligt material:

• 0Cr18Ni9, SS304, S30408, SUS304 och 1.4301

• 0Cr17Ni12Mo2, SS316 och SUS316

• SS304L, S30403 och 1.4306

• SS316L, S31603 och 1.4404

Anslutningstyp:Groove × Press Connection

Tryck-slut-alternativ:D-Type och S-Type

Nominellt tryck:PN16

Hydrostatiskt testtryck:2,5 MPa

Lufttäthetstesttryck:1,05 MPa

Tillämpligt packningstemperaturområde:-20°C till +110°C

Tillverkningsprocess:Mekaniskt framställd av rostfria rör

Ytbehandlingsalternativ:Vibrationspolering, magnetisk polering och betning

Produktmärkning:LOGO–OD–W.T.–Material. Kundlogotyper och anpassade markeringar kan appliceras enligt specifika orderkrav.

Stämpla:LIANHE

Ursprungsort:Wenzhou, Zhejiang, Kina

De faktiska tryck- och temperaturgränserna beror på produktstorlek, väggtjocklek, rostfritt stål, tätningsringsmaterial, transporterat medium och tillämplig projektstandard.

Applikationer och media som stöds

LIANHE rostfria spår och press-T-stycken är designade för mångsidig användning i kommersiella, bostäder, kommunala, marina och industriella rörprojekt. Kombinationsanslutningen hjälper ingenjörer att integrera räfflade huvudrörledningar med presspassade grenrörledningar samtidigt som en effektiv installationsprocess bibehålls.

Tillämpliga medier:

• Dricksvatten

• Kallt vatten och varmt vatten

• Avloppsvatten

• Industriellt vatten

• Olja och kompatibla flytande media

• Gas och kompatibla gasformiga medier

Typiska användningsområden:

• Ingenjörs- och infrastrukturprojekt

• Fartyg och marina rörledningsinstallationer

• Kommersiella byggnader

• Bostadshus

• Sjukhus och sjukvårdsinrättningar

• Hotell och offentliga anläggningar

• Miljöskyddsutrustning

• Vattenreningsanläggningar

• Värmesystem

• Luftkonditioneringssystem

• Industriella bearbetningsanläggningar

Armaturerna kan användas i vattenförsörjningssystem, gasdistributionssystem, direkta dricksvattenledningar, avloppsvattensystem, miljöskyddsledningar, ångsystem, värmeledningar, luftkonditioneringsnät och industriella vattensystem.

Innan du beställer bör kunderna bekräfta kompatibiliteten hos det rostfria stålmaterialet och packningen med det transporterade mediet, driftstemperatur, systemtryck och installationsmiljö.

Produktfördelar

Det rostfria spåret och press-T-stycket ger en praktisk balans mellan mekanisk hållfasthet, korrosionsbeständighet, installationseffektivitet och långvarig driftprestanda.

Viktiga produktfördelar inkluderar:

1. Högt mekaniskt motstånd och tryckmotstånd

2. Utmärkt korrosions- och oxidationsbeständighet

3. Lång livslängd

4. Lågt internt flödesmotstånd

5. Bra vibrationer och seismisk prestanda

6. Pålitlig förgreningsanslutning

7. Miljövänlig konstruktion i rostfritt stål

8. Snabb och bekväm installation

9. Lämplig för dold installation där det är tillåtet

10. Minskade totala installations- och underhållskostnader

11. Bra slitstyrka

12. Hygienisk konstruktion för lämpliga dricksvattensystem

13. Pålitlig tätningsprestanda med minskad läckagerisk

Den räfflade änden möjliggör bekväm anslutning till en kompatibel räfflad rörledning, medan pressänden ger en snabb mekanisk anslutning till grenröret. Denna kombinerade design kan minska svetsning på plats, förenkla installationsprocedurerna och förkorta byggschemat.

Korrekt rörförberedelse, spårdimensioner, insticksdjup, val av packning, kalibrering av pressverktyg och slutinspektion är avgörande för att erhålla tillförlitlig tätning och mekanisk prestanda.

Kvalitetssäkring och certifikat

LIANHE tillämpar kvalitetskontrollprocedurer under råmaterialinspektion, rörkapning, mekanisk formning, svetsning, värmebehandling, ytbehandling, tryckprovning, produktmärkning och förpackning.

Tillgängliga certifikat:

• GB/T 19001-2016

• ISO 9001:2015

• CE-dokumentation för tillämpliga produkter

• Sanitetslicens

Tillgängligheten och omfattningen av individuella certifikat bör bekräftas enligt den valda produkten och den avsedda marknaden.

Fabriksinspektionsrapporter

Inspektionsrapporter och stödjande dokument kan tillhandahållas enligt överenskomna produkt- och beställningskrav, inklusive:

• EN 10204 3.1 Materialprovningscertifikat

• Råmaterialinspektionscertifikat

• Radiografisk testrapport, när tillämpligt

• Hydraulisk tätningstestrapport

• Dimensionell inspektionsrapport

• Inspektionsrapport för anslutningsände

• Tredjepartsinspektionsrapport

• Andra projektspecifika kvalitetsdokument

Inspektionsomfattningen, testförhållandet, dokumentkraven och tredje parts bevittningsarrangemang bör bekräftas före produktion.

Testprocedurer

Tillgängliga produkttester inkluderar:

• Hydrostatiskt trycktest

• Lufttäthetstest

• Arbetstryckstest

• Negativt trycktest

• Utdragningstest

• Cykeltest för kall- och varmvattentemperatur

• Hydrostatiskt böj- och torsionstest

• Hydrostatisk vibrationstest

• Hydrostatisk slagtest

Leveransinspektion:Material, yttillstånd, produktdimensioner, hyls- och spårdimensioner, hydrostatisk prestanda, lufttäthet, produktmärkning, kvantiteter och förpackning.

Tillämpliga tester beror på produktspecifikation, styrande standard, avsedd tillämpning och bekräftad inspektionsplan.

Produktkvalitetskontroll i åtta steg

Kvalitetskontrollpersonal utför process- och slutinspektioner under hela produktionen. Produkter inspekteras före leverans för att säkerställa att deras material, dimensioner, anslutningsändar, ytor och förpackningar överensstämmer med de bekräftade orderkraven.

1. Inspektera ytterdiametern, väggtjockleken, materialkvaliteten och yttillståndet för inkommande råmaterial.

2. Kontrollera längden, skärpositionen och sluttillståndet för råvarorna efter kapning.

3. Inspektera hylsan, spåret, ytterdiametern och väggtjockleken efter bearbetning och mekanisk formning.

4. Kontrollera svetsdimensioner, svetsutseende och ytkvalitet efter svetsning och formning.

5. Inspektera ytan, dimensionerna, spåret och hylsan efter värmebehandling.

6. Verifiera ytkvaliteten efter vibrationspolering, magnetisk polering, betning eller annan ytbehandling.

7. Utför hydrauliska tryck- och lufttäthetsprovningar enligt tillämpliga inspektionskrav.

8. Inspektera produktmärkningar, kvantiteter, etiketter, förpackningsmaterial och fraktmärken före leverans.

Produktionskapacitet och fabriksutrustning

Vår tillverkningsanläggning är utrustad för att stödja stabil produktion av presskopplingar av rostfritt stål och räfflade rörkopplingar för standard- och skräddarsydda internationella projekt.

Produktionsutrustningen inkluderar fem automatiska produktionslinjer för svetsning av rör, två laserskärningsmaskiner, fem vibrationspoleringsmaskiner, två magnetpolermaskiner, fem lufttäthets- och hydrauliska testenheter, tre formningsmaskiner, tre spårmaskiner, två borrmaskiner, tio CNC-svarvar och sex slutbearbetningsmaskiner.

Ytterligare utrustning inkluderar två vertikala hydroformningsmaskiner, två hydroformningsmaskiner av ramtyp, tio rörbockningsmaskiner, åtta automatiska argonbågsvetsmaskiner, fyra hydrauliska ritmaskiner, fyra höghastighetshydrauliska stansmaskiner, två lasermarkeringsmaskiner, två förpackningsenheter och annan relaterad tillverknings- och inspektionsutrustning.

Våra tjänster

1. Omfattande kunskap om internationella marknader och förmåga att stödja olika tekniska krav.

2. Direkt tillverkning från vår egen fabrik i Wenzhou, Zhejiang, Kina.

3. Ett erfaret teknik- och produktionsteam fokuserade på att upprätthålla konsekvent produktkvalitet.

4. Effektiva tillverknings- och kostnadskontrollsystem utformade för att ge konkurrenskraftiga fabrikspriser.

5. Lång erfarenhet av produktion, kvalitetsledning och internationell försäljning av pressbeslag i rostfritt stål.

OEM- och ODM-tjänster är tillgängliga. Produkter kan tillverkas enligt kundens ritningar, prover, tekniska specifikationer, produktmärkningar, förpackningsdesigner och inspektionskrav.

Förpackning

Varje produkt skyddas med en plastpåse för att minska exponeringen för damm, fukt och ytföroreningar. Beslagen packas sedan i förstärkta exportkartonger och konsolideras i trälådor vid behov.

Skräddarsydda kartonger, kundlogotyper, etiketter, streckkoder, pallförpackning och andra förpackningsarrangemang kan levereras enligt de bekräftade beställningskraven.

Frakt och leverans

Tillgängliga handelsvillkor:EXW, FOB, CFR, CIF, DDP och DDU

Produkter kan levereras med sjöfrakt, flygfrakt, landtransport eller internationell expresstjänst.

Leveranstid:Normalstora produkter tillgängliga från lager kan normalt levereras inom 3–7 dagar. Beställningar som kräver nyproduktion tar normalt cirka 25 dagar.

Det faktiska leveransschemat beror på produktspecifikationerna, kvantitet, materialtillgänglighet, inspektionskrav, anpassad förpackning och aktuell fabriksproduktionsplan.

Kommersiella villkor

HS-kod: 7307230000

Minsta orderkvantitet:Normalt 5–10 stycken, beroende på produktstorlek och aktuellt lager.

Vi har lager av många vanliga produkter och vanliga storlekar. Utvalda produkter kan ha upp till 5 000 stycken tillgängliga, vilket stöder flexibla beställningskvantiteter och korta leveranstider. Faktiskt lager bör bekräftas på nytt när du begär en offert.

Betalningsvillkor:En T/T-deposition på 30 % krävs i förväg, och resterande 70 % T/T-saldo betalas före leverans. Specifika betalningsvillkor kan diskuteras enligt beställningen.

Tillgängliga betalningsmetoder inkluderar T/T, Western Union, PayPal och andra ömsesidigt överenskomna metoder.

Offerttid:Normalt inom tre arbetstimmar efter att ha mottagit fullständiga produktspecifikationer och kvantitetskrav.

Citatets giltighet:Normalt 3–7 dagar, beroende på råvarupriser av rostfritt stål, växelkurser och aktuella marknadsförhållanden.

Gratis prover:Prover kan tillhandahållas kostnadsfritt för dimensionskontroll och kvalitetsutvärdering. Internationella expressleveransavgifter betalas normalt av mottagaren.

Service efter försäljning

Vår standardproduktkvalitetsgaranti är ett år. Om ett tillverkningsrelaterat kvalitetsproblem bekräftas under garantiperioden, kommer vårt team att undersöka orsaken och tillhandahålla en lämplig teknisk eller efterförsäljningslösning.

Kunder bör tillhandahålla produktmodell, ordernummer, installationsförhållanden, driftstryck, arbetstemperatur, transporterat medium och relevanta foton eller videor för att hjälpa till med teknisk utvärdering.

Tillverkare och ursprungsort:LIANHE — Wenzhou, Zhejiang, Kina
