Rostfritt stålspår 45DEG armbåge för kraftiga rördragningar

Översikt

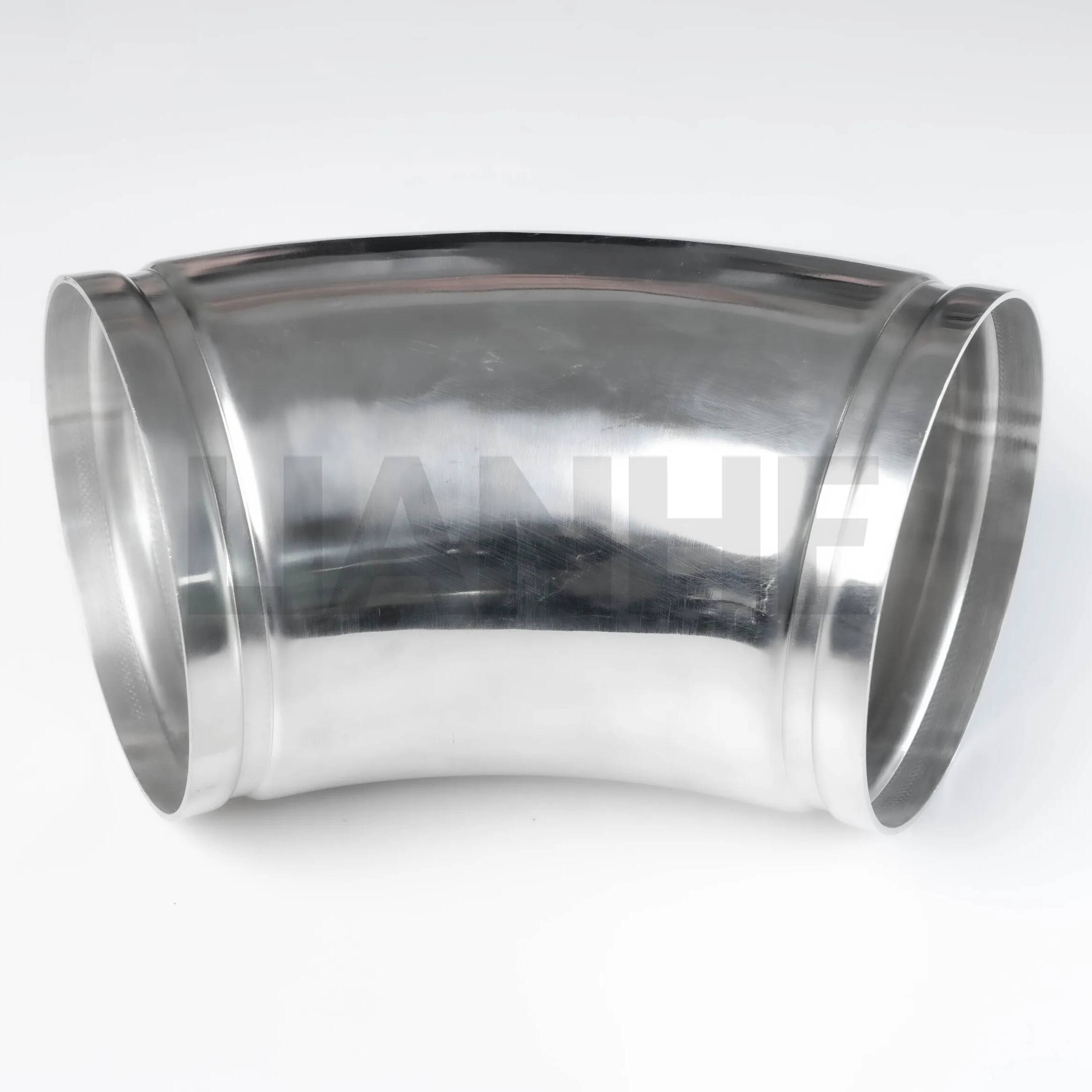

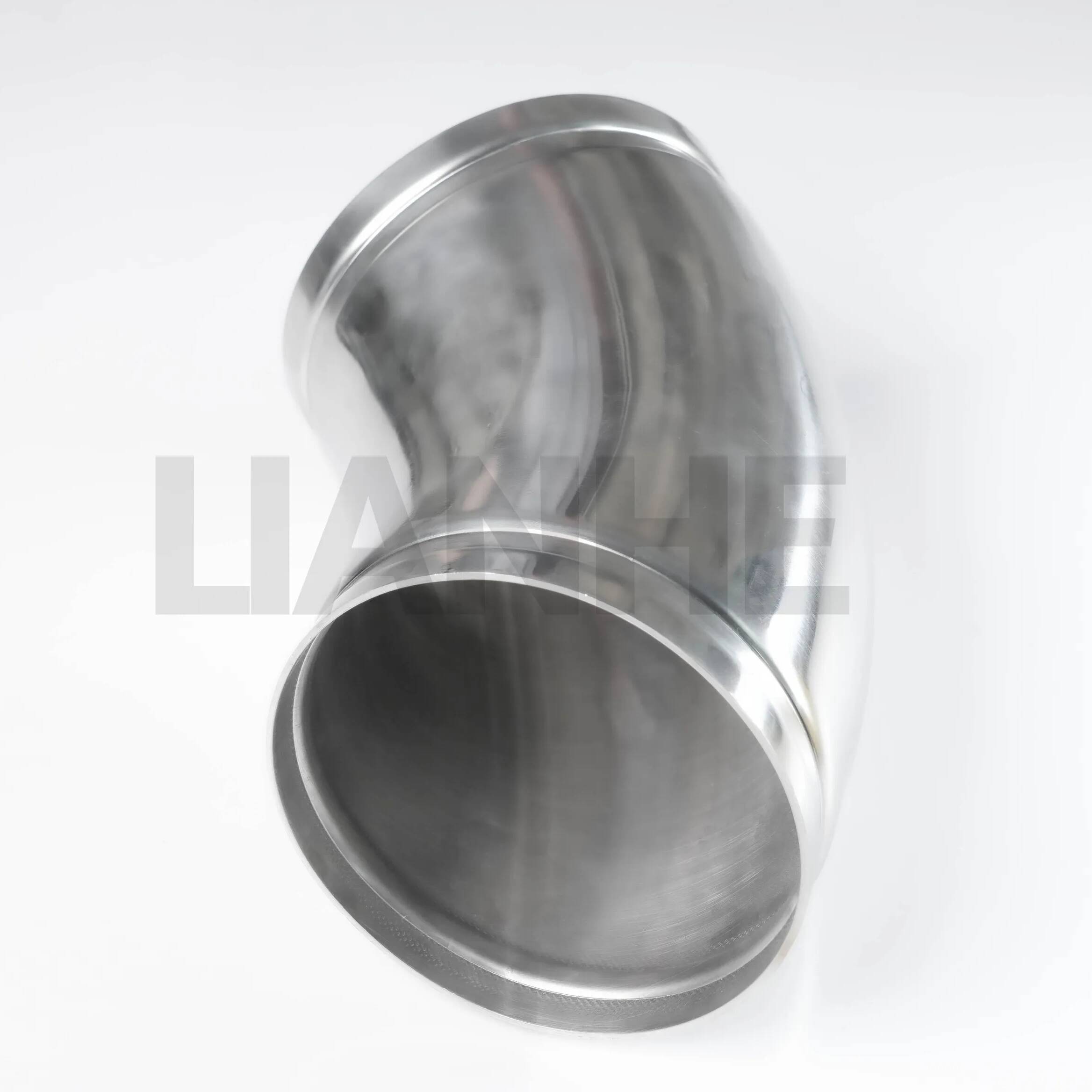

Rostfritt stålspår 45-graders armbåge är en höghållfast rörkoppling designad för räfflade rörsystem, vilket ger en pålitlig, vibrationsbeständig lösning för att ändra rörriktningen i tunga applikationer. Tillverkad av 304 eller 316 rostfritt stål, denna armbåge har en räfflad ände (AWWA C606-kompatibel) som ansluts till kopplingar eller ventiler utan gängning eller svetsning, vilket möjliggör snabb installation och underhåll.

Drag

Fördelar med räfflad anslutning:

AWWA C606 räfflade ändar accepterar mekaniska kopplingar (t.ex. Victaulic-stil), vilket möjliggör installation på några minuter med enkla skiftnycklar, vilket minskar arbetskostnaderna med 40 % jämfört med svetsade system.

Spårdimensioner (djup, bredd) precisionsbearbetade till ±0,1 mm tolerans för konsekvent kopplingsingrepp.

Robust konstruktion:

Sömlös eller svetsad kropp av rostfritt stål (304 för allmänt bruk, 316 för korrosiva miljöer), med sträckgräns ≥250 MPa och slaghållfasthet (Charpy V-notch ≥27 J vid 20°C).

45° vinkeldesign minskar stresskoncentrationen jämfört med 90° armbågar, idealiskt för högvibrationsapplikationer som pumpar och kompressorer.

Flödesoptimering:

Jämn inre radie (1,5x rördiameter) minimerar turbulens och tryckförlust, med polerat hål (Ra ≤1,6μm) för laminärt flöde i vatten-, olje- och gassystem.

Spårets placering bort från böjen säkerställer att kopplingstätningarna inte påverkas av röravböjning, vilket bibehåller läckagemotståndet under termisk expansion.

Efterlevnad och testning:

Möt standarderna ASME B16.24, MSS SP-83 och AWWA C606, hydrostatiskt testad till 1,5x MAWP (upp till 300 PSI för 304 rostfritt stål).

Valfri elektropolering för system med hög renhet, vilket minskar ytjämnheten till Ra ≤0,8μm för läkemedels- och halvledarapplikationer.

Ansökan

Perfekt för kraftiga och stora rörledningar:

Vattendistribution: Kommunala vattenledningar, avloppsreningsverk och brandskyddssystem (NFPA 20-kompatibla), med räfflade anslutningar som möjliggör snabb utbyggnad av rörnät.

Industrianläggningar: Kylvattenkretsar, ångledningar och transportsystem för bulkmaterial i kraftverk och raffinaderier, med 316 rostfritt stål som motstår kloridpåkänningskorrosion.

Mekaniska system: Vibrationsbenägna utrustningsanslutningar (t.ex. pumpar, generatorer), med räfflade kopplingar som absorberar mindre snedställningar och minskar belastningen på armbågen.

Marine & Offshore: Havsvattenintagssystem och däcksrör, med 316 rostfritt stål som ger överlägsen motståndskraft mot saltvattenkorrosion och biologisk beväxning.

FAQ

F: Vilken är den maximala rörstorleken tillgänglig?

A:Storlekarna sträcker sig från 2" till 48" NPS, med anpassade storlekar tillgängliga för speciella projekt.

F: Kan räfflade armbågar användas i ovanjords- och underjordsinstallationer?

A:Ja, lämplig för båda miljöerna; använd polyetenhölje för underjordiskt skydd i frätande jordar.

F: Hur man förhindrar galvanisk korrosion med olika metaller?

A:Använd dielektriska kopplingar när du ansluter krökar av rostfritt stål till rör av kolstål, och applicera korrosionsskyddstejp på räfflade ändar.

F: Vilket är det rekommenderade vridmomentet för kopplingsbultar?

A:Följ kopplingstillverkarens riktlinjer, vanligtvis 50-70 N·m för 2"-12" böjar för att säkerställa ett jämnt tätningstryck.
