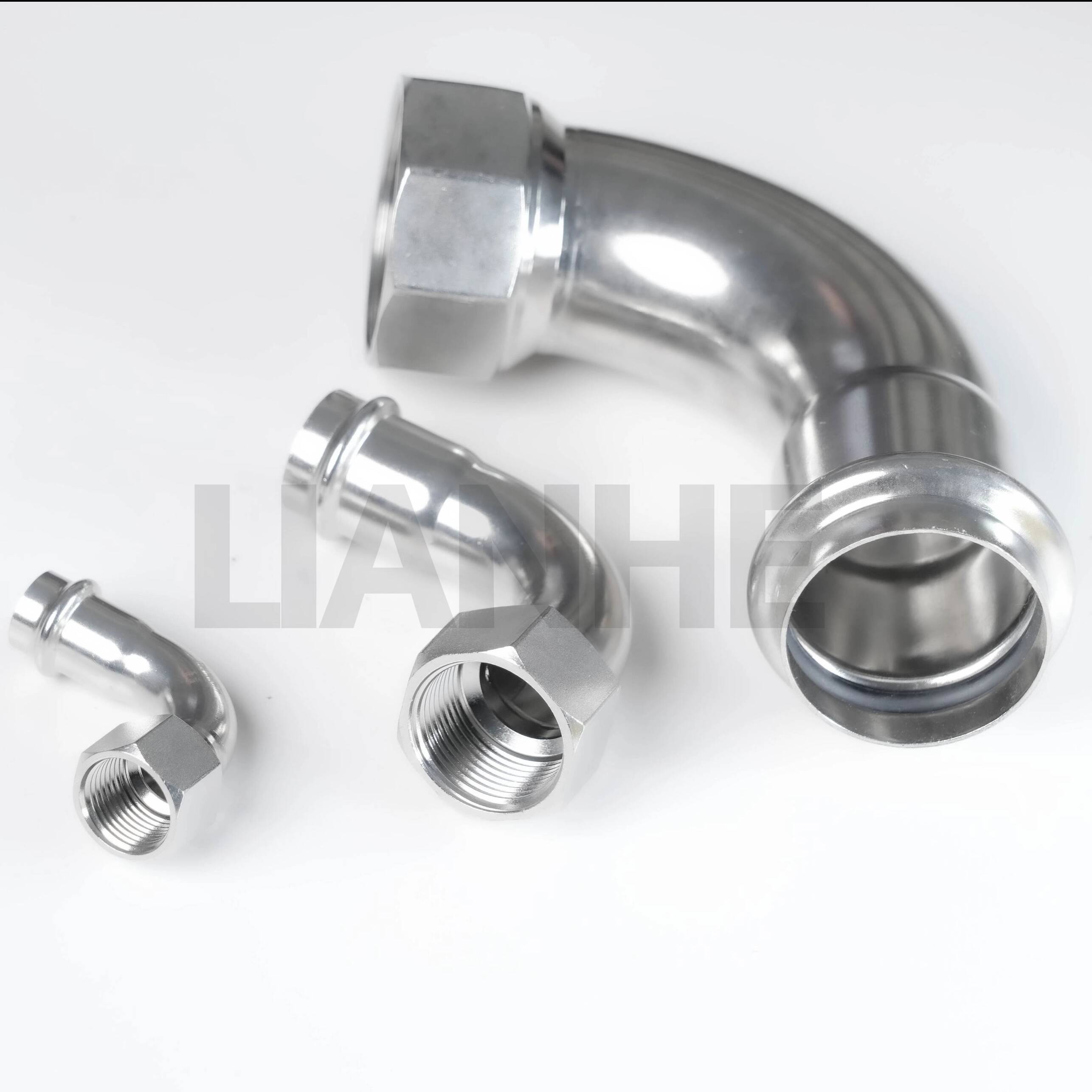

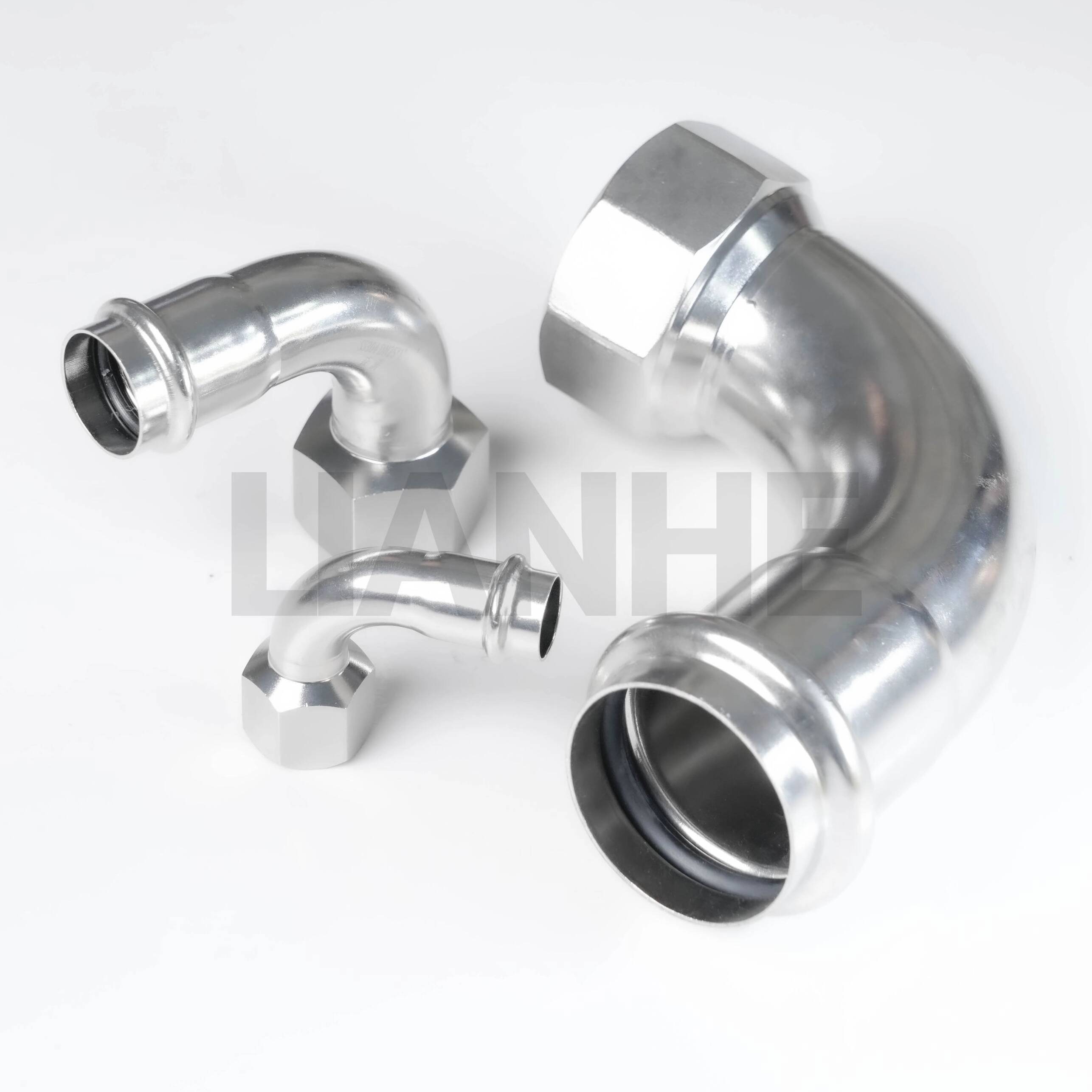

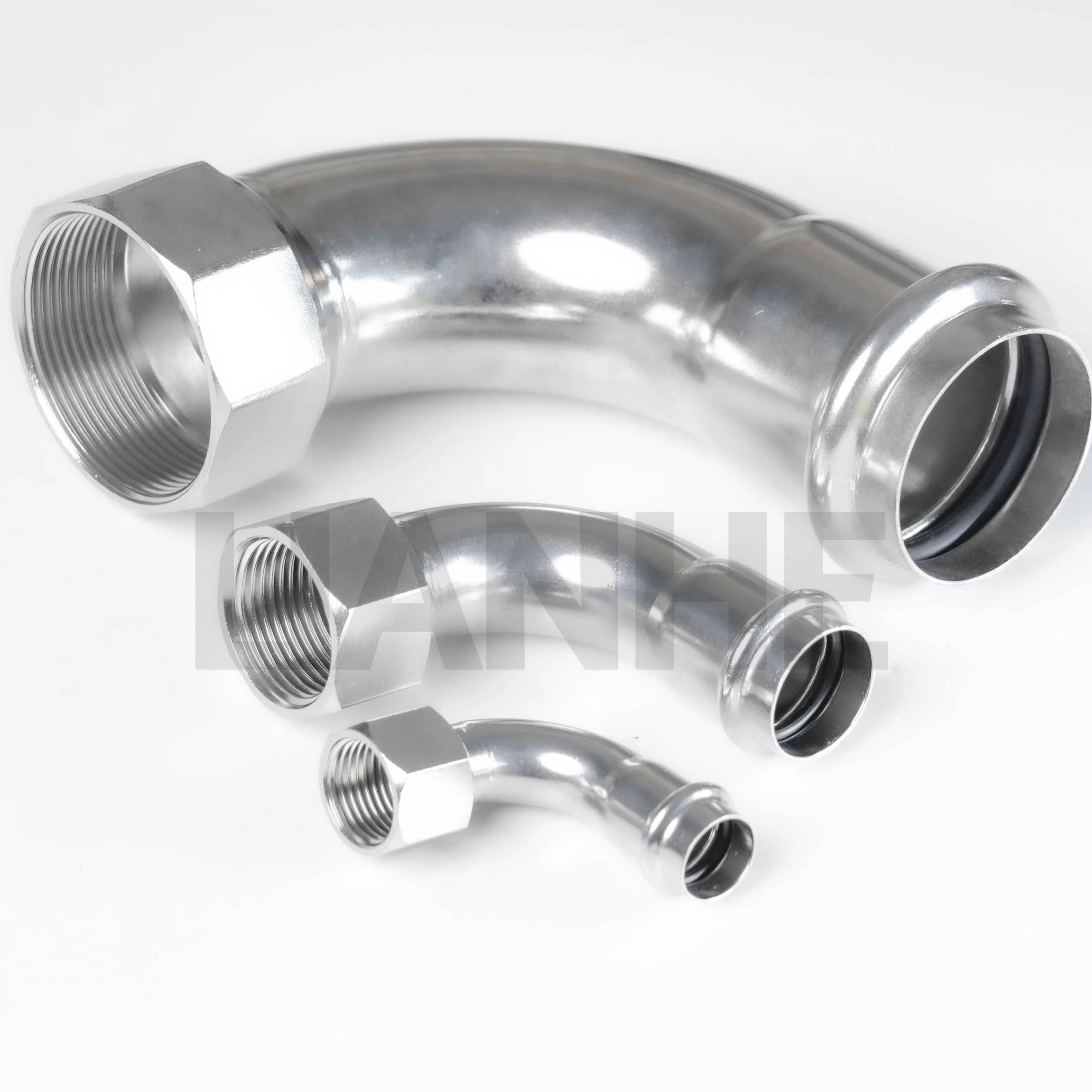

Rostfritt stål S-Typ press 90° armbåge med invändig gänga

Produktbeskrivning

LIANHE S-typ press av rostfritt stål 90° armbåge med invändig gänga ansluter ett presspassat rör till en kompatibel utvändigt gängad komponent samtidigt som den ändrar rörledningens riktning med 90 grader.

Dess presshylsa av S-typ stödjer snabb, flamfri installation, medan den hongängade änden kan ansluta ventiler, instrument, utrustning eller andra gängade rörledningskomponenter.

Tekniska specifikationer

Storleksintervall:1/4"–4" (DN10–DN100)

Väggtjocklek:0,6–2,0 mm

Tillgängligt material:

• SS304, 0Cr18Ni9, S30408 ​​och 1.4301

• SS304L, S30403 och 1.4306

• SS316 och 0Cr17Ni12Mo2

• SS316L, S31603 och 1.4404

Anslutningstyp:S-Type pressuttag × invändig gänga

Trådalternativ:NPT, BSPT och BSPP

Nominellt tryck:PN16

Hydrostatiskt testtryck:2,5 MPa

Lufttäthetstesttryck:1,05 MPa

Tillämpliga standarder:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN och ASME

Tätningsringmaterial:CIIR, EPDM, PTFE och NBR

Packningstemperaturområde:-20°C till +110°C, beroende på material och medium

Tillverkningsprocess:Mekaniskt framställd av rostfria rör

Ytbehandling:Vibrationspolering, magnetisk polering eller betning

Produktmärkning:LOGO + OD + Väggtjocklek + Material. Anpassade märkningar finns tillgängliga.

Förpackning:Plastpåsar, exportkartonger och träfodral

Stämpla:LIANHE

Ursprungsort:Wenzhou, Zhejiang, Kina

Ansökningar

Lämplig för kompatibelt dricksvatten, kallt och varmt vatten, avloppsvatten, industrivatten, olje- och gassystem.

Typiska tillämpningar inkluderar:

• Vattenförsörjning och avlopp

• Värme och luftkonditioneringssystem

• Utrustning och instrumentanslutningar

• Kommersiellt och bostadshus

• Industriella rörprojekt

• Sjukhus, hotell och fartyg

Produktfördelar

1. Ändrar rörledningens riktning med 90 grader

2. Kombinerar press- och hongängade anslutningar

3. Snabb, flamfri installation

4. Bra korrosionsbeständighet

5. Flera gäng- och packningsalternativ

6. Kompakt design för begränsade utrymmen

7. Tillförlitlig tätning när den är korrekt installerad

8. Anpassade märkningar tillgängliga

Installationen kräver ett pressverktyg och käft som är kompatibelt med den specificerade profilen av S-typ. NPT-, BSPT- och BSPP-trådar kan inte användas omväxlande om inte kompatibilitet har bekräftats.

Kvalitetskontroll

Standardbesiktning inkluderar:

1. Råvaru- och väggtjockleksbesiktning

2. Hyls-, gäng-, vinkel- och dimensionsinspektion

3. Svets- och ytinspektion i förekommande fall

4. Hydrostatiskt tryck och lufttäthetsprovning

5. Produktmärkning och förpackningskontroll

Tillgängliga dokument inkluderar EN 10204 3.1 Materialtestcertifikat, råmaterialcertifikat, gäng- och dimensionsrapporter, hydrauliska testrapporter och tredjepartsinspektionsrapporter.

Kommersiella villkor

MOQ:Normalt 5–10 stycken beroende på storlek och lagertillgång.

Gratis prover:Tillgänglig för utvalda standardprodukter; expressavgifter betalas normalt av mottagaren.

Offerttid:Normalt inom tre arbetstimmar.

Betalningsvillkor:30% T/T insättning och 70% balans före leverans. Western Union, PayPal och andra överenskomna metoder är tillgängliga.

Leveransvillkor:EXW, FOB, CFR, CIF och DDP. Leverans kan ordnas med sjö-, flyg-, landtransport eller internationell express.

Garanti:Ett år mot bekräftade tillverkningsfel.

Tillverkare:LIANHE
Ursprungsort:Wenzhou, Zhejiang, Kina
