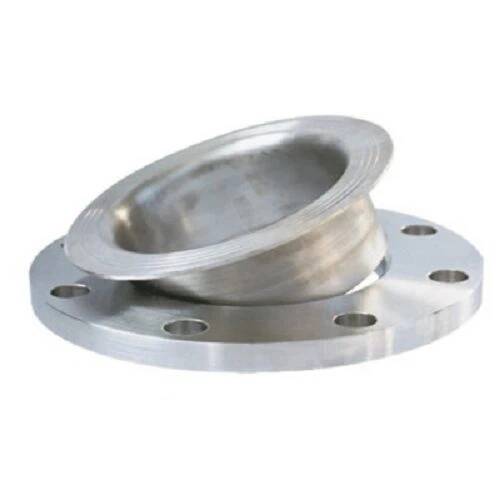

Rostfritt stål 304/316 Överlappsfogfläns för röranslutning

Översikt

Högkvalitativt rostfritt stål 304/316 överlappsfogfläns är en pålitlig röranslutningslösning designad för enkel inriktning och underhåll i högtemperaturer och korrosiva miljöer. Tillverkad av 304 eller 316 rostfritt stål, har denna fläns en löst sittande design som glider över en tappände, vilket möjliggör rotationsjustering för perfekt bulthålsinriktning utan rörrotation.

Drag

Unik varvledsdesign:

Flänsringen glider fritt över stubbänden (svetshals eller hylssvets), vilket möjliggör 360° rotation för att rikta in bulthål, avgörande för offshore och modulära rörsystem där exakt inriktning är utmanande.

Minskar stressen på ansluten utrustning genom att absorbera mindre feljusteringar, förlänga livslängden på pumpar, ventiler och instrument.

Överlägsen materialprestanda:

304 rostfritt stål (18Cr-8Ni) för allmän korrosionsbeständighet; 316 rostfritt stål (16Cr-10Ni-2Mo) för kloridrika miljöer, med en minsta draghållfasthet på 515 MPa.

Överensstämmer med ASME B16.5 (150#-2500#) och BS EN 1092-1 standarder, med valfri höjdyta (RF) eller plan yta (FF) finish för olika packningstyper.

Enkel installation och underhåll:

Tappänden svetsad till röret (stumsvets eller muffsvets), medan flänsringen är bultad separat, vilket möjliggör byte av fläns utan att skära av röret.

Minskar svetskraven med 50 % jämfört med integrerade flänsar, idealiskt för reparationer på plats och eftermonteringsprojekt.

Tätning och tryckklassificering:

Kompatibel med spirallindade, PTFE och metallpackningar, vilket ger läckagefria tätningar upp till 2 500 PSI (316 rostfritt stål, 150 # klassificering).

Temperaturområde: -250°C till 800°C (med lämpliga packningar), lämplig för kryogena, ång- och högtemperaturprocesslinjer.

Ansökan

Perfekt för krävande röranslutningsscenarier:

Olja & Gas Offshore: Anslutande undervattensrörledningar och plattformsmoduler, med 316 överlappsskarvar som motstår korrosion av havsvatten och cyklisk belastning.

Kraftverksturbiner: Högtemperatur-ånganslutningar, med 304 flänsar tål 550°C och 316 flänsar upp till 700°C med korrekt värmeisolering.

Kemiska reaktorer: Flänsade anslutningar för korrosiva media, med 316 rostfritt stål som uppfyller CEPDG- och OSHA-standarderna för hantering av farliga kemikalier.

Marinfartyg: Maskinrumsrör och lasttankanslutningar, med överlappsförband som underlättar inriktning i vibrerande miljöer ombord.

FAQ

F: Vad är skillnaden mellan överlappsfog och svetshalsflänsar?

A:Överlappsförband tillåter flänsrotation för bultjustering, medan svetshalsar är integrerade med röret, vilket ger högre tryckklasser men mindre flexibilitet.

F: Kan överlappsfogflänsar användas med rör av icke-rostfritt stål?

A:Ja, men använd en dielektrisk packning för att förhindra galvanisk korrosion vid anslutning till kolstålrör.

F: Hur man väljer rätt packning för min applikation?

A:Se vårt packningskompatibilitetsdiagram baserat på mediatyp, tryck och temperatur; Vanliga val inkluderar PTFE (allmän användning) och metallmantel (högtryck).

F: Vilken är den minsta rörstorleken för överlappsfogflänsar?

A:Tillgänglig från 1" till 48" NPS, med anpassade storlekar och betyg tillgängliga för speciella industriella projekt.
