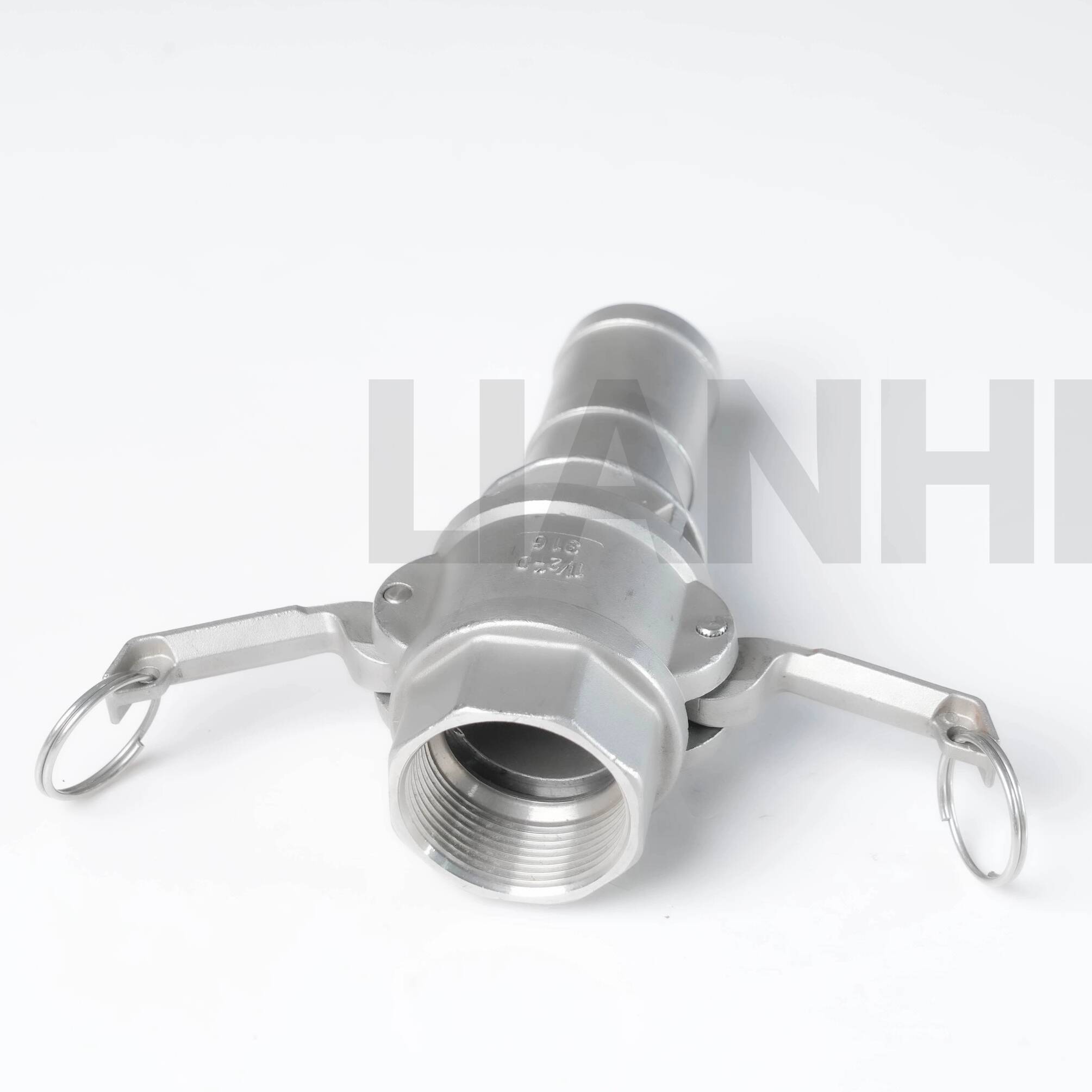

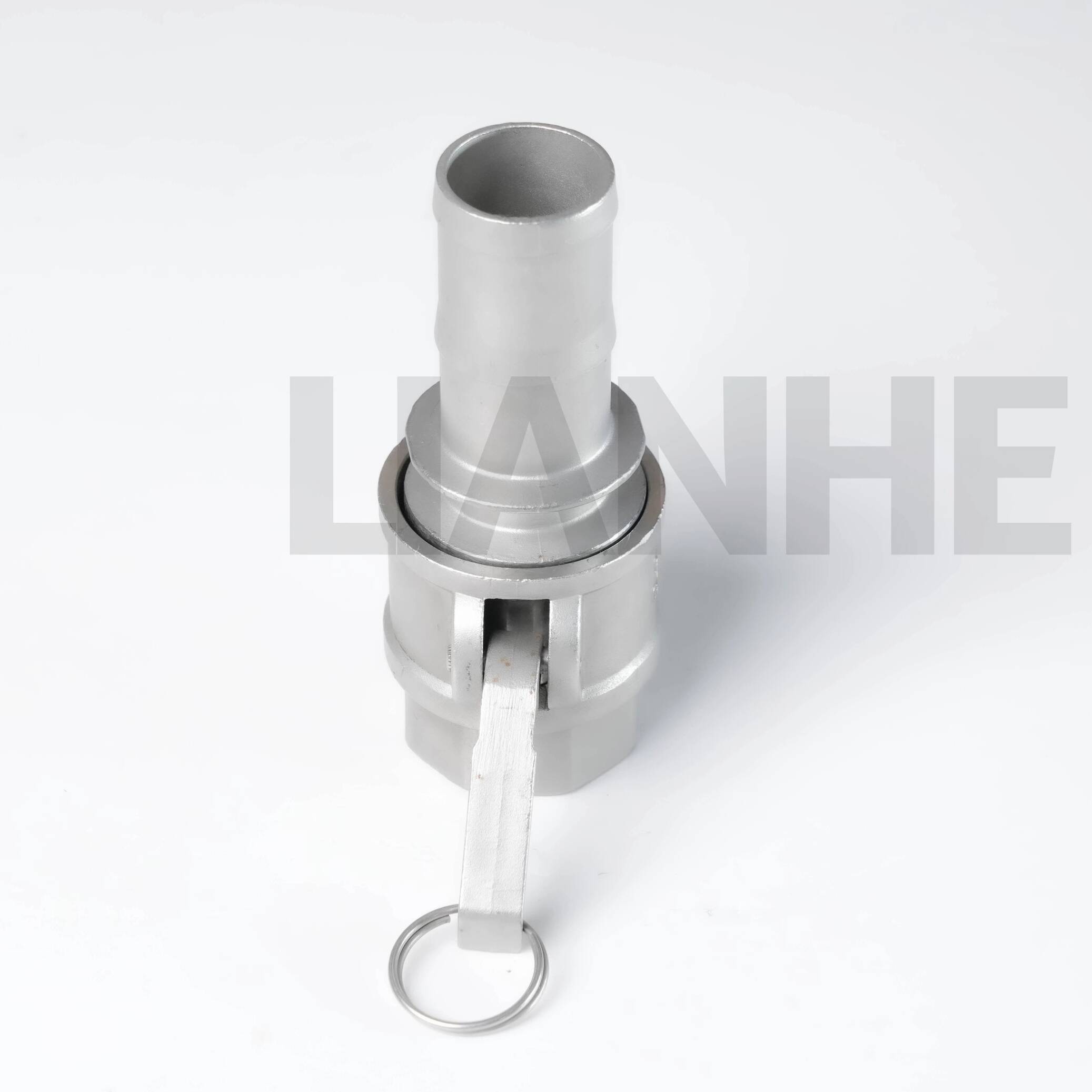

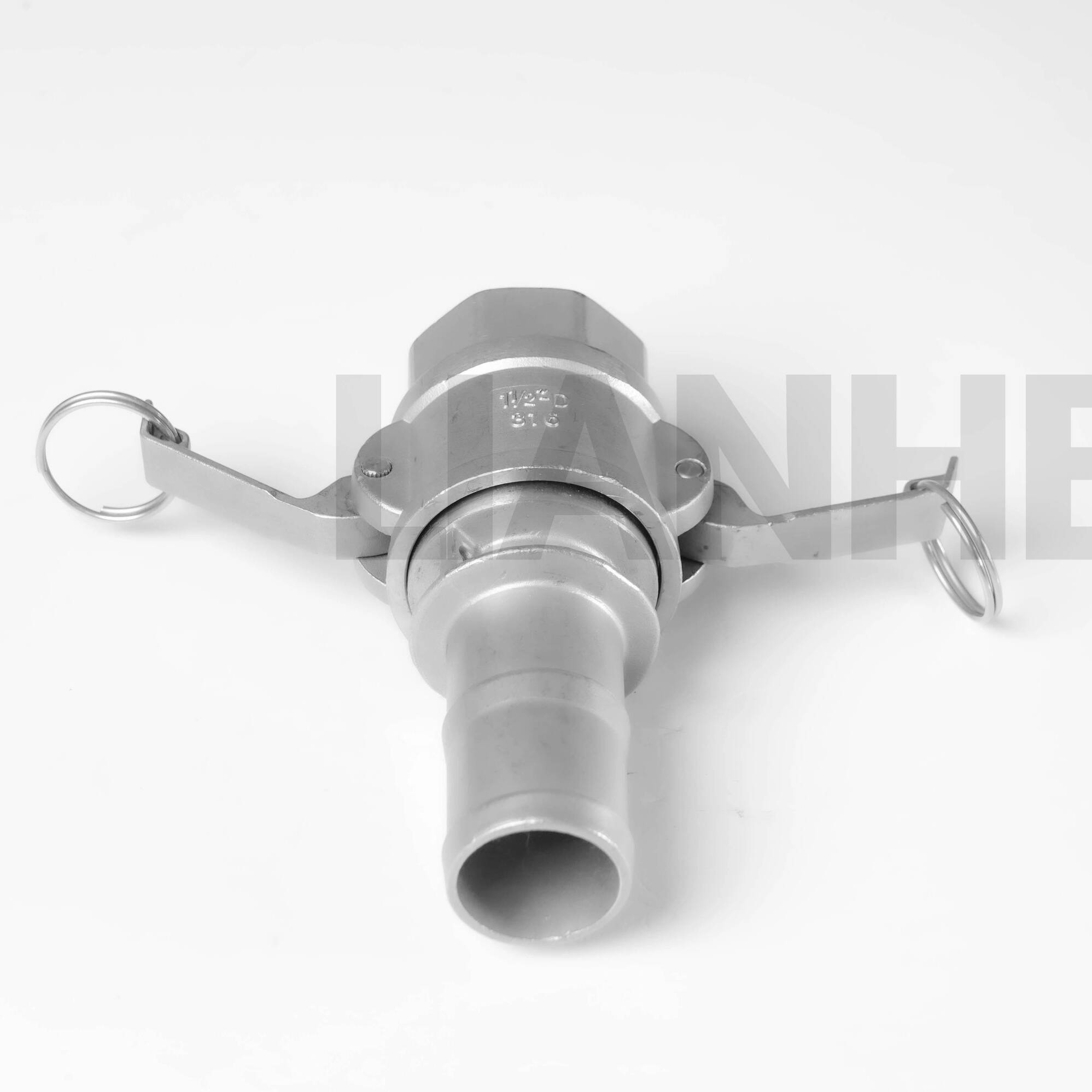

Hygienisk rostfritt stål C-typ snabbkoppling

Produktbeskrivning

Den hygieniska snabbkopplingen av rostfritt stål C-typ är designad för snabb montering och demontering i kompatibla mat-, dryckes-, läkemedels-, kosmetika- och biotekniska rörsystem.

Dess rostfria stålkonstruktion och släta inre yta stödjer hygienisk vätskehantering och bekväm rengöring. Kompatibla packningar kan väljas enligt processmedium, temperatur, tryck och rengöringskrav.

Tekniska specifikationer

Storleksintervall:1/2"–12" (DN15–DN300)

Material:SS316L rostfritt stål

Anslutningstyp:C-Type snabbanslutning

Refererad standard:ISO 2852, med förbehåll för dimensionsbekräftelse

Arbetstryck:Upp till 10 bar, beroende på storlek, packning, temperatur och anslutningsstruktur

Tillgängliga packningsmaterial:EPDM, silikon och PTFE

Inre ytjämnhet:Ra ≤0,8 μm

Valfri ytfinish:Elektropolering; lägre Ra-värden tillgängliga med förbehåll för inspektion och bekräftelse

Indikativt temperaturområde:-40°C till +200°C, beroende på vald packning och driftsförhållanden

Tillgängliga dokument:

• EN 10204 3.1 Materialprovningscertifikat

• Materialspårbarhetsrapport

• Inspektionsrapport för ytojämnhet

• Packningsöverensstämmelsedokumentation, när tillämpligt

• Tredjepartsinspektionsrapport

Produktfördelar

1. Snabb montering och demontering

2. SS316L korrosionsbeständig konstruktion

3. Slät invändig yta för bekväm rengöring

4. EPDM-, silikon- och PTFE-packningsalternativ

5. Lämplig för kompatibla CIP- och SIP-processer

6. Minskad underhåll och rengöringstid

7. Flera storlekar och ytfinishar tillgängliga

8. Materialspårbarhet stöds

Ansökningar

Lämplig för kompatibla applikationer inom:

• Bearbetning av mejeriprodukter och drycker

• Bryggerier och juiceproduktionslinjer

• Utrustning för livsmedelsförädling

• Farmaceutiska produktionssystem

• Bioteknisk utrustning

• Kosmetisk och personlig vård produktion

• Filtrering, blandning och fyllningssystem

• Allmänna hygieniska rörledningar för vätskeöverföring

Anslutningsmått, packningsmaterial, arbetstryck, temperatur, vakuumförhållanden, ytjämnhet och rengöringsprocess måste bekräftas innan beställning.

Installation och underhåll

1. Inspektera tätningsytorna och packningen före montering.

2. Kontrollera att alla komponenter använder kompatibla dimensioner.

3. Placera packningen korrekt utan vridning eller extrudering.

4. Säkra anslutningen enligt den specificerade monteringsmetoden.

5. Utför ett tryck- eller läckagetest före drift.

6. Inspektera och byt ut packningen enligt dess faktiska tillstånd, processmedium, temperatur och rengöringscykler.

Ursprungsort:Wenzhou, Zhejiang, Kina
