Höghållfast rostfritt stål 90DEG böjar för industriella rör

Översikt

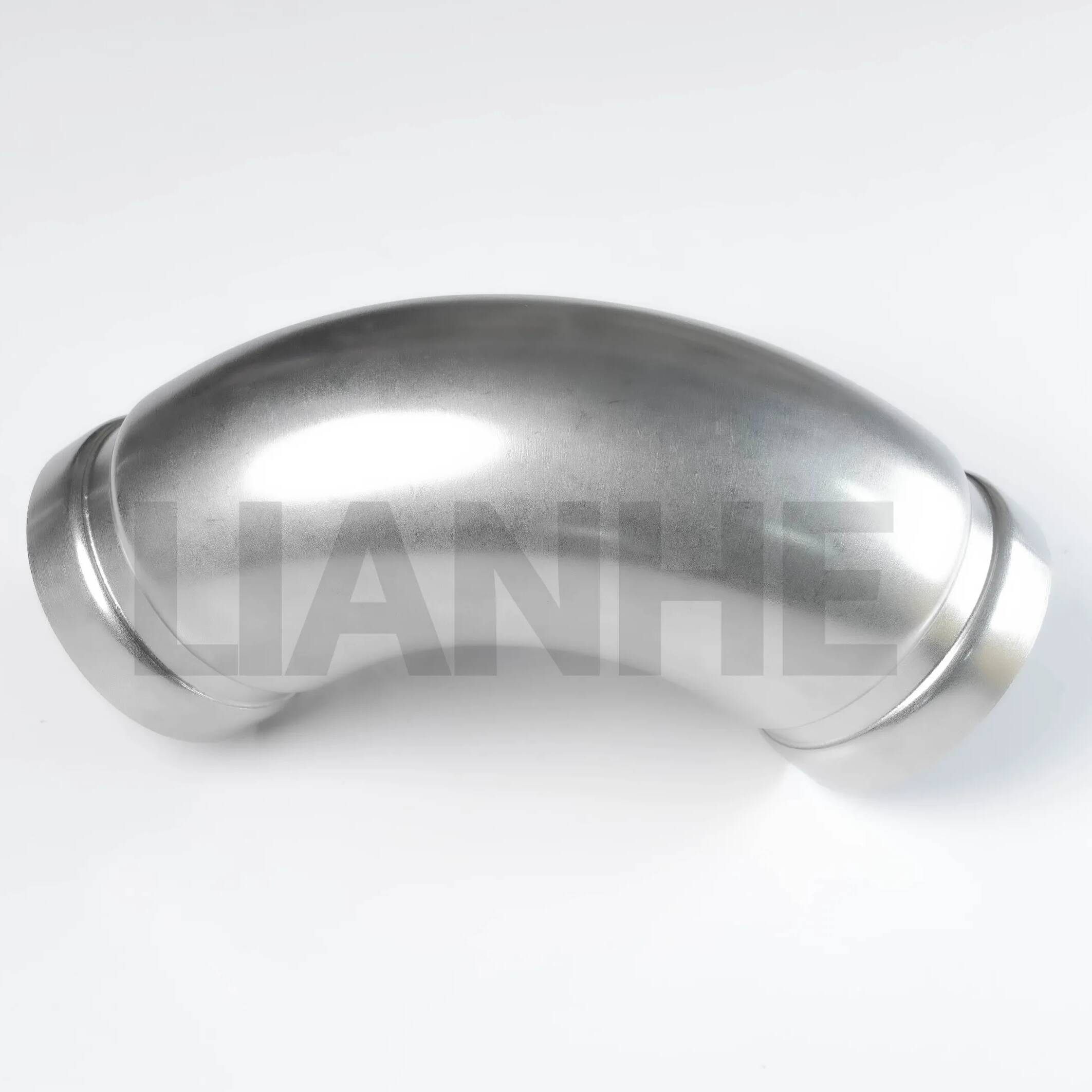

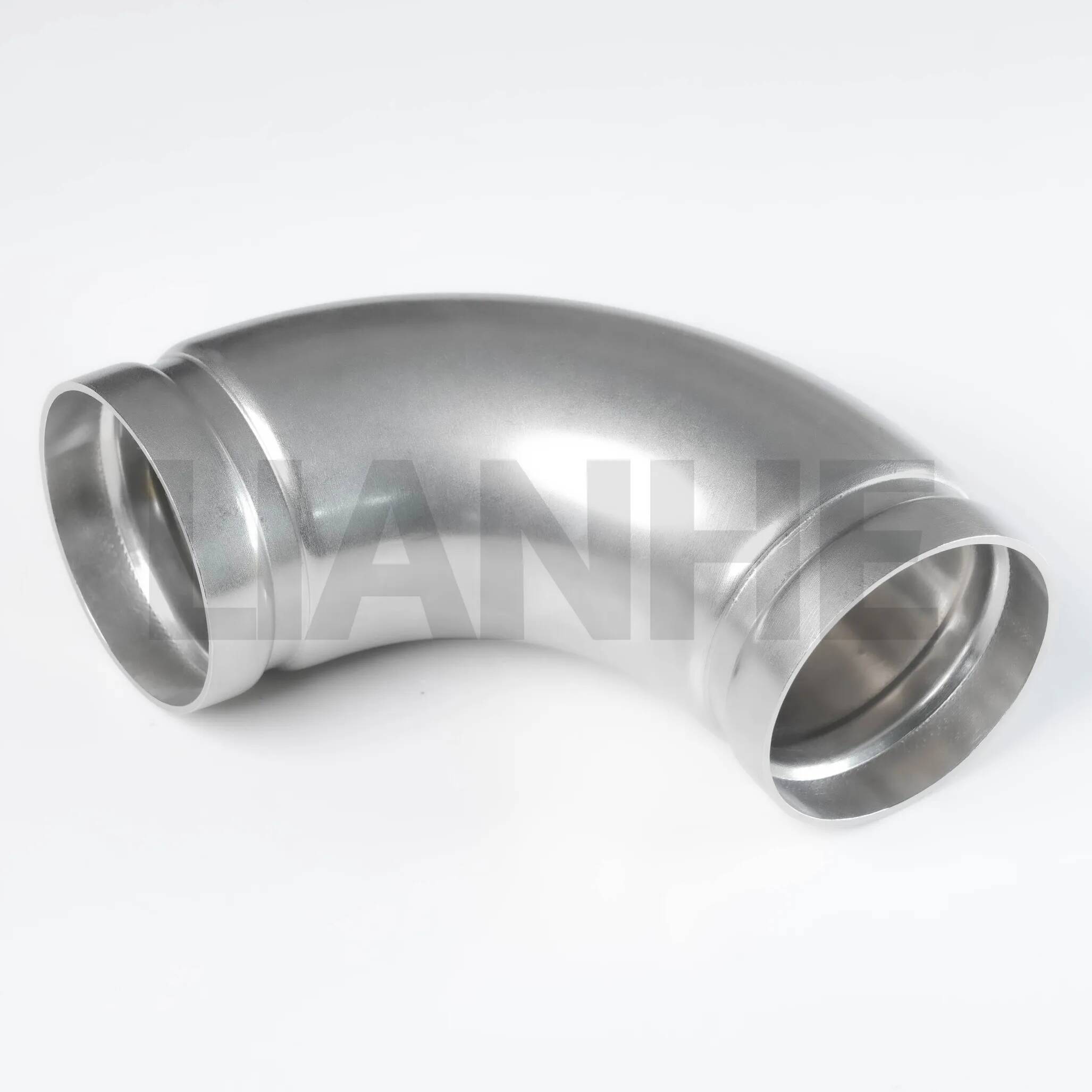

De höghållfasta rostfria räfflorna 90DEG armbågar är förstklassiga rörkopplingar designade för att ändra riktning i spårförsedda rörsystem samtidigt som strukturell integritet och flödeseffektivitet bibehålls. Dessa armbågar är tillverkade av sömlöst 304 eller 316 rostfritt stål och har AWWA C606-kompatibla spår och en radie på 1,5D för jämnt laminärt flöde, vilket gör dem idealiska för tunga applikationer som kräver vibrationsbeständighet och korrosionsbeständighet.

Drag

Robust sömlös konstruktion:

Tillverkad av extruderat eller smidd rostfritt stål (304 för allmänt bruk, 316 för tuffa miljöer), med väggtjocklek som överensstämmer med schema 40/80 och sträckgräns ≥250 MPa.

Spårdimensioner (bredd: 12,7 mm, djup: 2,4 mm) precisionsbearbetade enligt AWWA C606-standarder för konsekvent kopplingsingrepp.

Flödesoptimerad design:

1,5D mittlinjeradie minskar tryckförlusten med 30 % jämfört med armbågar med kort radie, med ett polerat inre hål (Ra ≤1,6μm) som minimerar turbulens och avlagringar.

90° vinkel ger optimal riktningsändring samtidigt som stressen fördelas jämnt, lämplig för högflödessystem (upp till 1 000 GPM för 12" armbågar).

Installationsflexibilitet:

Ansluts till spårade rör med hjälp av mekaniska kopplingar (ingen svetsning/gängning), vilket möjliggör snabb installation på några minuter med grundläggande verktyg, vilket minskar arbetskostnaderna med 40 %.

Finns i storlekarna 2" till 48" NPS, med anpassade diametrar och väggtjocklekar för speciella projekt.

Miljömotstånd:

316 variant av rostfritt stål motstår klorid-inducerad gropfrätning (kritiskt i marina och saltvattenapplikationer), med en skyddande passiverad yta som förlänger livslängden med 20 %.

Temperaturområde: -250°C till 800°C (med lämpliga packningar), lämplig för kryogena vätskor och högtemperaturångledningar.

Ansökan

Perfekt för högt efterfrågade rörsystem:

Brandskydd: NFPA 20-kompatibla armbågar i sprinklersystem, vilket säkerställer tillförlitligt flöde i kommersiella byggnader och industrianläggningar.

Bearbetning av olja och gas: Avleda flödet i raffinaderirörledningar och offshoreplattformar, med 316 armbågar som uppfyller NACE MR0175 för surgasmiljöer.

Kraftgenerering: Ång- och kondensatledningar i termiska anläggningar, som tål snabba temperaturförändringar och högtryckscykler (upp till 200 bar).

Vattenbehandling: Avloppssystem för avloppsvatten och kemikaliedoseringsledningar, med 304 krökar som uppfyller NSF 61 för icke-korrosiva vattenapplikationer.

FAQ

F: Kan dessa armbågar användas i underjordiska installationer?

A:Ja, men använd polyetenhölje eller korrosionsskydd för extra skydd i korrosiva jordar.

F: Vad är det maximala arbetstrycket för schema 80 armbågar?

A:Upp till 300 PSI för 304 rostfritt stål och 350 PSI för 316 rostfritt stål vid 20°C.

F: Påverkar spåren armbågens tryckklassificering?

A:Nej, den räfflade designen är konstruerad för att bibehålla full tryckkapacitet i rörsystemet när det är korrekt kopplat.

F: Kan jag måla armbågen för estetiska ändamål?

A:Ja, använd epoxibaserade färger som är kompatibla med rostfritt stål; se till att spårområdet förblir omålat för korrekt kopplingsingrepp.
