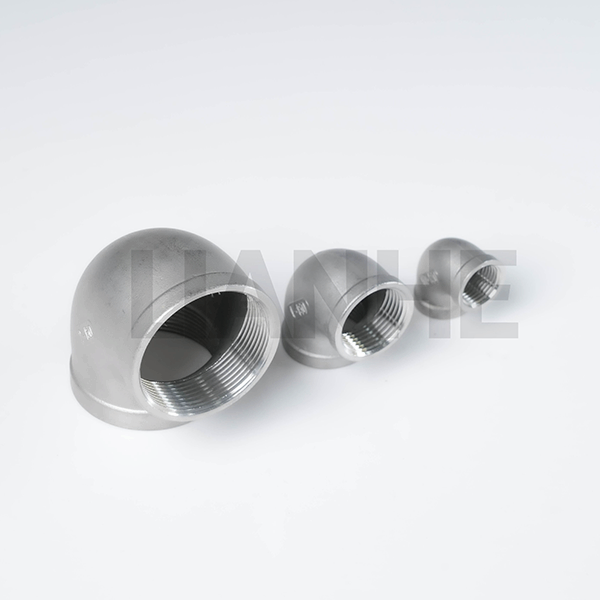

90DEG rostfritt stål invändig gänga armbågskopplingar för rörsystem

Översikt

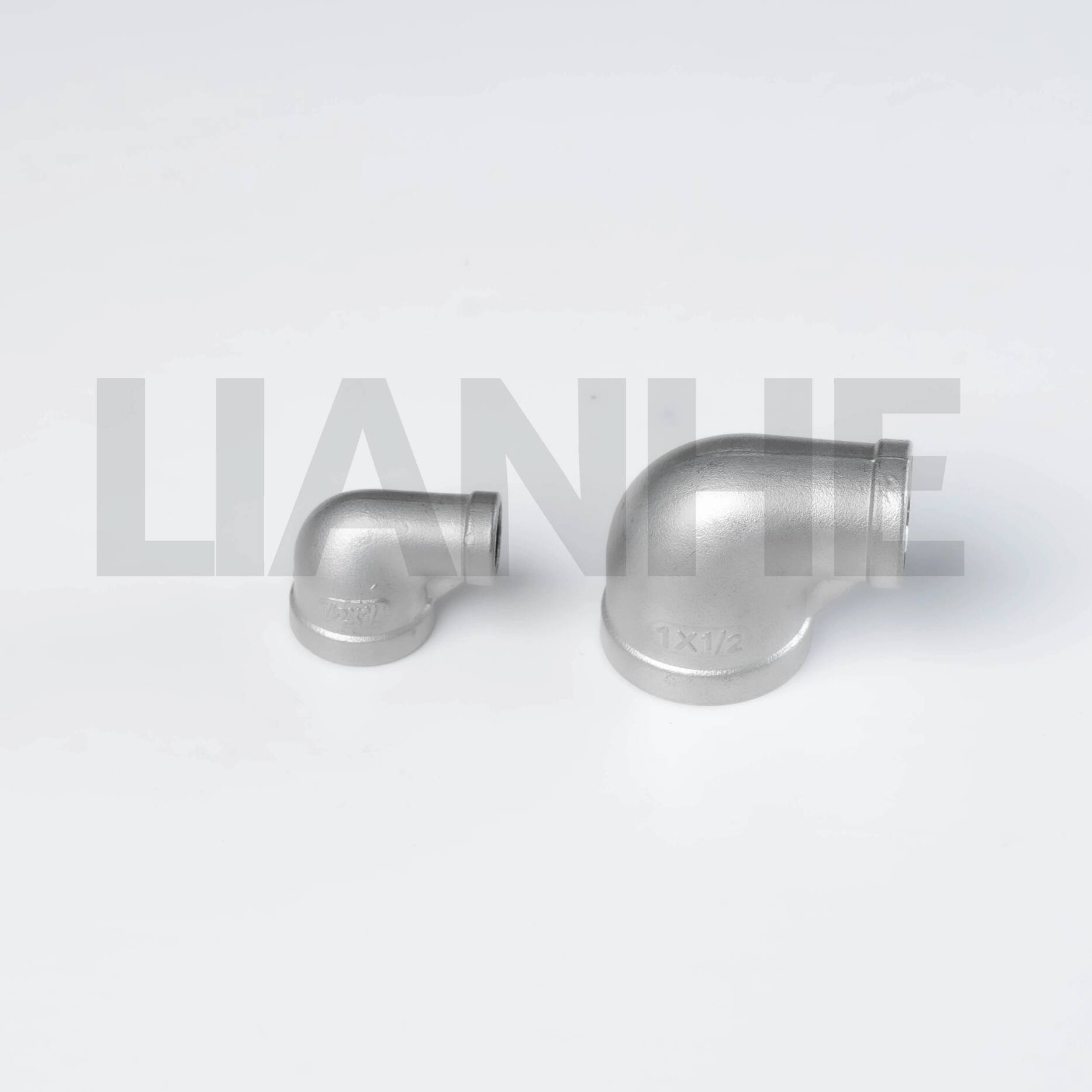

90-graders invändig gänga armbågskopplingar av rostfritt stål är precisionskonstruerade rörkomponenter designade för att ändra rörriktningen i gängade rörsystem samtidigt som strukturell integritet och läckagemotstånd bibehålls. Dessa krökar är tillverkade av högkvalitativt 316 rostfritt stål (ASTM A312) och har släta invändiga ytor och exakta gängmått för att säkerställa sömlöst flöde och säkra anslutningar i korrosiva och rena tillämpningar.

Drag

Premium material och konstruktion:

316 rostfritt stål (3,5 % molybdeninnehåll) ger överlägsen motståndskraft mot klorid-inducerad gropfrätning och spaltkorrosion, 50 % mer hållbart än 304 rostfritt stål i marina miljöer.

Investeringsgjutningsprocess säkerställer enhetlig väggtjocklek (±10 % tolerans) och jämn borrning (Ra ≤1,6μm), vilket minskar turbulens och sedimentuppbyggnad.

Precisionsgängning:

NPT hongängor (ANSI/ASME B1.20.1) med 60° gängvinkel och 11,5 gängor per tum (för 1/2"-2" storlekar), testade till 1,5x arbetstryck för läckagefria anslutningar.

Fasade inlopps-/utloppskanter förhindrar grader och underlättar rörinföring, vilket minskar installationstiden med 20 %.

Mångsidig design:

Tillgänglig i nominella rörstorlekar (NPS) 1/8" till 4", med schema 40 (standardtryck) och schema 80 (högtryck) alternativ (upp till 3 000 PSI).

90° vinkel ger optimal flödesriktningsändring samtidigt som tryckförlusten minimeras, med en radie lika med 1,5x rördiameter för jämnt laminärt flöde.

Efterlevnad och certifiering:

Möt standarderna ASTM A312, ASME B16.11 och MSS SP-83, med materialspårbarhetsrapporter tillgängliga för kritiska applikationer (t.ex. läkemedel, flygindustrin).

Passiverad yta (borttagning av oxidskikt) för system med hög renhet, vilket minskar metalljonläckage i avjoniserat vatten och kemiska processer.

Ansökan

Idealisk för rörsystem som kräver korrosionsbeständighet och exakt riktningsändring:

Marinteknik: Saltvattenkylningssystem, rörledningar ombord och offshoreplattformar, med 316 rostfritt stål som motstår havsvattenkorrosion i 10+ år.

Kemisk bearbetning: Kemiska överföringslinjer med hög renhet, kompatibla med aggressiva medier som svavelsyra, natriumhydroxid och organiska lösningsmedel.

Mat & Läkemedel: Sanitära applikationer med elektropolerade ytor (Ra ≤0,8μm), i enlighet med 3-A Sanitary Standards och FDA 21 CFR Part 177.

VVS & Kylning: Kondensatledningar, köldmedierör och tryckluftssystem i tuffa miljöer (t.ex. kustanläggningar, industriella frysar).

FAQ

F: Kan dessa armbågar svetsas istället för gängade?

A:Nej, dessa är gängade beslag; för svetsade applikationer, använd stumsvetsarbågar (ASTM A403 WP316).

F: Vad är temperaturområdet för 316 rostfritt stål?

A:-250°C till 800°C, lämplig för kryogena och högtemperaturprocesser med korrekt värmeisolering.

F: Hur man rengör den passiverade ytan för system med hög renhet?

A:Spola med avjoniserat vatten eller använd icke-slipande rengöringsmedel; undvik kloridbaserade lösningsmedel för att bibehålla korrosionsbeständigheten.

F: Finns det icke-magnetiska alternativ tillgängliga?

A:Ja, 316L rostfritt stål (lågt kolhalt) erbjuder låg magnetisk permeabilitet, perfekt för rörledningar för magnetisk resonanstomografi (MRI).
