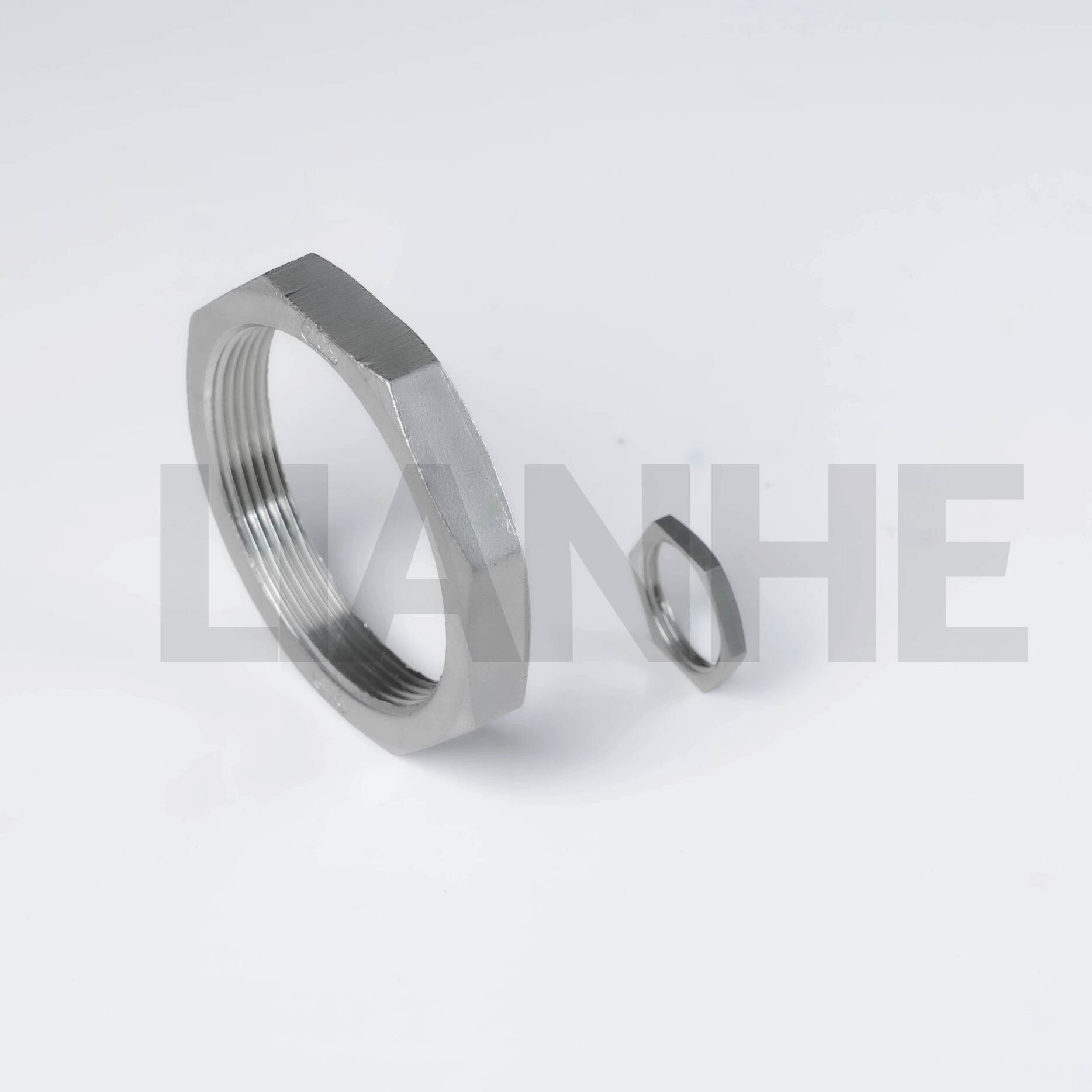

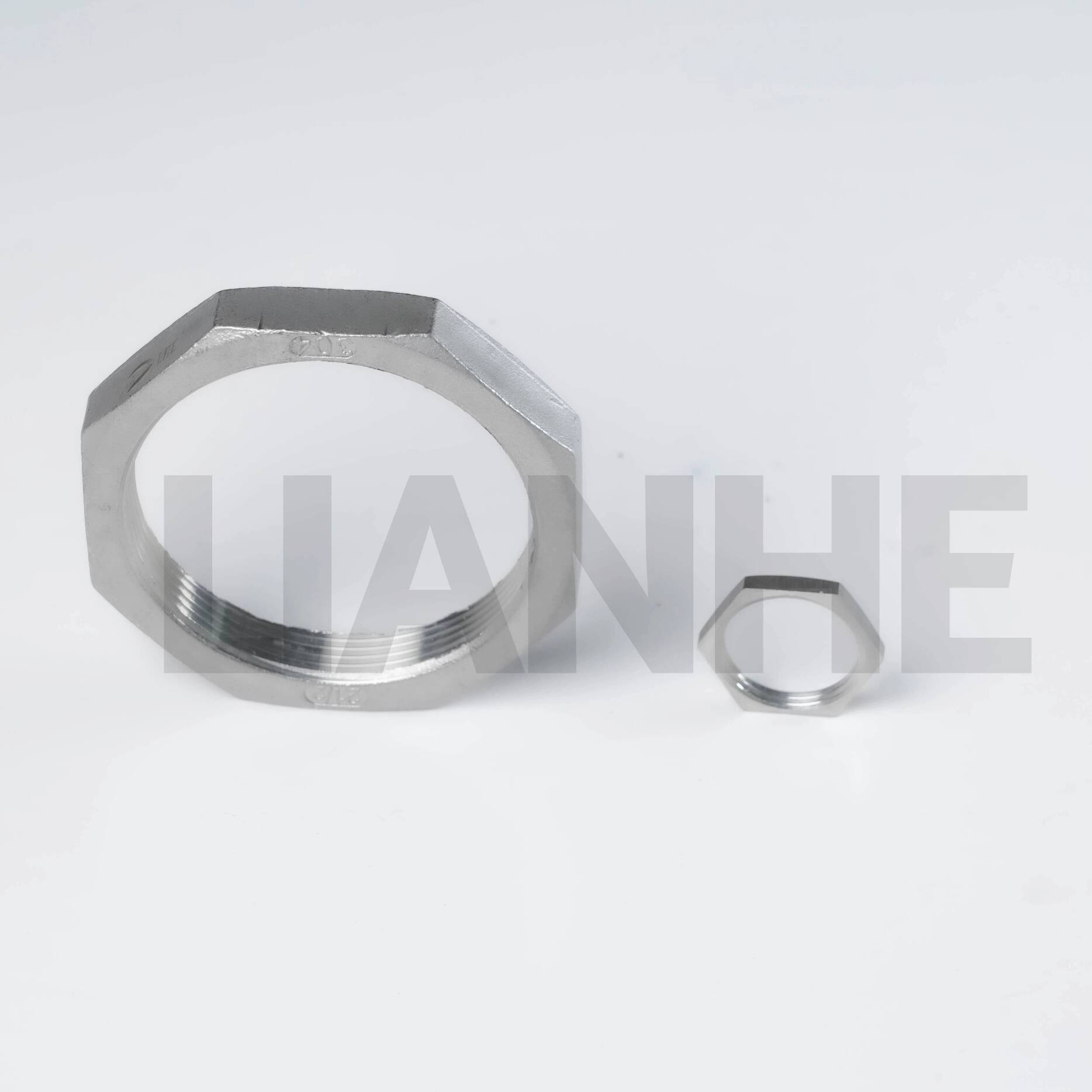

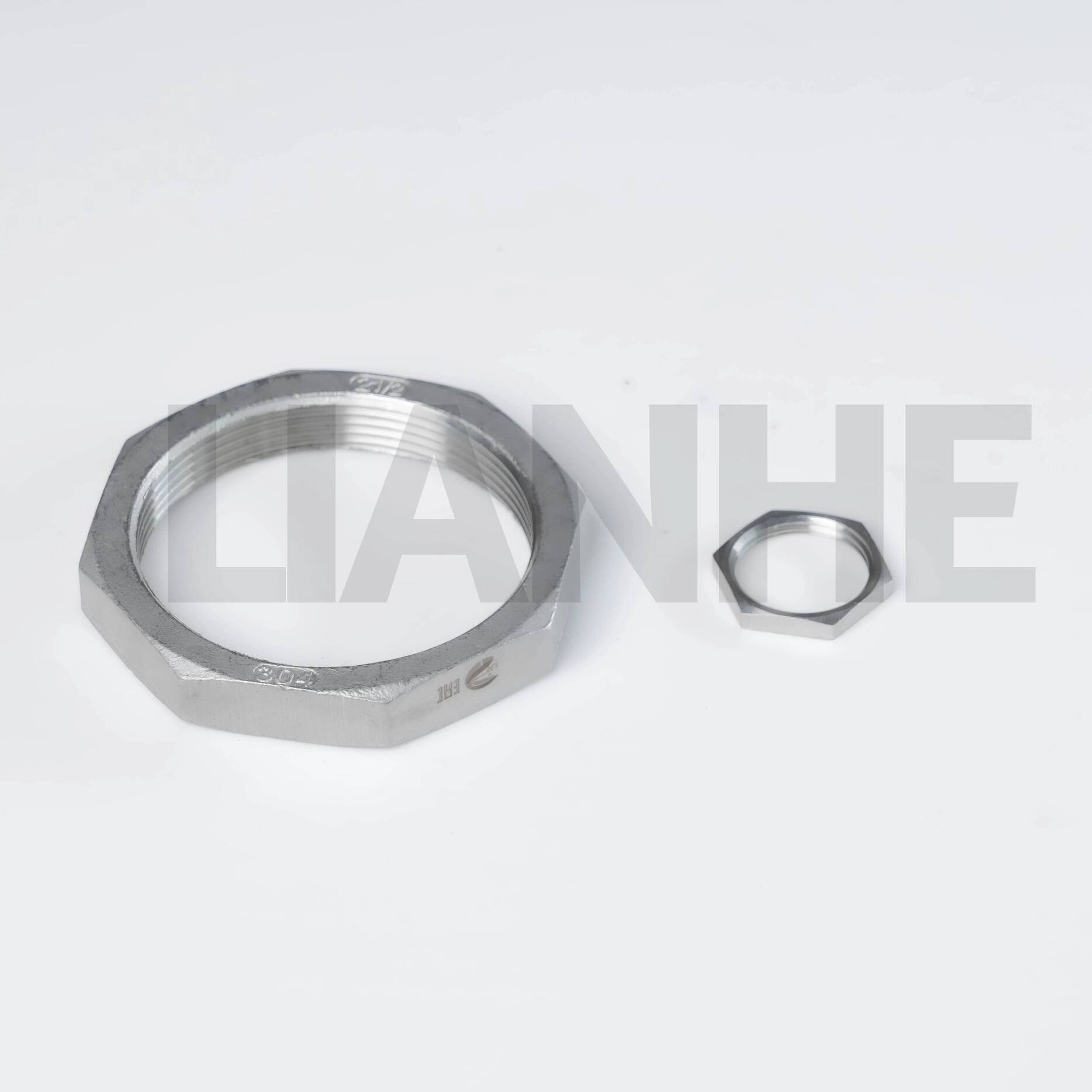

Gängmutter i rostfritt stål

Tekniska specifikationer

Storleksintervall:1/8"–4" (DN6–DN100)

Tryckbetyg:Klass 150

Tillämpliga standarder:MSS SP-43, ISO 4144 och GB/T 26120

Anslutningstyp:Hongängad anslutning

Tillgängliga trådstandarder:

• BS 21: BSPT och BSPP

• ANSI B2.1: NPT

• DIN 259 och DIN 2999

• ISO 228

Tillverkningsprocess:Investeringsgjuten kropp med precisions CNC-bearbetning

Tillgängligt material:

• SS304, CF8, SUS304 och 1.4308

• SS316, CF8M, SUS316 och 1.4408

• SS304L

• SS316L

Ytbehandling:Betning

Produktmärkning:LIANHE Logotyp + Storlek + Materialklass. Kundlogotyper, privata varumärken, batchinformation och andra anpassade märkningar kan appliceras enligt specifika krav.

Standardförpackning:Plastpåsar, exportkartonger, trälådor eller pallar

Certifikat:ISO 9001:2015, GB/T 19001-2016 och CE-dokumentation för tillämpliga produkter

Stämpla:LIANHE

HS-kod: 7307220000

Ursprungsort:Wenzhou, Zhejiang, Kina

Den slutliga storleken, materialkvaliteten, gängstandarden, tryckklassificeringen, ytbehandlingen, märkningen och inspektionskraven bör bekräftas enligt den avsedda applikationen och matchande hangängade komponent.

Trådalternativ

Invändiga gängade anslutningar finns tillgängliga enligt BS 21, ANSI B2.1, DIN 259/2999 och ISO 228 specifikationer.

Tillgängliga trådalternativ inkluderar:

• NPT

• BSPT

• BSPP

• DIN 259

• DIN 2999

• ISO 228

NPT-, BSPT- och BSPP-gängor kan använda olika profiler, koniska egenskaper, stigningsdimensioner och tätningsmetoder. De bör inte användas omväxlande om inte deras dimensions- och tätningskompatibilitet har bekräftats tekniskt.

Koniska rörgängor använder i allmänhet gängingrepp tillsammans med en lämplig tätningstejp eller blandning. Parallella gängor kan kräva en packning, O-ring, tätningsyta eller annan tätningskomponent, beroende på produktens struktur.

Kunder bör ange fullständig gängtyp, nominell storlek, tätningsmetod och passande komponentinformation när de begär en offert.

Material

Produkterna finns i SS304, SS316, SS304L och SS316L rostfritt stål.

SS304 och CF8

SS304 ger god allmän korrosionsbeständighet för vatten och många vanliga industriella miljöer. CF8 är en vanlig gjuten rostfri stålkvalitet som är associerad med 304-materialfamiljen.

SS316 och CF8M

SS316 ger förbättrad korrosionsbeständighet i många kloridhaltiga och kemiska miljöer. CF8M är en molybdenhaltig gjuten rostfri stålkvalitet som vanligtvis förknippas med 316-materialfamiljen.

SS304L and SS316L

Kvaliteterna SS304L och SS316L med låg kolhalt kan väljas när förbättrad svetsbarhet eller minskad känslighet för intergranulär korrosion krävs.

Lämpligt material bör väljas enligt det transporterade mediet, kemisk koncentration, driftstemperatur, systemtryck, korrosionsförhållanden och erforderlig livslängd.

Tillverkningsprocess

Produktkroppen är tillverkad genom investeringsgjutning av rostfritt stål och färdigbearbetad med precisions CNC-bearbetning.

De huvudsakliga produktionsstegen kan inkludera:

1. Råvaruberedning

2. Tillverkning av vaxmönster

3. Förberedelse av keramiskt skal

4. Vaxborttagning

5. Smältning och gjutning av rostfritt stål

6. Skalborttagning och gjutrengöring

7. Värmebehandling vid behov

8. CNC-bearbetning

9. Bearbetning av hontråd

10. Betning

11. Besiktning och märkning

12. Förpackning

Investeringsgjutning stödjer produktionen av konsekventa komponenter i rostfritt stål med komplex geometri. CNC-bearbetning hjälper till att upprätthålla gängnoggrannhet, kritiska dimensioner och kompatibilitet med den specificerade anslutningsstandarden.

Ytbehandling

De färdiga produkterna betas efter gjutning och bearbetning.

Betning kan hjälpa till att ta bort oxidskal, värmetoner, fritt järn och annan ytförorening som introduceras under produktionen. Det hjälper också till att återställa en ren och enhetlig yta i rostfritt stål.

Ytterligare avfettning, passivering, polering eller specialiserad rengöring kan vara tillgängliga enligt kundens och projektets krav.

Gängade och kritiska tätningsytor bör skyddas under behandling, hantering, förpackning, lagring och transport.

Produktmärkning

Standardproduktmärkningar kan inkludera:

• LIANHE logotyp

• Produktstorlek

• Materialkvalitet av rostfritt stål

• Batch- eller spårbarhetsinformation, vid behov

Kundlogotyper, privata varumärken, projektnummer och andra anpassade märkningar kan appliceras enligt bekräftade orderkrav.

Märkningsmetoden och innehållet bör bekräftas före produktion, särskilt när permanent lasermärkning eller fullständig satsspårbarhet krävs.

Fabriksinspektionscertifikat

Inspektionsrapporter och kvalitetsdokument kan tillhandahållas enligt de bekräftade specifikationerna och orderkraven, inklusive:

• EN 10204 3.1 Materialprovningscertifikat

• Råmaterialcertifikat

• Radiografisk testrapport, när tillämpligt

• Dimensionell inspektionsrapport

• Trådinspektionsrapport

• Ytinspektionsrapport

• Tredjepartsinspektionsrapport

• Andra projektspecifika kvalitetsdokument

Det erforderliga inspektionsomfånget, testförhållandet, dokumentationen och tredjepartsarrangemang bör bekräftas före produktion.

Produktkvalitetskontroll

LIANHE tillämpar inspektionsprocedurer under råmaterialverifiering, investeringsgjutning, CNC-bearbetning, trådbearbetning, betning, produktmärkning och förpackning.

De huvudsakliga kvalitetskontrollprocedurerna inkluderar:

1. Inspektera inkommande råvarudimensioner, materialkvaliteter och stödjande certifikat.

2. Kontrollera gjutningens utseende, kritiska dimensioner och yttillstånd.

3. Inspektera invändiga gängdimensioner under CNC-bearbetning.

4. Verifiering av gängprofil, storlek, stigning och mätresultat efter bearbetning.

5. Kontrollera produktytor efter betning.

6. Verifiera logotyper, storleksmärkningar, materialmärkningar och annan specificerad information.

7. Utföra sista visuella och dimensionella inspektioner före förpackning.

8. Kontrollera kvantiteter, förpackningsmaterial, etiketter, fraktmärken och andra beställningsdetaljer före leverans.

Produkter är godkända för leverans efter att de tillämpliga inspektionsprocedurerna har genomförts.

Ytterligare PMI-testning, trycktestning, hårdhetstestning, kemisk analys, dimensionsrapportering eller tredjepartsinspektion kan ordnas enligt kundens krav.

OEM och kundanpassad produktion

OEM-tillverkning accepteras. Produkter kan tillverkas enligt kundens ritningar, prover, tekniska specifikationer, dimensioner, material, gängkrav, märkningar och förpackningsinstruktioner.

Kunder som efterfrågar skräddarsydd produktion bör tillhandahålla:

• Teknisk ritning eller fysiskt prov

• Produktens mått

• Invändig tråd typ och storlek

• Materialkvalitet av rostfritt stål

• Krav på tryck och temperatur

• Transporterat medium

• Nödvändig kvantitet

• Besiktningskrav

• Märkning och förpackningsinstruktioner

Produktionsgenomförbarhet, verktygskrav, minsta beställningskvantitet, pris och leveranstid kommer att bekräftas efter teknisk granskning.

Prover

Gratis prover:Prover kan tillhandahållas gratis för dimensionskontroll, trådkompatibilitet och kvalitetsutvärdering.

Provtillgänglighet beror på önskad storlek, materialkvalitet, gängspecifikation och aktuellt lager. Internationella expressleveransavgifter betalas normalt av mottagaren om inte annat avtalats.

Förpackning

Varje produkt skyddas med en plastpåse för att minska exponeringen för damm, fukt och ytföroreningar.

Produkterna packas sedan i förstärkta exportkartonger och konsolideras i trälådor eller på pallar enligt beställningskvantitet, produktmått och vald transportmetod.

Skräddarsydda kartonger, kundlogotyper, etiketter, streckkoder, pallskydd och andra förpackningsarrangemang kan levereras enligt bekräftade krav.

Betalningsvillkor

Vår standardbetalningstid är en 30 % T/T-deposition som betalas i förskott, med resterande 70 % T/T-saldo betald före leverans.

Tillgängliga betalningsmetoder inkluderar:

• T/T banköverföring

• Western Union

• PayPal

• Andra ömsesidigt överenskomna metoder

Specifika betalningsarrangemang kan diskuteras enligt ordervärdet och samarbetsvillkoren.

Leveransvillkor

Tillgängliga handelsvillkor:EXW, FOB, CFR, CIF, DDP och DDU

Produkter kan levereras av:

• Sjöfrakt

• Flygfrakt

• Landtransporter

• Internationell expresstjänst

Fraktmetoden kan väljas enligt beställningskvantitet, paketvolym, destination, önskat leveransschema och transportbudget.

Stämpla:LIANHE
Ursprungsort:Wenzhou, Zhejiang, Kina
