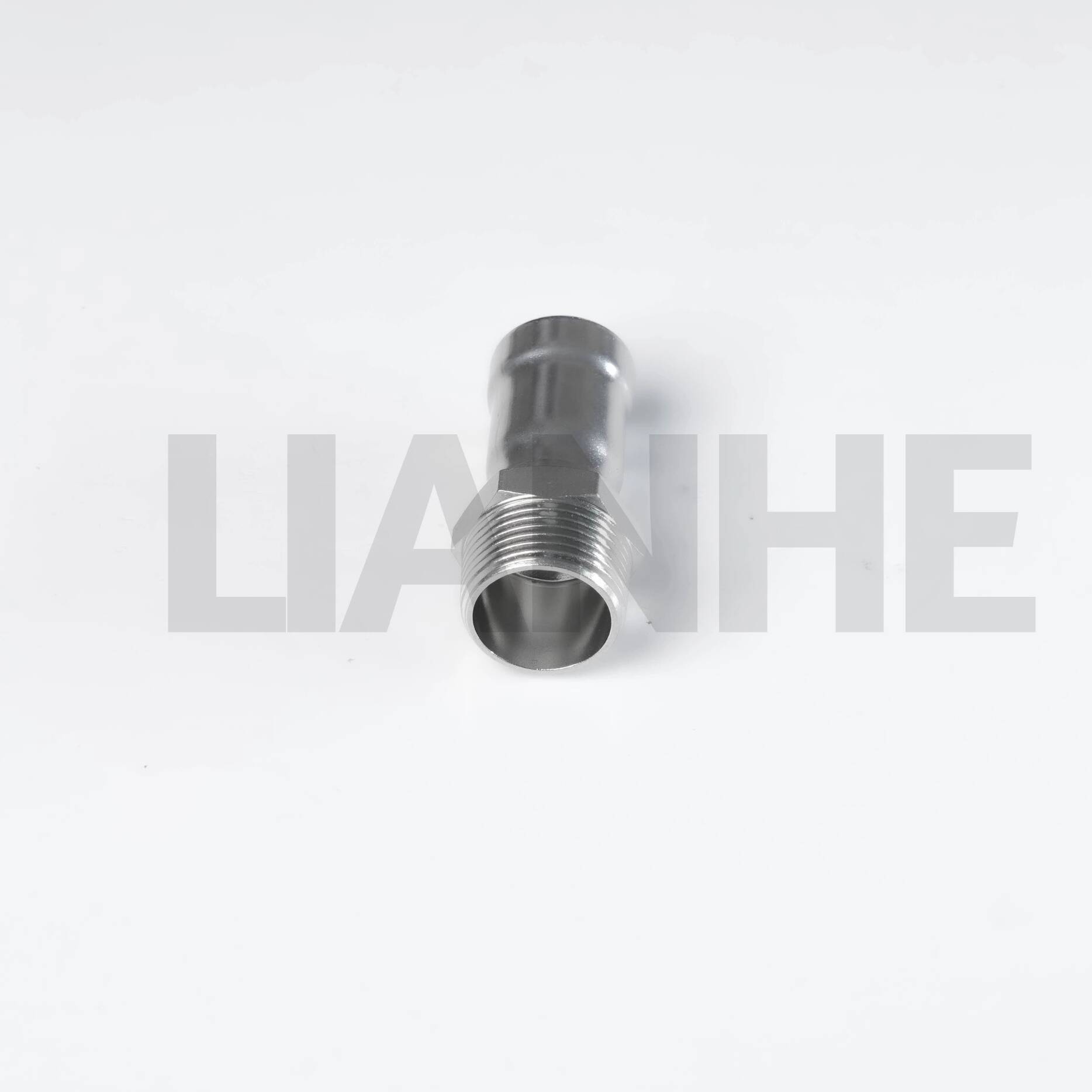

Ringpressande hangänga i rostfritt stål

Tekniska specifikationer

Storleksintervall:1/4"–4" (DN10–DN100)

Väggtjocklek:0,6–2,0 mm

Tillämpliga standarder:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN och ASME

Tillgängligt material:
0Cr18Ni9, SS304, S30408, SUS304, 1,4301;
0Cr17Ni12Mo2, SS316, SUS316;
SS304L, S30403, 1,4306;
SS316L, S31603, 1,4404.

Material för tätningsring:CIIR, EPDM, PTFE och NBR

Uttagsanslutning:Ringpressningsanslutning

Trådalternativ:NPT och BSP, inklusive BSPP och BSPT

Nominellt tryck:PN16

Hydrostatiskt testtryck:2,5 MPa

Lufttäthetstesttryck:1,05 MPa

Tillverkningsprocess:Mekaniskt framställd av rostfria rör

Ytbehandlingar:Vibrationspolering, magnetisk polering och betning

Produktmärkning:LOGO–OD–W.T.–Material. Kundlogotyper och anpassade produktmärkningar kan tillhandahållas enligt specifika krav.

Standardförpackning:Plastpåsar, exportkartonger och träfodral

Certifikat:GB/T 19001-2016, ISO 9001:2015, CE och Sanitary License

Stämpla:LIANHE

Tillämpliga medier:Dricksvatten, kallt vatten, varmvatten, avloppsvatten, industrivatten, olja, gas och andra kompatibla medier.

Produktapplikationer

LIANHE ringpressningsbeslag i rostfritt stål är lämpliga för tekniska projekt, fartyg, kommersiella byggnader, bostadsbyggnader, sjukhus, hotell, miljöskyddsanläggningar, värmesystem och luftkonditioneringsinstallationer.

Armaturerna kan appliceras i olika rörsystem, inklusive vattenförsörjningssystem, gasledningssystem, direkta dricksvattensystem, miljöskyddsrörledningar, ångsystem, värmeledningar, luftkonditioneringssystem, industriella vattensystem och andra kompatibla applikationer för vätsketransport.

Beslagets faktiska lämplighet bör bekräftas enligt driftstryck, arbetstemperatur, transporterat medium, tätningsringsmaterial, gängstandard och installationsmiljö.

Produktfördelar

1. Hög mekanisk styrka

2. Utmärkt korrosionsbeständighet

3. Lång livslängd

4. Lågt vätskeflödesmotstånd

5. Bra vibrations- och seismiskt motstånd

6. Pålitlig och stabil anslutning

7. Miljövänlig konstruktion

8. Snabb och bekväm installation

9. Lämplig för dold eller inbäddad installation

10. Låg total installations- och underhållskostnad

11. Bra slitstyrka

12. Hygienisk och lämplig för vattensystem

13. Pålitlig tätningsprestanda med minskad läckagerisk

Ringpressningsanslutningsmetoden möjliggör snabb installation utan omfattande svetsarbete. När den installeras med rätt verktyg och procedurer, ger beslaget en stabil mekanisk anslutning och pålitlig tätningsprestanda.

Provning och inspektion

Tillgängliga produkttester inkluderar:

• Hydrostatiskt trycktest

• Lufttäthetstest

• Arbetstryckstest

• Negativt trycktest

• Utdragningstest

• Temperaturcykeltest för kallt och varmt vatten

• Hydrostatiskt böj- och torsionstest

• Hydrostatisk vibrationstest

• Hydrostatisk slagtest

Leveransinspektion omfattar råmaterialverifiering, yttillstånd, produktdimensioner, hydrostatisk tryckprestanda, lufttäthet, märkning och förpackning.

Fabriksinspektionsrapporter och certifikat

Inspektionsrapporter och stödjande kvalitetsdokument kan tillhandahållas enligt de bekräftade produkt- och beställningskraven, inklusive:

• EN 10204 3.1 Materialprovningscertifikat

• Råmaterialinspektionscertifikat

• Radiografisk testrapport, när tillämpligt

• Hydraulisk tätningstestrapport

• Trådinspektionsrapport

• Tredjepartsinspektionsrapport

• Övriga projektspecifika besiktningshandlingar

Dokumenttillgänglighet och det erforderliga inspektionsomfånget bör bekräftas innan du gör en beställning.

Tillämpligt temperaturområde för matchande packningar:-20°C till +110°C

Det faktiska temperaturintervallet beror på valt packningsmaterial, transporterat medium, driftstryck och serviceförhållanden.

Produktkvalitetskontroll

LIANHE utför produktionslinjeinspektion och slutinspektion under hela tillverkningsprocessen. Produkter kontrolleras före leverans för att säkerställa att deras material, dimensioner, ytor, anslutningar och tätningsprestanda uppfyller de bekräftade orderkraven.

De huvudsakliga kvalitetskontrollprocedurerna inkluderar:

1. Inspektera ytterdiametern, väggtjockleken och materialkvaliteten på inkommande råmaterial.

2. Kontrollera längden och sluttillståndet för råvaror efter kapning.

3. Inspektera uttagets dimensioner, ytterdiameter och väggtjocklek efter mekanisk formning.

4. Kontroll av svetsdimensioner och ytkvalitet efter svetsning och formning.

5. Inspektera yta, dimensioner och uttagsstruktur efter värmebehandling.

6. Verifiering av ytkvalitet efter polering, betning eller annan ytbehandling.

7. Genomföra hydrauliska tryck- och lufttäthetstest enligt gällande inspektionskrav.

8. Kontrollera produktmärkningar, kvantiteter, förpackningar och beställningsinformation före leverans.

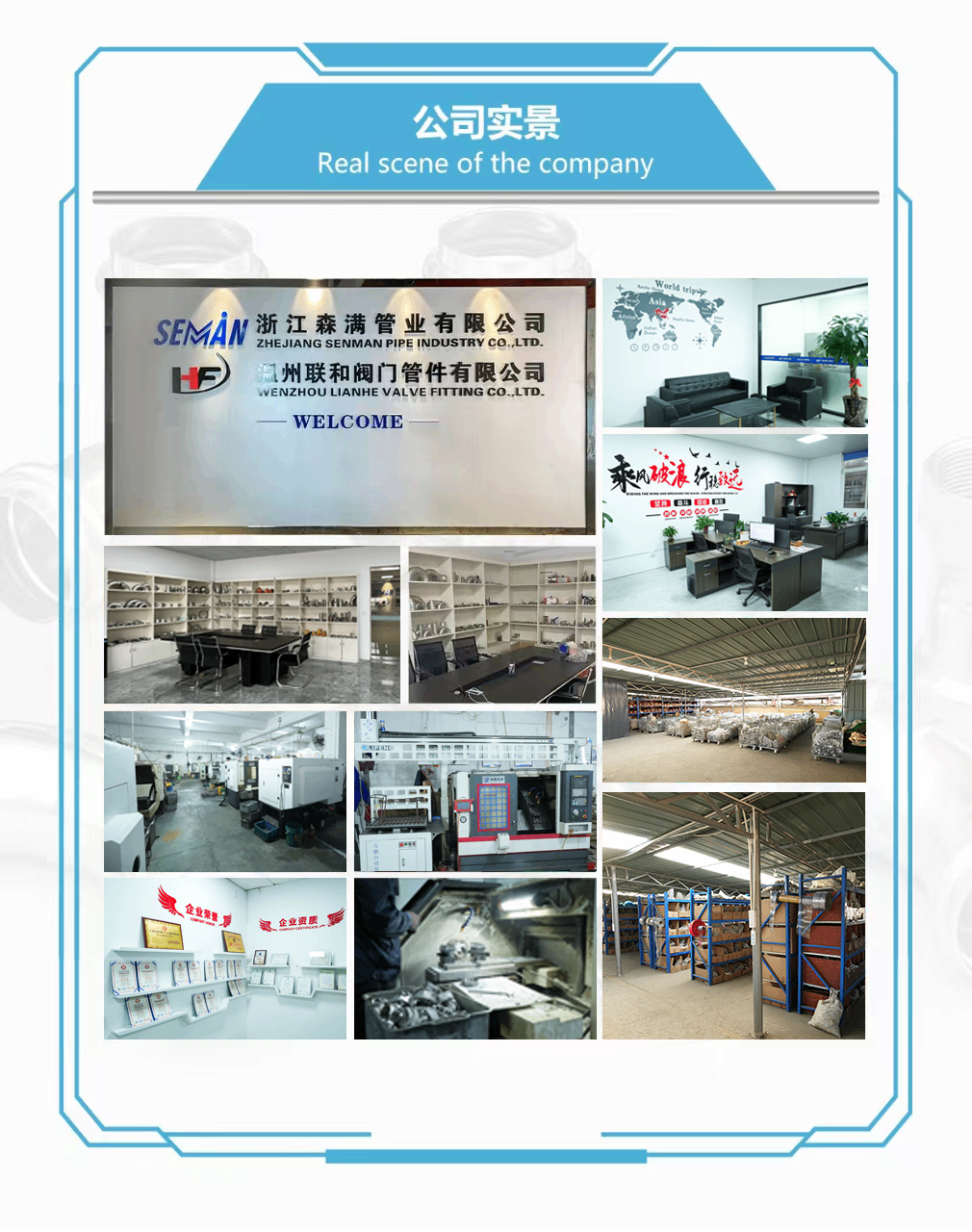

Produktionsutrustning

Vår tillverkningsanläggning är utrustad med fem automatiska produktionslinjer för svetsning av rör, två laserskärningsmaskiner, fem vibrationspoleringsmaskiner, två magnetpolermaskiner, fem lufttäthets- och hydrauliska testenheter, tre formningsmaskiner, tre spårmaskiner, två borrmaskiner, tio CNC-svarvar och sex ändplattningsmaskiner.

Ytterligare produktionsutrustning inkluderar två vertikala hydroformningsmaskiner, två hydroformningsmaskiner av ramtyp, tio rörbockningsmaskiner, åtta automatiska argonbågsvetsmaskiner, fyra hydrauliska ritmaskiner, fyra höghastighets hydrauliska stansmaskiner, två lasermarkeringsmaskiner, två förpackningsenheter och annan relaterad tillverknings- och inspektionsutrustning.

HS-kod: 7307230000

Betalnings- och fraktvillkor

Betalningsvillkor:En T/T-deposition på 30 % krävs i förväg, och resterande 70 % T/T-saldo betalas före leverans. Specifika betalningsarrangemang kan diskuteras enligt beställningen.

Betalningar kan göras med T/T, Western Union, PayPal och andra överenskomna betalningsmetoder.

Tillgängliga handelsvillkor:EXW, FOB, CFR, CIF, DDP och DDU

Produkter kan transporteras till sjöss, med flyg, landfrakt eller internationell expresstjänst enligt orderkvantitet, destination, leveransschema och kundkrav.

Minsta orderkvantitet:Normalt 5–10 stycken, beroende på produkt, storlek och aktuell lagertillgång.

Standardprodukter och vanliga storlekar kan finnas tillgängliga från lager. Lagerkvantiteter och omedelbar leveranstillgänglighet bör bekräftas när du begär en offert.

Gratis prover:Prover kan tillhandahållas kostnadsfritt för produkttestning och kvalitetsutvärdering. Den internationella expressleveranskostnaden betalas normalt av mottagaren.

Offerttid:Normalt inom tre arbetstimmar efter att ha mottagit fullständiga produktspecifikationer och kvantitetskrav.

Leveranstid:Cirka 3–7 dagar för vanliga storlekar tillgängliga från lager. Produktionsordrar kräver normalt cirka 25 dagar, beroende på produkt, kvantitet, anpassningskrav och fabriksschema.

Citatets giltighet:Normalt 3–7 dagar, beroende på råvarupriser och marknadsförhållanden.

Service efter försäljning

Vår standardproduktkvalitetsgaranti är ett år. Om ett bekräftat tillverkningsrelaterat kvalitetsproblem uppstår under garantiperioden, kommer vårt team att undersöka problemet och tillhandahålla en lämplig teknisk eller efterförsäljningslösning.

Kunder bör tillhandahålla produktmodell, ordernummer, installationsförhållanden, arbetstryck, driftstemperatur, transporterat medium och relevanta foton eller videor för att hjälpa till med teknisk utvärdering.

Våra tjänster

1. Omfattande kunskap om internationella marknader och förmåga att stödja olika tekniska och kommersiella krav.

2. Direkt tillverkning från vår egen produktionsanläggning i Wenzhou, Kina.

3. Ett erfaret tekniskt och produktionsteam som är dedikerade till att upprätthålla konsekvent produktkvalitet.

4. Effektiva produktions- och kostnadskontrollsystem utformade för att ge konkurrenskraftiga fabrikspriser.

5. Lång erfarenhet av tillverkning, kvalitetsledning och internationell försäljning av pressbeslag i rostfritt stål.

Ursprungsort:Wenzhou, Kina
