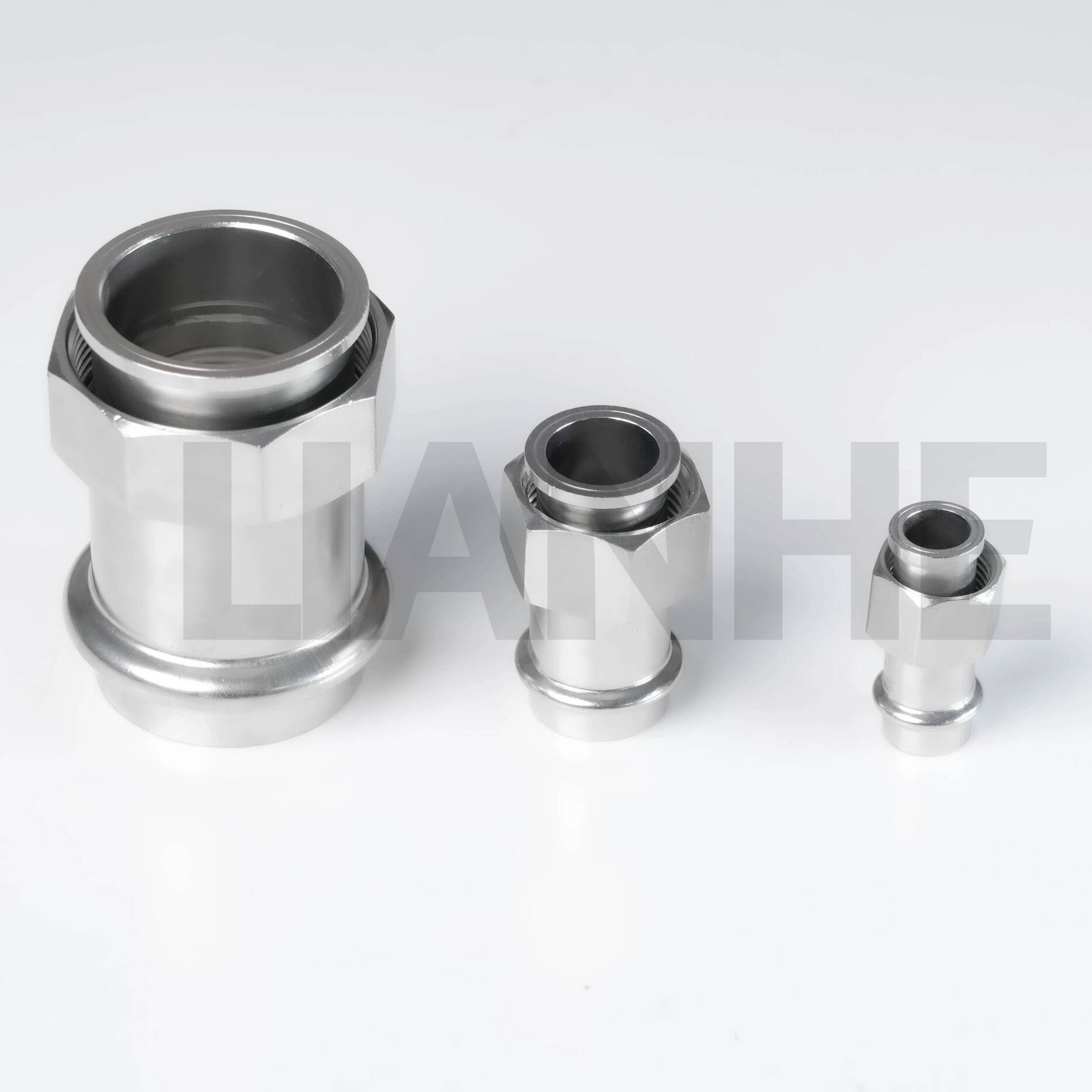

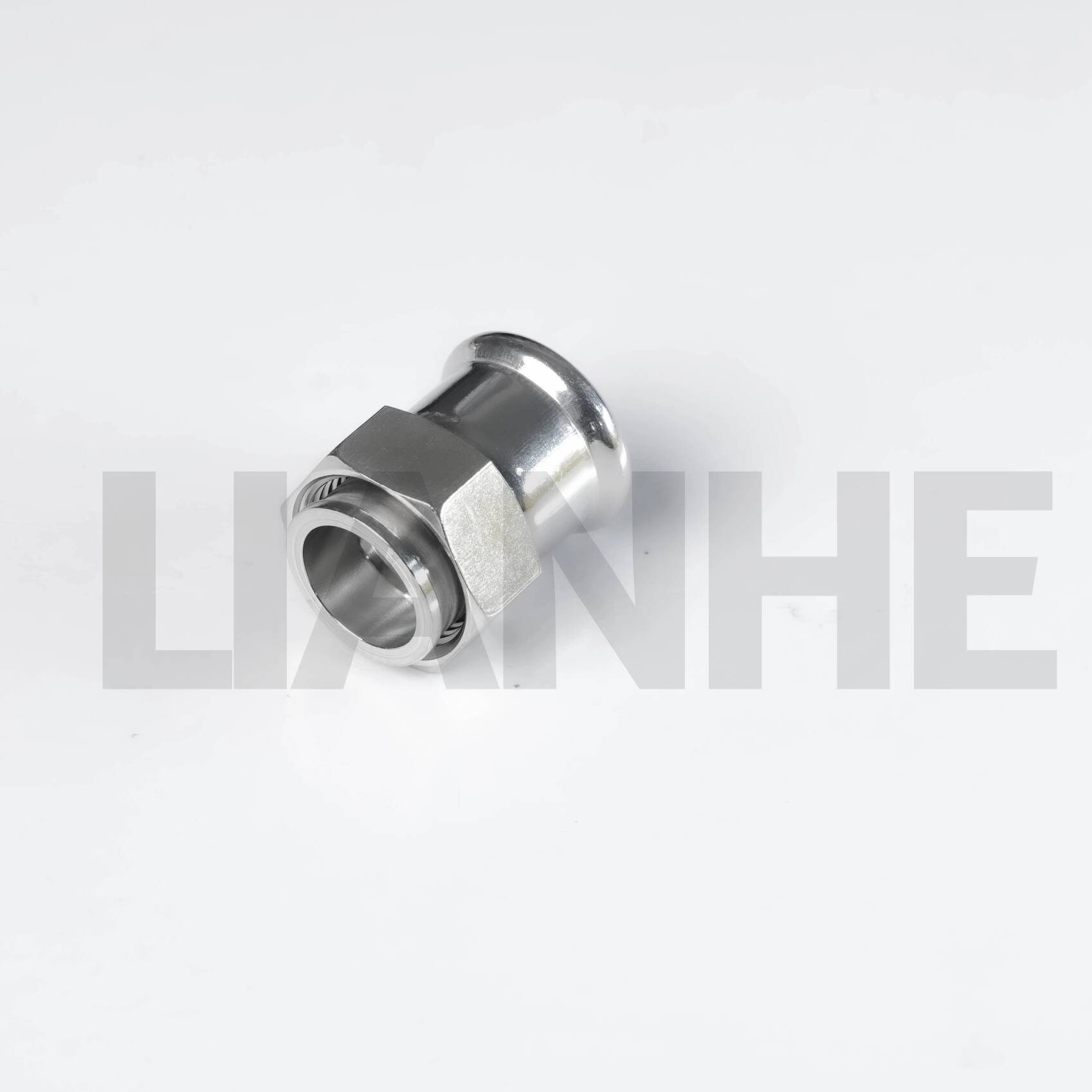

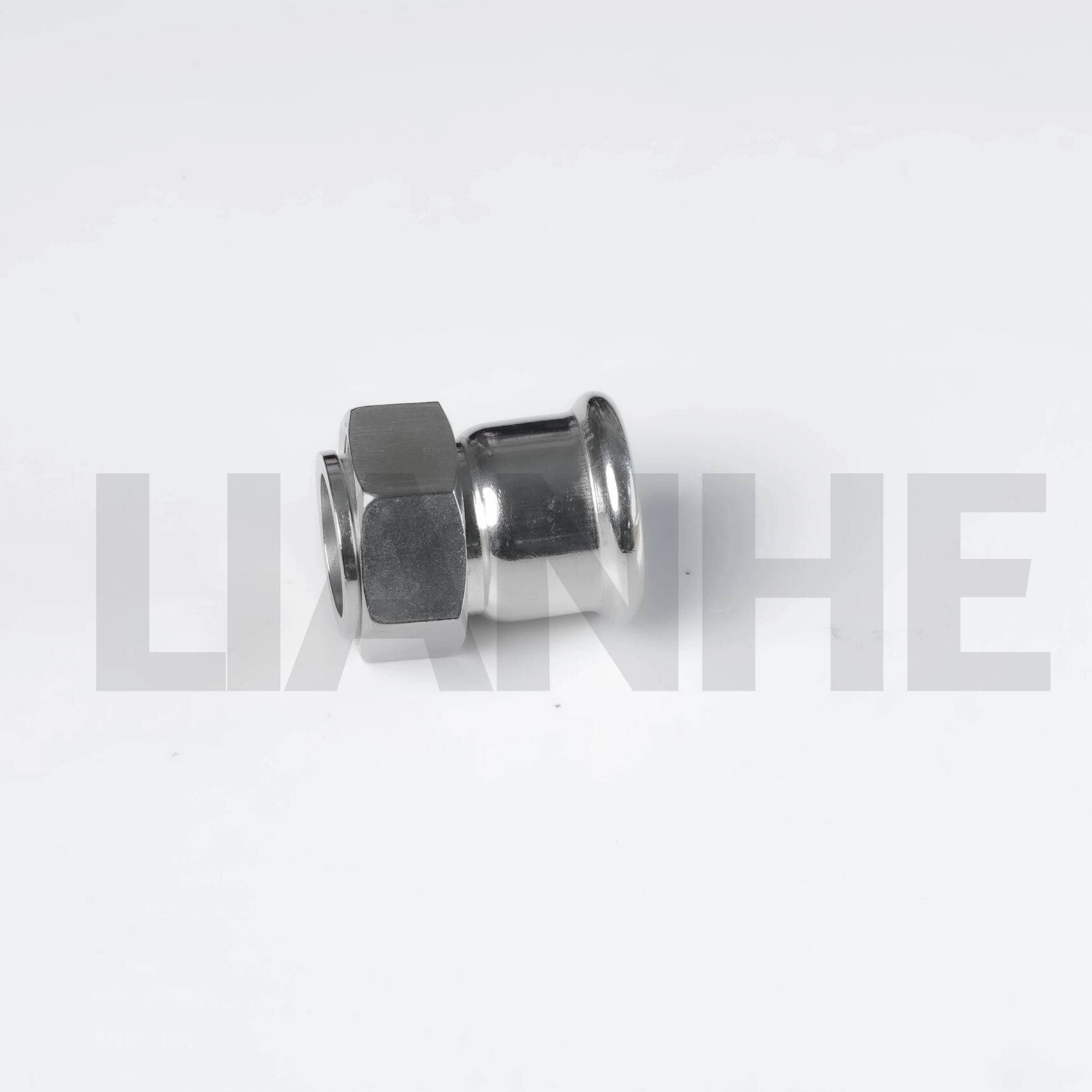

Presskoppling/koppling i rostfritt stål

Tekniska specifikationer

Storleksintervall:1/4"–4" (DN10–DN100)

Väggtjocklek:0,6–2,0 mm

Tillämpliga standarder:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN och ASME

Tillgängligt material:

• 0Cr18Ni9, SS304, S30408, SUS304 och 1.4301

• 0Cr17Ni12Mo2, SS316 och SUS316

• SS304L, S30403 och 1.4306

• SS316L, S31603 och 1.4404

Tillgängliga tätningsringmaterial:CIIR, EPDM, PTFE och NBR

Socket-end-alternativ:D-Type och S-Type

Tillgängliga trådstandarder:NPT, BSPP och BSPT

Nominellt tryck:PN16

Hydrostatiskt testtryck:2,5 MPa

Lufttäthetstesttryck:1,05 MPa

Tillämpligt packningstemperaturområde:-20°C till +110°C

Tillverkningsprocess:Mekaniskt framställd av rostfria rör

Ytbehandlingsalternativ:Vibrationspolering, magnetisk polering och betning

Produktmärkning:LOGO–OD–W.T.–Material. Kundlogotyper, privata varumärken, batchinformation och andra anpassade märkningar kan appliceras enligt specifika orderkrav.

Standardförpackning:Plastpåsar, exportkartonger och träfodral

Certifikat:GB/T 19001-2016, ISO 9001:2015, CE-dokumentation för tillämpliga produkter och sanitetslicens

Stämpla:LIANHE

HS-kod: 7307230000

Ursprungsort:Wenzhou, Zhejiang, Kina

Det faktiska arbetstrycket och temperaturgränserna beror på produktstorlek, väggtjocklek, rostfritt stål, tätningsringsmaterial, transporterat medium, gängstandard, hylsprofil och tillämpliga projektkrav.

Tillämpligt media

Produkterna kan levereras för användning med en rad kompatibla flytande och gasformiga medier, inklusive:

• Dricksvatten

• Kallt vatten och varmt vatten

• Avloppsvatten

• Industriellt vatten

• Olja och kompatibla flytande media

• Gas och kompatibla gasformiga medier

Innan man väljer material eller tätningsring bör kunderna bekräfta dess kompatibilitet med det transporterade mediet, driftstryck, arbetstemperatur och installationsmiljö.

Användningsområden

Produkterna kan användas i en mängd olika kommersiella, bostads-, industri-, marin- och infrastrukturprojekt, inklusive:

• Ingenjörs- och infrastrukturprojekt

• Fartyg och marina installationer

• Kommersiella byggnader

• Bostadshus

• Sjukhus och sjukvårdsinrättningar

• Hotell och offentliga anläggningar

• Miljöskyddsutrustning

• Vattenreningssystem

• Värmeinstallationer

• Luftkonditioneringssystem

• Industriella bearbetningsanläggningar

De kan användas i vattenförsörjningssystem, gasdistributionssystem, direkta dricksvattenledningar, avloppsvattensystem, miljöskyddsledningar, ångsystem, värmenätverk, luftkonditioneringsledningar och industriella vattensystem.

Den slutliga konfigurationen bör väljas enligt arbetstryck, driftstemperatur, rostfritt stål, tätningsringsmaterial, gängtyp, anslutningsprofil och lokal projektstandard.

Produktfördelar

1. Hög mekanisk styrka och strukturell stabilitet

2. Utmärkt korrosions- och oxidationsbeständighet

3. Lång livslängd

4. Lågt internt flödesmotstånd

5. Bra vibrationer och seismisk prestanda

6. Pålitlig anslutningsprestanda

7. Miljövänlig konstruktion i rostfritt stål

8. Snabb och bekväm installation

9. Lämplig för dold installation där det är tillåtet

10. Minskade totala installations- och underhållskostnader

11. God motståndskraft mot slitage och deformation

12. Hygienisk konstruktion för lämpliga dricksvattensystem

13. Pålitlig tätningsprestanda med minskad läckagerisk

Korrekt rörförberedelse, införingsdjup, val av tätningsring, gängidentifiering, verktygskalibrering och slutlig inspektion är avgörande för tillförlitlig prestanda.

D-typ och S-typ hylsprofiler kan kräva olika pressverktyg eller käftar. Kunder bör bekräfta den erforderliga anslutningsprofilen innan beställning och installation.

NPT-, BSPT- och BSPP-gängor har olika profiler och tätningsmetoder. De bör inte kopplas omväxlande om inte deras dimensions- och tätningskompatibilitet har bekräftats tekniskt.

Produkttester

Tillgängliga testprocedurer inkluderar:

• Hydrostatiskt trycktest

• Lufttäthetstest

• Arbetstryckstest

• Negativt trycktest

• Utdragningstest

• Cykeltest för kall- och varmvattentemperatur

• Hydrostatiskt böj- och torsionstest

• Hydrostatisk vibrationstest

• Hydrostatisk slagtest

Tillämpliga testartiklar och provtagningsförhållande beror på den valda specifikationen, styrande standard, avsedd tillämpning och bekräftad inspektionsplan.

Leveransbesiktning

Produkter inspekteras före leverans. Standardleveransinspektion omfattar:

• Materialklass

• Ytans skick

• Produktens mått

• Ytterdiameter och väggtjocklek

• Hylsans mått

• Gängmått, i förekommande fall

• Hydrostatisk prestanda

• Lufttäthetsprestanda

• Produktmärkning

• Mängder och förpackningar

Fabriksinspektionsrapporter och certifikat

Inspektionsrapporter och stödjande kvalitetsdokument kan tillhandahållas enligt de bekräftade orderkraven, inklusive:

• EN 10204 3.1 Materialprovningscertifikat

• Råmaterialinspektionscertifikat

• Radiografisk testrapport, när tillämpligt

• Hydraulisk tätningstestrapport

• Trådinspektionsrapport, där tillämpligt

• Hyls- och dimensionsinspektionsrapport

• Tredjepartsinspektionsrapport

• Andra projektspecifika kvalitetsdokument

Det erforderliga inspektionsomfånget, testförhållandet, dokumentationen och tredjepartsarrangemang bör bekräftas före produktion.

Produktkvalitetskontroll

LIANHE tillämpar processer och slutinspektioner under hela produktionen. Produkter kontrolleras före leverans för att verifiera att deras material, dimensioner, ytor, anslutningsytor, märkningar och förpackningar uppfyller de bekräftade orderkraven.

De huvudsakliga kvalitetskontrollprocedurerna inkluderar:

1. Inspektera ytterdiametern, väggtjockleken, materialkvaliteten och yttillståndet för inkommande råmaterial.

2. Kontrollera längden, skärpositionen och sluttillståndet för råmaterial efter kapning.

3. Inspektera hylsan, ytterdiameter, väggtjocklek, gängor och andra kritiska dimensioner efter bearbetning och mekanisk formning.

4. Kontroll av svetsdimensioner, svetsutseende och ytkvalitet efter svetsning och formning, i förekommande fall.

5. Inspektera produktens yta, dimensioner och anslutningsområden efter värmebehandling.

6. Verifiering av ytkvalitet efter vibrationspolering, magnetisk polering, betning eller annan ytbehandling.

7. Utföra hydrauliska tryck- och lufttäthetstest enligt gällande inspektionskrav.

8. Inspektera produktmärkningar, kvantiteter, förpackningsmaterial, etiketter och fraktmärken före leverans.

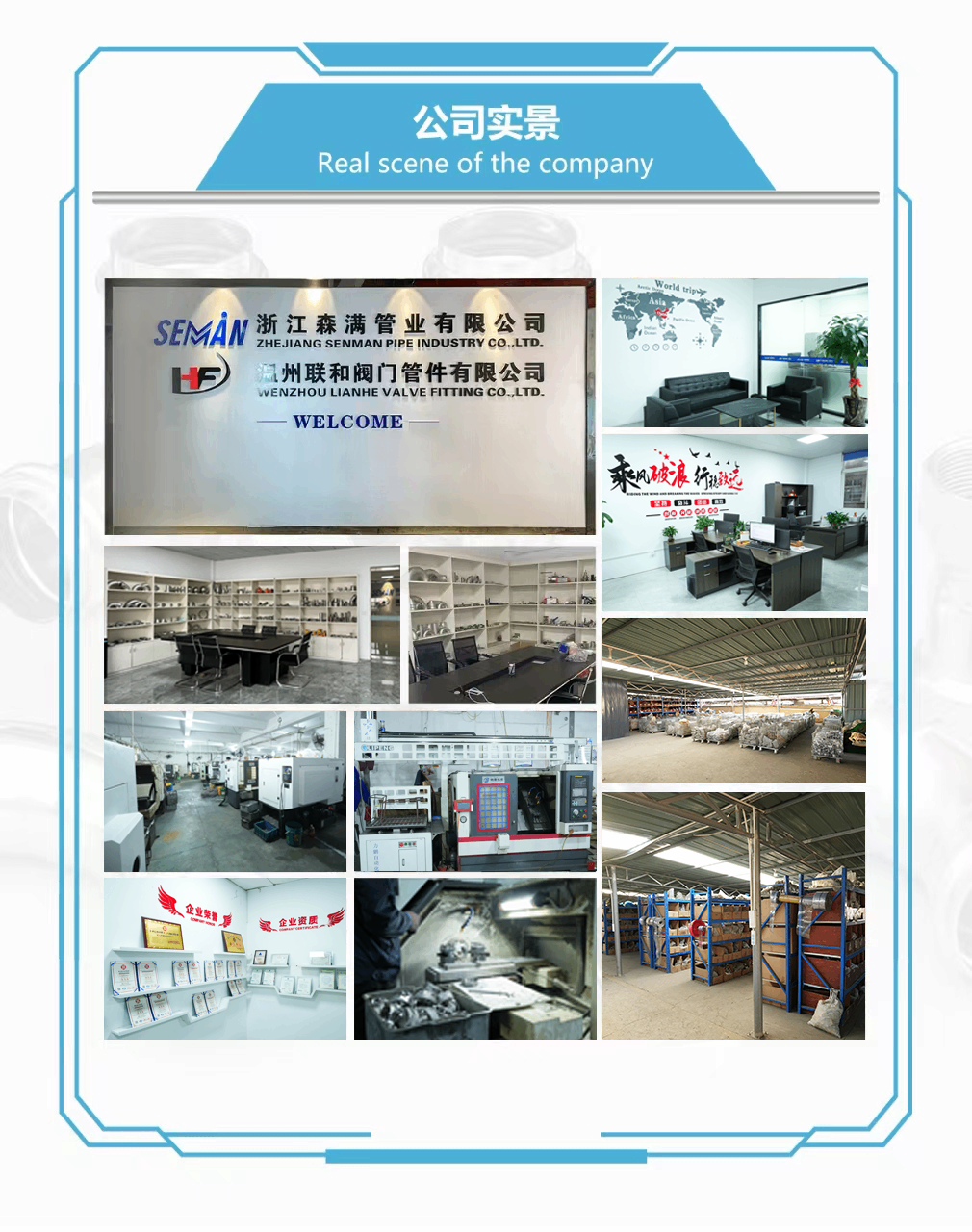

Produktionsutrustning

Vår tillverkningsanläggning är utrustad med fem automatiska produktionslinjer för rörsvetsning, två laserskärningsmaskiner, fem vibrationspoleringsmaskiner, två magnetpolermaskiner, fem lufttäthets- och hydrauliska testenheter, tre formningsmaskiner, tre spårmaskiner, två borrmaskiner, tio CNC-svarvar och sex ändbearbetningsmaskiner.

Ytterligare utrustning inkluderar två vertikala hydroformningsmaskiner, två hydroformningsmaskiner av ramtyp, tio rörbockningsmaskiner, åtta automatiska argonbågsvetsmaskiner, fyra hydrauliska ritmaskiner, fyra höghastighetshydrauliska stansmaskiner, två lasermarkeringsmaskiner, två förpackningsenheter och annan relaterad produktions- och inspektionsutrustning.

Dessa produktionsmöjligheter stödjer råmaterialberedning, skärning, mekanisk formning, svetsning, värmebehandling, trådbearbetning, ytbehandling, testning, produktmärkning, inspektion och exportförpackning.

Förpackning

Varje produkt är skyddad med en plastpåse för att minska exponeringen för fukt, damm och ytföroreningar. Produkterna förpackas sedan i förstärkta exportkartonger och konsolideras i trälådor vid behov.

Anpassade kartonger, kundlogotyper, etiketter, streckkoder, pallförpackning och andra exportförpackningsarrangemang kan tillhandahållas enligt bekräftade orderkrav.

Betalningsvillkor

Vår standardbetalningstid är en 30 % T/T-deposition som betalas i förskott, med resterande 70 % T/T-saldo betald före leverans. Specifika betalningsvillkor kan diskuteras enligt ordervärdet och samarbetskraven.

Tillgängliga betalningsmetoder inkluderar T/T, Western Union, PayPal och andra ömsesidigt överenskomna metoder.

Leveransvillkor

Tillgängliga handelsvillkor:EXW, FOB, CFR, CIF, DDP och DDU

Produkter kan levereras med sjöfrakt, flygfrakt, landtransport eller internationell expresstjänst.

Fraktmetoden kan väljas enligt beställningskvantitet, paketvolym, destination, önskat leveransschema och transportbudget.

Minsta orderkvantitet och lager

Minsta orderkvantitet:Normalt 5–10 stycken, beroende på produktspecifikation och aktuellt lager.

Vi håller lager för många vanliga produkter och vanliga storlekar. Utvalda produkter kan ha upp till 5 000 stycken tillgängliga. Eftersom lagret ändras kontinuerligt, bör faktiska lagerkvantiteter och omedelbar leveranstillgänglighet bekräftas på nytt när du begär en offert.

Prover och offert

Gratis prover:Prover kan tillhandahållas kostnadsfritt för dimensionskontroll och kvalitetsutvärdering. Internationella expressleveransavgifter betalas normalt av mottagaren.

Offerttid:Normalt inom tre arbetstimmar efter att ha mottagit fullständiga specifikationer och kvantitetskrav.

Citatets giltighet:Normalt 3–7 dagar, beroende på råvarupriser av rostfritt stål, växelkurser och aktuella marknadsförhållanden.

Leveranstid

Normalstora produkter tillgängliga från lager kan normalt levereras inom 3–7 dagar.

Beställningar som kräver nyproduktion tar normalt cirka 25 dagar. Det faktiska leveransschemat beror på specifikationer, materialtillgänglighet, orderkvantitet, inspektionskrav, anpassad förpackning och aktuell fabriksproduktionsplan.

Service efter försäljning

Vår standardproduktkvalitetsgaranti är ett år. Om ett tillverkningsrelaterat kvalitetsproblem bekräftas under garantiperioden, kommer vårt team att undersöka orsaken och tillhandahålla en lämplig teknisk eller efterförsäljningslösning.

Kunder bör ange ordernummer, produktspecifikation, installationsförhållanden, driftstryck, arbetstemperatur, transporterat medium och relevanta foton eller videor för att hjälpa till med teknisk utvärdering.

Våra tjänster

1. Omfattande kunskap om internationella marknader och förmåga att stödja olika tekniska och kommersiella krav.

2. Direkt tillverkning från vår egen fabrik i Wenzhou, Zhejiang, Kina.

3. Ett erfaret teknik- och produktionsteam fokuserade på att upprätthålla jämn kvalitet.

4. Effektiva produktions- och kostnadskontrollsystem utformade för att ge konkurrenskraftiga fabrikspriser.

5. Lång erfarenhet av produktion, kvalitetsledning, exportförpackningar och internationell försäljning.

Stämpla:LIANHE
Ursprungsort:Wenzhou, Zhejiang, Kina
