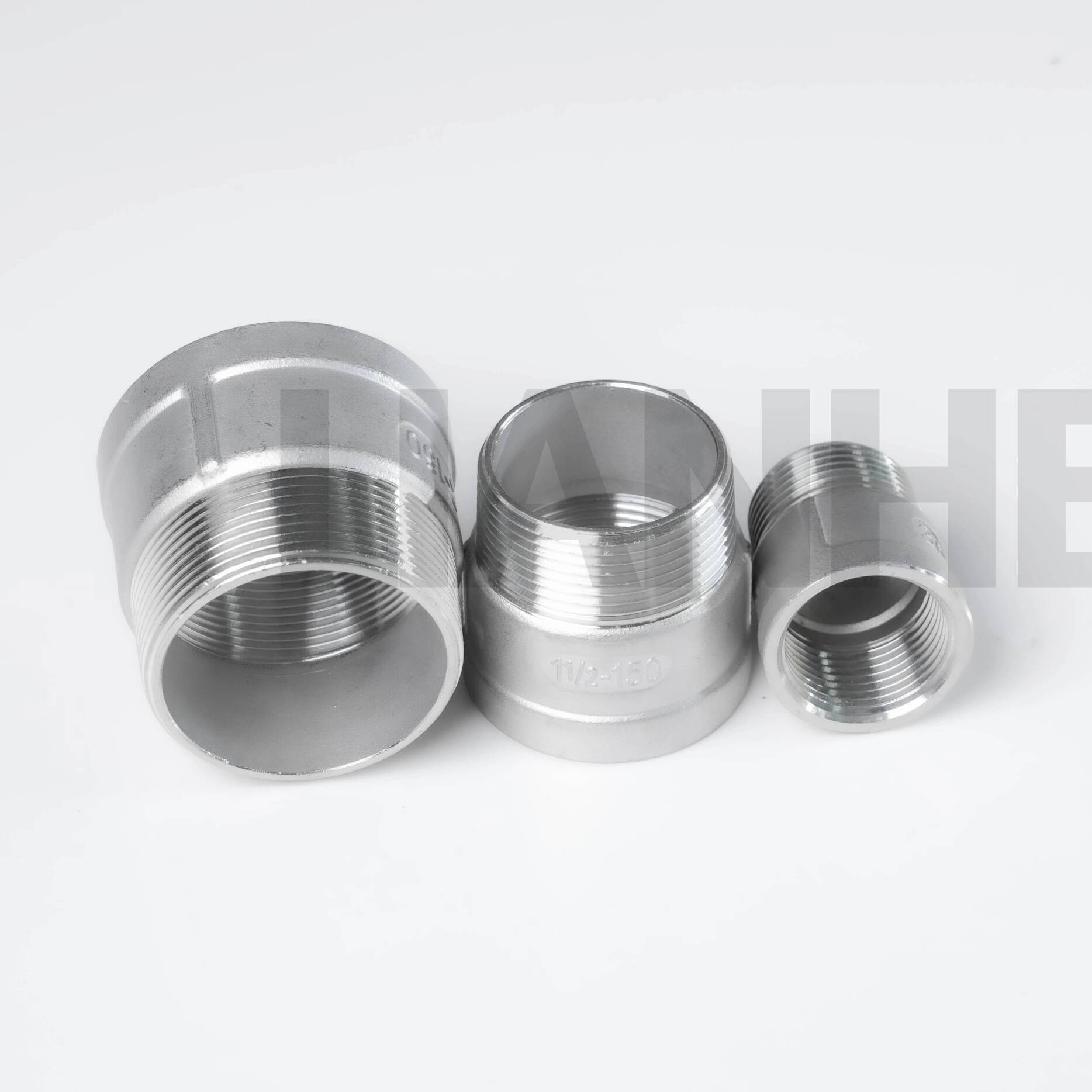

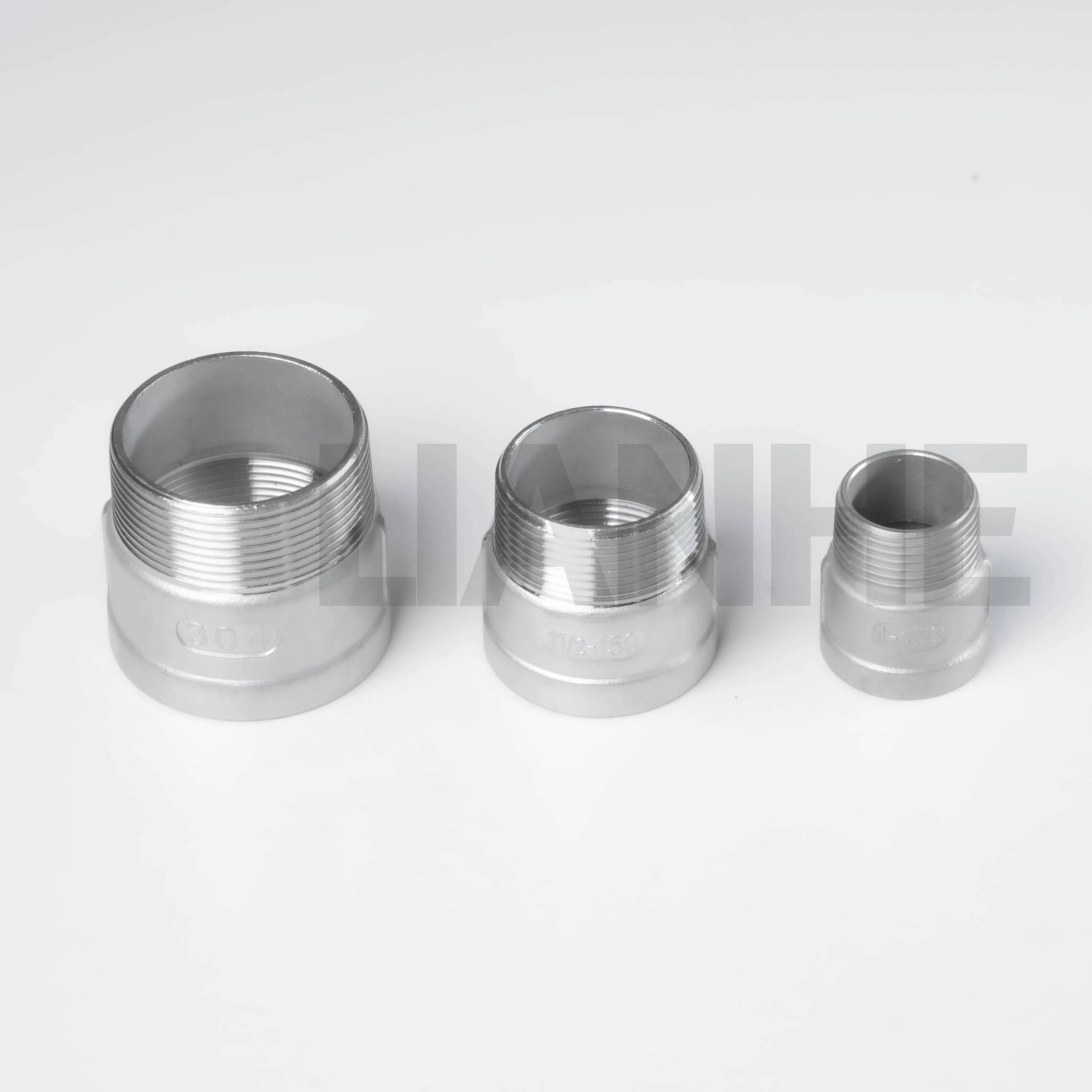

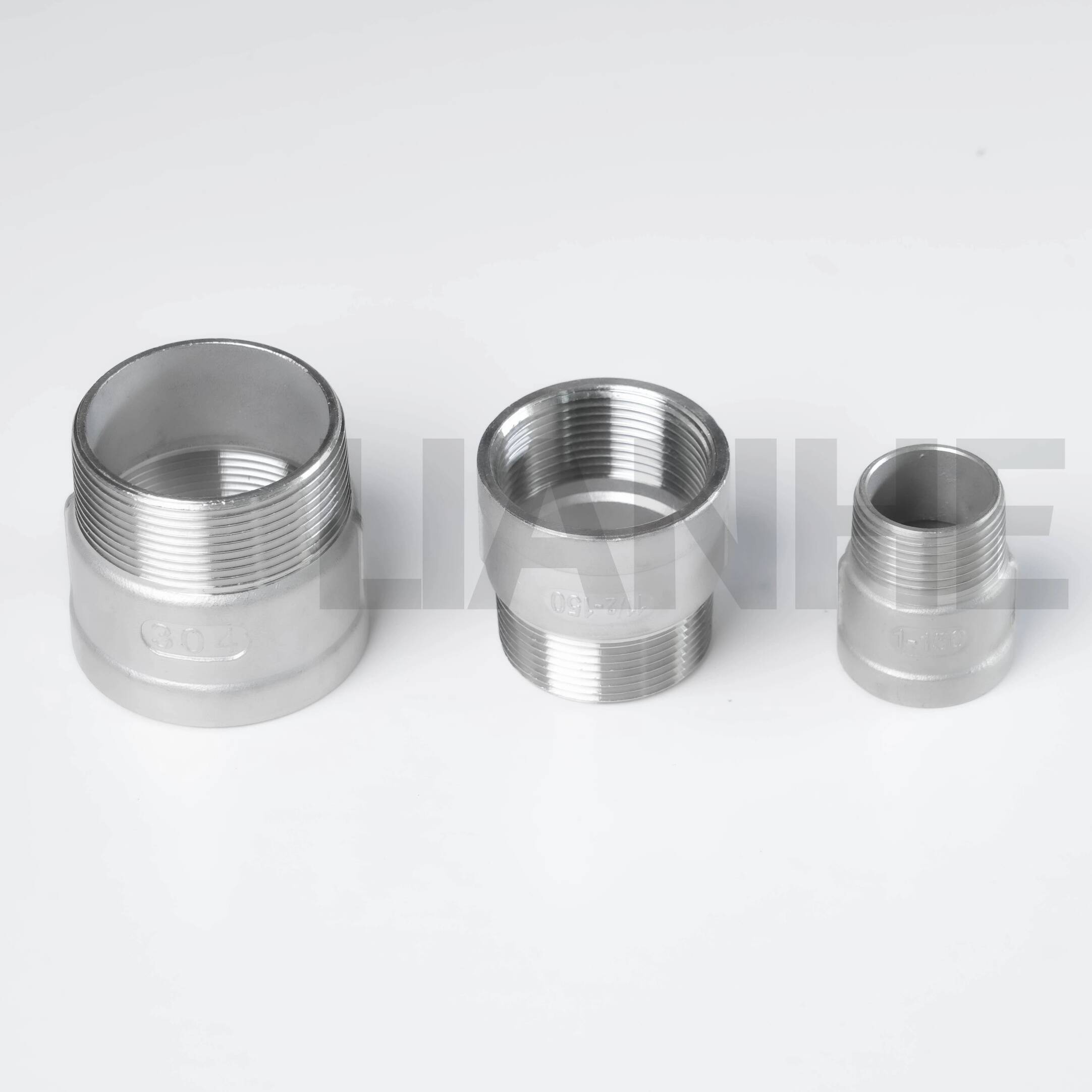

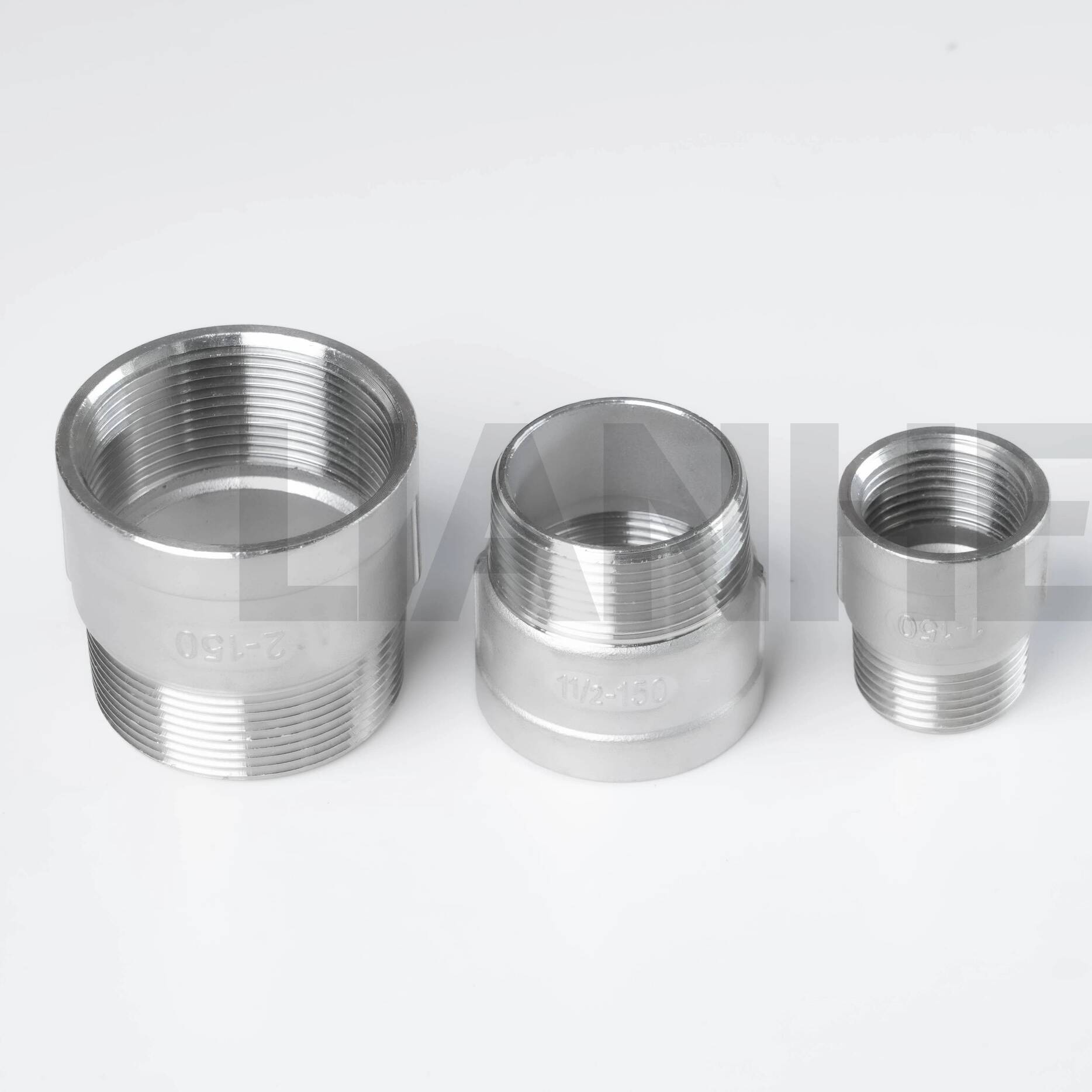

Rostfritt stål M/F Gängreducerare

Tekniska specifikationer

Storleksintervall:1/4"–4" (DN8–DN100)

Tryckbetyg:Klass 150

Tillämpliga standarder:MSS SP-43, ISO 4144 och GB/T 26120

Anslutningstyp:Hon- och hangängade anslutningar

Tillgängliga trådstandarder:

• BS 21: BSPT och BSPP

• ANSI B2.1: NPT

• DIN 259 och DIN 2999

• ISO 228

Tillverkningsprocess:Investeringsgjuten kropp med precisions CNC-bearbetning

Gjutmetod:Lost-Wax Investeringsgjutning

Tillgängligt material:

• SS201 och 1.4372

• SS304 och 1.4301

• SS316 och 1.4401

• SS316L och 1.4404

• Andra rostfria stålkvaliteter på begäran

Ytbehandlingsalternativ:Betning eller avfettning och rengöring

Standardförpackning:Plastpåsar, exportkartonger och pallar

Stämpla:LIANHE

HS-kod: 7307220000

Ursprungsort:Wenzhou, Zhejiang, Kina

De slutliga dimensionerna, materialkvaliteten, gängstandarden, ytbehandlingen och tryckklassificeringen bör bekräftas enligt den avsedda applikationen och projektkraven.

Tillämpligt media

Produkterna kan levereras för användning med kompatibla flytande och gasformiga medier, inklusive:

• Vatten

• Olja och kompatibla flytande media

• Gas och kompatibla gasformiga medier

• Utspädda syror och kompatibla kemiska medier

Material- och tätningskompatibilitet bör utvärderas enligt kemisk sammansättning, koncentration, driftstemperatur, systemtryck och förväntad livslängd.

Olika rostfria stålkvaliteter ger olika nivåer av korrosionsbeständighet. Kunder bör bekräfta lämpligt material innan de använder produkterna med syror, kemikalier, klorider, bränslegas eller andra krävande medier.

Användningsområden

Produkterna kan användas i en mängd olika industriella, kommersiella och utrustningsrörapplikationer, inklusive:

• Rörledningar för bygg- och byggnadstjänster

• Bränsle-gassystem som använder kompatibla material och tätningsmetoder

• Medicinsk utrustning och rörledningar för anläggningar

• Utrustning för bearbetning av mat och dryck

• Miljöskyddssystem

• Utrustning för kemisk bearbetning

• Vattenreningsanläggningar

• Industriella vattenledningar

• Maskiner och instrumentanslutningar

• Allmänna vätskekontrollsystem

För medicinska, livsmedels-, gas-, kemikalie- eller andra reglerade tillämpningar bör kunderna bekräfta om ytterligare materialdokumentation, produkttester, ytbehandling, certifiering eller branschspecifikt godkännande krävs.

Tillverkningsprocess

Produktkroppen tillverkas med gjutning av tappat vax. Denna process stödjer produktionen av komplexa rostfria stålkonstruktioner med konsekventa dimensioner och god ytkvalitet.

Efter gjutning bearbetas de kritiska dimensionerna och gängade anslutningarna med CNC-svarvar. Precisionsbearbetning hjälper till att bibehålla gängnoggrannhet, dimensionell konsistens och kompatibilitet med den specificerade anslutningsstandarden.

De huvudsakliga tillverkningsprocedurerna kan innefatta:

1. Beredning av vaxmönster

2. Skaltillverkning och torkning

3. Vaxborttagning

4. Smältning och gjutning av rostfritt stål

5. Skalborttagning och gjutrengöring

6. Värmebehandling vid behov

7. CNC-bearbetning

8. Trådbearbetning

9. Ytbehandling

10. Besiktning, märkning och förpackning

Den faktiska produktionsprocessen kan variera beroende på produktspecifikation, materialkvalitet, dimensioner och inspektionskrav.

Trådalternativ

Invändiga och hangängade anslutningar är tillgängliga enligt BS 21, ANSI B2.1, DIN 259/2999 och ISO 228 specifikationer.

NPT-, BSPT- och BSPP-gängor kan ha olika profiler, koniska egenskaper, stigningsdimensioner och tätningsmetoder. De bör inte kopplas omväxlande om inte dimensions- och tätningskompatibilitet har bekräftats tekniskt.

Avsmalnande rörgängor skapar i allmänhet den primära anslutningen genom gängingrepp och ett lämpligt gängtätningsmedel. Parallella gängor kan kräva en packning, tätningsyta, O-ring eller annan tätningskomponent, beroende på produktens struktur.

Kunder bör ange erforderlig gängtyp, nominell storlek, han- eller honkonfiguration, tätningsmetod och passningskomponentinformation när de begär en offert.

Ytbehandling

Tillgängliga ytbehandlingsalternativ inkluderar betning eller avfettning och rengöring.

Betning kan hjälpa till att avlägsna ytföroreningar, värmetoner och fritt järn som införts under tillverkningen. Avfettning och rengöring hjälper till att ta bort bearbetningsolja, smuts och andra processrester.

Lämplig behandling bör väljas enligt avsedd användning, utseendekrav, renhetskrav och kundspecifikationer.

Ytterligare polering, passivering eller specialiserad rengöring kan vara tillgängligt efter teknisk bekräftelse.

Certifikat

Tillgängliga certifikat inkluderar:

• ISO 9001:2015

• GB/T 19001-2016

• CE-dokumentation för tillämpliga produkter

Omfattningen och tillgängligheten av individuella certifikat bör bekräftas enligt den valda produkten, avsedd användning, tryckklassificering och destinationsmarknad.

Testcertifikat och inspektionsrapporter

Inspektionsrapporter och kvalitetsdokument kan tillhandahållas enligt de bekräftade specifikationerna och orderkraven, inklusive:

• EN 10204 3.1 Materialprovningscertifikat

• Råmaterialinspektionscertifikat

• Radiografisk testrapport, när tillämpligt

• Hydraulisk testrapport, där tillämpligt

• Trådinspektionsrapport

• Dimensionell inspektionsrapport

• Tredjepartsinspektionsrapport

• Andra projektspecifika kvalitetsdokument

Det erforderliga inspektionsomfånget, provtagningsförhållandet, dokumentationen och arrangemang för tredjepartsbevisande bör bekräftas före produktion.

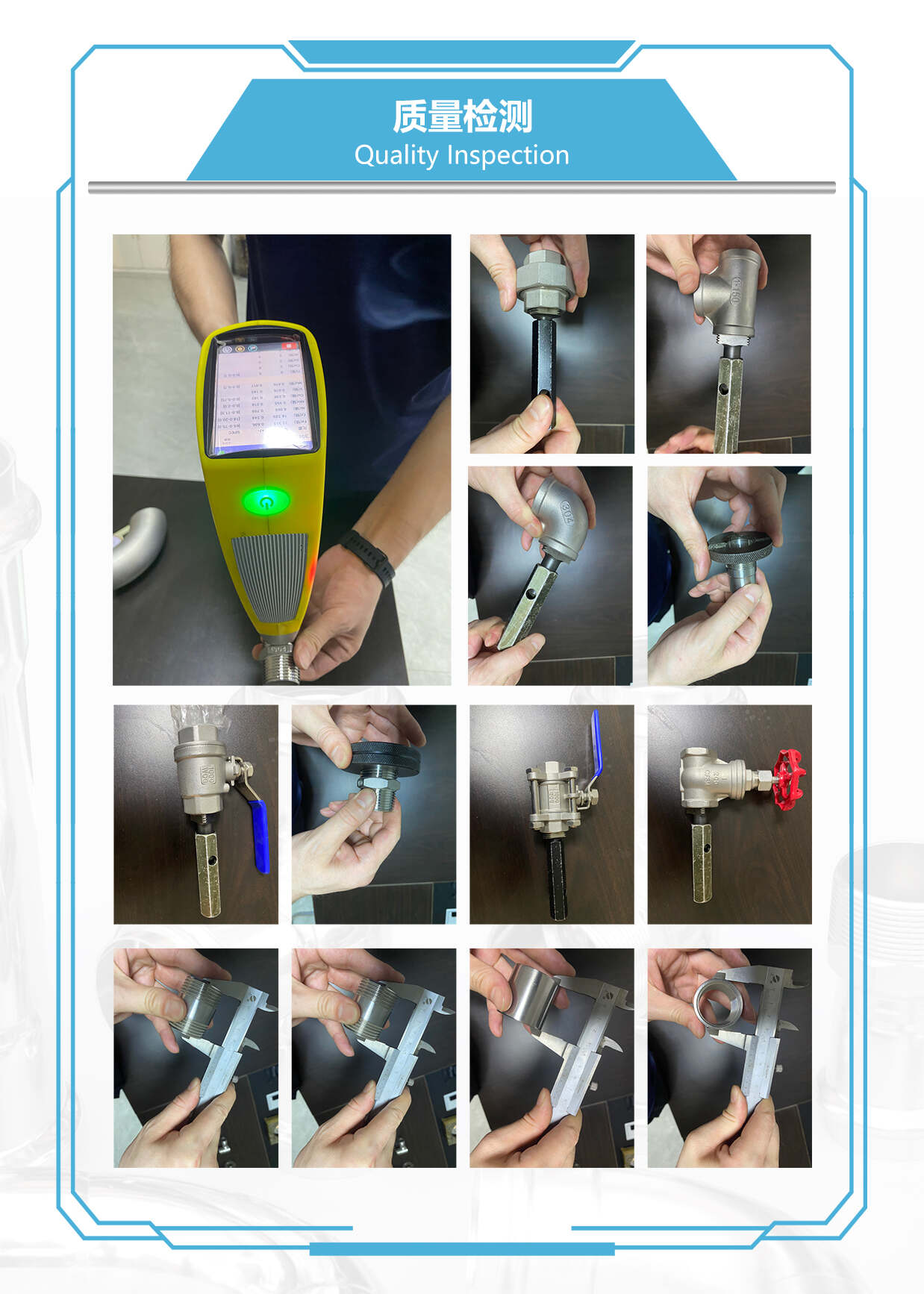

Produktkvalitetskontroll

LIANHE tillämpar inspektionsprocedurer under råmaterialverifiering, gjutning, bearbetning, gängbearbetning, ytbehandling, märkning och förpackning.

De huvudsakliga kvalitetskontrollprocedurerna inkluderar:

1. Genomföra PMI-materialverifiering och mäta ytterdiameter och väggtjocklek på inkommande råvaror.

2. Mätning och inspektion av gängade anslutningar under bearbetning och produktion.

3. Inspektera yttillståndet och kontrollera gängmått innan produktmärkning.

4. Utföra sista dimensionella, visuella och specifikationsinspektioner före förpackning.

5. Kontrollera fraktmärken, etiketter, kvantiteter, förpackningsmaterial och relaterad orderinformation efter packning.

Produkter är godkända för leverans efter att de tillämpliga inspektionsprocedurerna har genomförts.

Ytterligare trycktestning, verifiering av kemisk sammansättning, mekanisk testning eller tredjepartsinspektion kan ordnas enligt kundens och projektets krav.

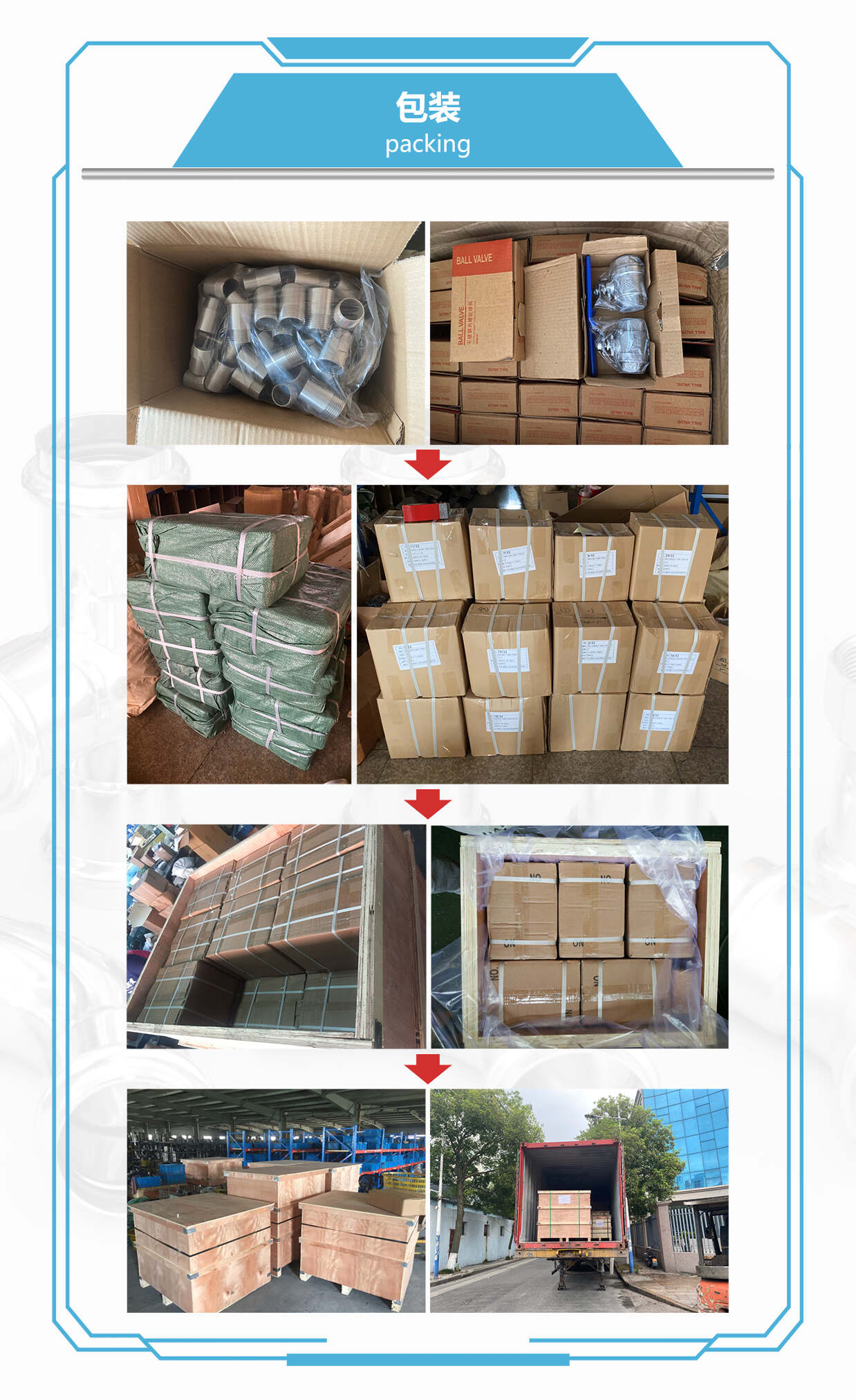

Förpackning

Varje produkt skyddas med en plastpåse för att minska exponeringen för damm, fukt och ytföroreningar.

Produkterna packas sedan i förstärkta exportkartonger och konsolideras på pallar för lagring och internationell transport.

Anpassade kartonger, kundlogotyper, etiketter, streckkoder, trälådor, pallskydd och andra förpackningsarrangemang kan tillhandahållas enligt bekräftade orderkrav.

Betalningsvillkor

Vår standardbetalningstid är en 30 % T/T-deposition som betalas i förskott, med resterande 70 % T/T-saldo betald före leverans.

Specifika betalningsvillkor kan diskuteras enligt ordervärdet, produktkrav och samarbetsarrangemang.

Tillgängliga betalningsmetoder inkluderar:

• T/T banköverföring

• Western Union

• PayPal

• Andra ömsesidigt överenskomna betalningsmetoder

Leveransvillkor

Tillgängliga handelsvillkor:EXW, FOB, CFR, CIF, DDP och DDU

Produkter kan levereras av:

• Sjöfrakt

• Flygfrakt

• Landtransporter

• Internationell expresstjänst

Lämplig fraktmetod kan väljas enligt beställningskvantitet, paketvolym, destination, önskat leveransdatum och transportbudget.

Fraktkostnader, transittider, förpackningskrav och leveransvillkor bör bekräftas före avsändning.

Stämpla:LIANHE
Ursprungsort:Wenzhou, Zhejiang, Kina
