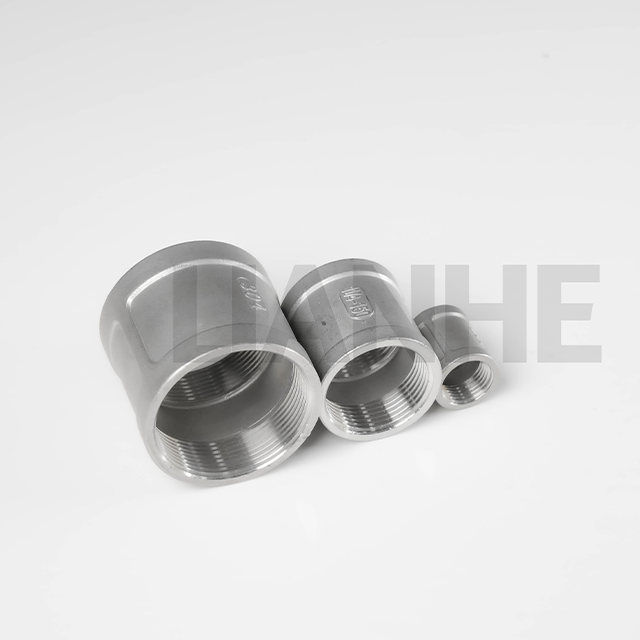

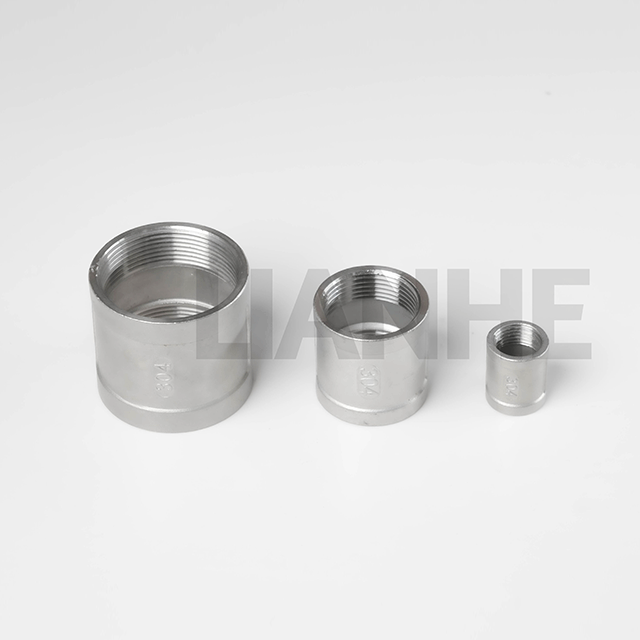

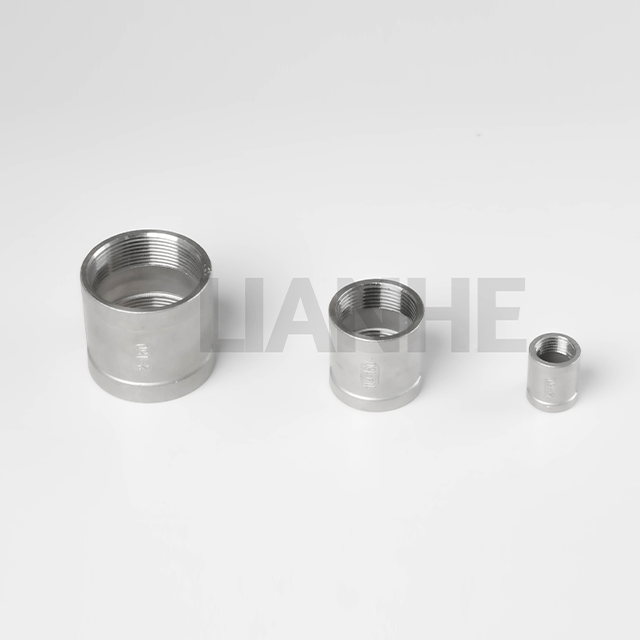

Industriellt rostfritt stål kopplingshylsa 150 för rörskarvning

Översikt

Den industriella rostfria kopplingshylsan 150 är en robust rörkoppling utformad för att ansluta stålrör med hjälp av en mekanisk koppling, vilket ger en pålitlig, vibrationsbeständig lösning för industriella rörledningar. Konstruerad av 304 eller 316 rostfritt stål, har detta uttag en räfflad ände (AWWA C606-kompatibel) och en förstärkt design, vilket säkerställer läckagefri prestanda i högtrycks- och högvibrerande miljöer.

Drag

Grooved Connection Technology:

AWWA C606-kompatibel räfflade ände accepterar mekaniska kopplingar (t.ex. Victaulic®), vilket möjliggör snabb installation med enkla skiftnycklar, vilket minskar arbetskostnaderna med 40 % jämfört med svetsade system.

Spårdimensioner (djup: 2,4 mm ±0,1 mm) precisionsbearbetade för konsekvent kopplingsingrepp, lämplig för schema 40/80 rör.

Kraftig konstruktion:

304 rostfritt stål (allmän användning) eller 316 rostfritt stål (frätande media), med en sträckgräns på 250 MPa och slaghållfasthet (Charpy V-notch ≥27 J vid 20°C).

Klassad för arbetstryck upp till 300 PSI (304 rostfritt stål, schema 40) och temperaturer från -46°C till 650°C, lämplig för ång-, olja- och gastillämpningar.

Vibrations- och korrosionsbeständighet:

316 variant av rostfritt stål med molybdenlegering motstår gropbildning i marina och kemiska miljöer, medan den räfflade designen absorberar mindre rörfel (upp till 3°) för att minska spänningen.

Slät inre yta (Ra ≤1,6μm) minimerar turbulens och avlagringar i högflödessystem.

Installationsöverensstämmelse:

Möt ASME B16.24 och MSS SP-83 standarder, med valfria galvaniska isoleringssatser för att ansluta olika metaller (t.ex. rostfritt stål till kolstål).

Ansökan

Idealisk för tunga och stora rörledningssystem:

Vattendistribution: Anslutning av kommunala vattenledningar och brandskyddssystem (NFPA 20-kompatibel), med räfflade anslutningar som möjliggör snabb nätverksutbyggnad.

Industrianläggningar: Kylvattenkretsar och transportledningar för bulkmaterial i kraftverk och raffinaderier, med 316 rostfritt stål som motstår kloridpåkänningskorrosion.

Mekaniska system: Vibrationsbenägna utrustningsanslutningar (t.ex. pumpar, generatorer), med räfflade kopplingar som minskar belastningen på uttaget under dynamisk belastning.

Marine & Offshore: Sjövattenintagssystem och däcksrör på fartyg och plattformar, med 316 rostfritt stål som tål saltvattenkorrosion och biopåväxt.

FAQ

F: Vilken är den maximala rörstorleken som är kompatibel med denna sockel?

A:Finns i storlekarna 2" till 48" NPS, med anpassade storlekar upp till 72" för storskaliga industriprojekt.

F: Kan uttaget användas med plaströr?

A:Nej, designad för stålrör; använd övergångskopplingar för anslutning till plaströr (t.ex. PVC, PP).

F: Hur man förhindrar galvanisk korrosion med kolstålrör?

A:Installera en dielektrisk koppling eller linda in anslutningen med korrosionsskyddstejp för att isolera olika metaller.

F: Vilket är det rekommenderade vridmomentet för kopplingsbultar?

A:Följ kopplingstillverkarens riktlinjer, vanligtvis 50-70 N·m för 2"-12" hylsor för att säkerställa enhetligt tätningstryck.
