Blindfläns i rostfritt stål med hög integritet för tätning av rörledningar

Översikt

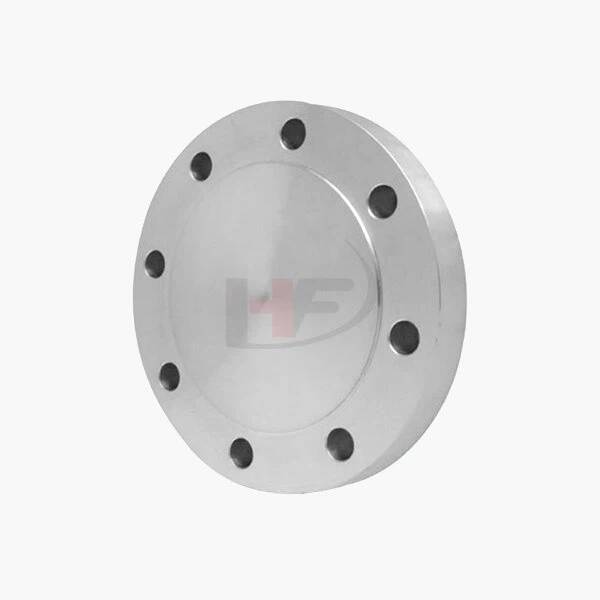

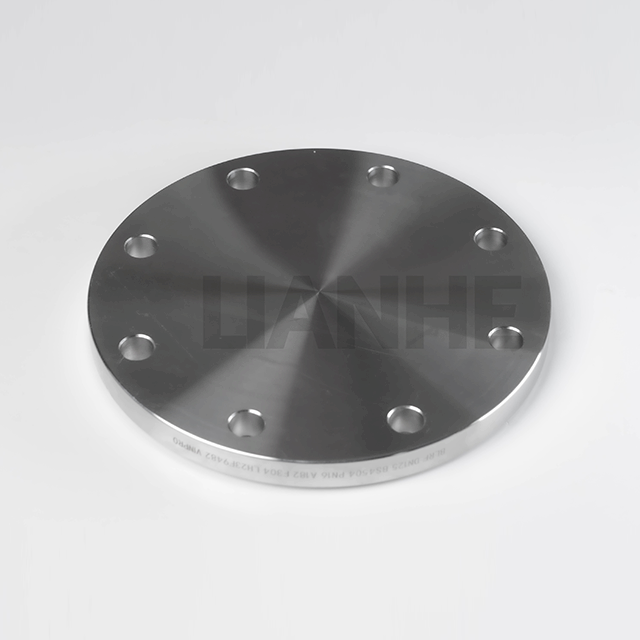

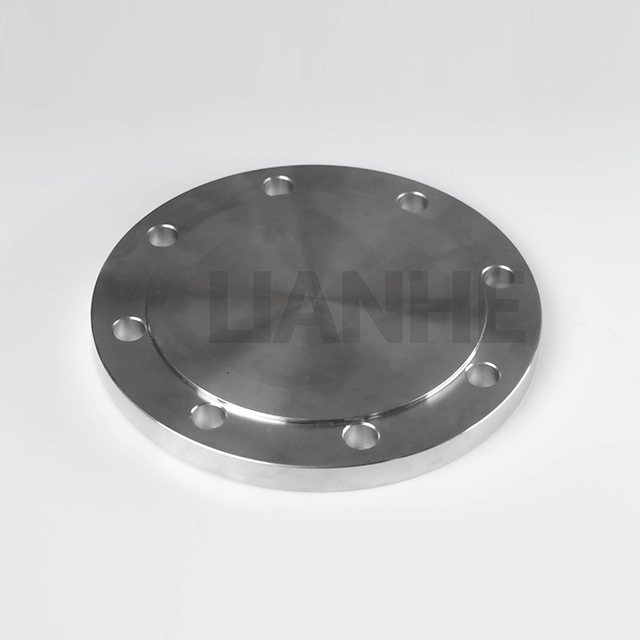

Blindflänsen i rostfritt stål med hög integritet är en förstklassig rörkoppling utformad för att permanent täta änden av en rörledning eller ge tillgång för inspektion och underhåll i korrosiva miljöer med högt tryck. Tillverkad av 304 eller 316 rostfritt stål, denna fläns har en solid skiva och bulthål som är kompatibla med ANSI B16.5, vilket säkerställer läckagefri prestanda och strukturell stabilitet.

Drag

Robust konstruktion:

Solid skiva i rostfritt stål (304/316) med tjocklek som överensstämmer med ASME B16.5 (klass 150 till 2500), klassad för arbetstryck upp till 2 500 PSI (316 rostfritt stål, klass 300).

Jämn upphöjd yta (RF) eller plan yta (FF) finish (Ra ≤1,6μm) för optimal packningskontakt, vilket minskar läckagerisken med 40 % jämfört med grova ytor.

Precisionsbearbetning:

Bulthål borrade till exakta stigningscirklar (P.C.D.) enligt ANSI B16.5, vilket säkerställer inriktning med matchande flänsar och jämn lastfördelning över bultar.

Fasade kanter förhindrar grader och underlättar packningsinstallation, med valfria försänkta hål för hylssvetsbultar i högvibrerande applikationer.

Korrosions- och temperaturbeständighet:

Varianten 316 av rostfritt stål motstår kloridgropar i marina och kemiska miljöer, medan 304 är idealisk för allmän industriell användning (temperaturområde: -250°C till 800°C).

Passiv yta (316) minskar metalljonläckage, i enlighet med FDA 21 CFR Part 177 för livsmedelsklassade applikationer.

Efterlevnad och certifiering:

Möt ASME B16.5, ISO 1092-1 och NACE MR0175 (316 rostfritt stål), med materialspårbarhetsrapporter och brukscertifikat tillgängliga för revisionsändamål.

Ansökan

Perfekt för rörledningstätning och åtkomst i kritiska system:

Olja och gas nedströms: Tätning av rörledningsändpunkter i raffinaderier och petrokemiska anläggningar, med 316 rostfritt stål som motstår vätesulfidkorrosion.

Mat & dryck: Tillhandahåller tillträdesportar för tankrengöring i mejerier och bryggerier, med 304 rostfritt stål som uppfyller 3-A Sanitary Standards för direkt kontakt med livsmedel.

Kraftgenerering: Tätning av testpunkter för ångledningar i termiska anläggningar, som tål 550°C och 200 bar tryck i kombinerade cykelsystem.

Marinteknik: Tätande skrovgenomföringar och accesspunkter för ballasttankar, med 316 rostfritt stål som håller konstant nedsänkning i havsvatten.

FAQ

F: Hur man väljer rätt flänsklass för min applikation?

A:Välj baserat på arbetstryck (t.ex. Klass 150 för ≤300 PSI, Klass 300 för ≤800 PSI), som beskrivs i ASME B16.5 tryck-temperaturtabeller.

F: Kan blindflänsar återanvändas?

A:Ja, om ytan är oskadad och rengörs noggrant; byt ut packningar och bultar för pålitlig återförslutning.

F: Vilket packningsmaterial rekommenderas för högtemperaturånga?

A:Använd grafit- eller metallmantlade packningar (upp till 650°C), undvik PTFE-packningar som bryts ned över 260°C.

F: Finns det lättviktsalternativ för offshoreapplikationer?

A:Ja, lättviktsflänsar av 316 rostfritt stål med reducerat bultmönster finns tillgängliga, som uppfyller DNVGL-standarderna för offshoreplattformar.
